plasma Ion Nitriding Process del horno de la nitruración del gas 1000V

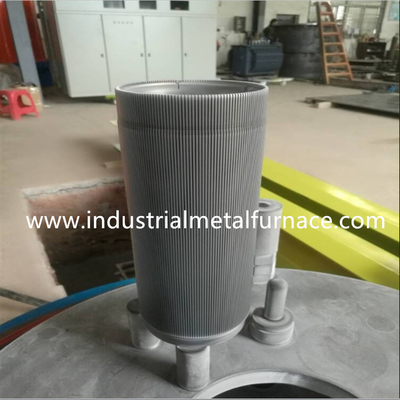

Tipo de la corriente continua de ION Nitriding Furnace del PLASMA del PULSO del VACÍO de WONDERY

1.Application

El horno industrial de la nitruración del ion se utiliza principalmente para la nitruración del ion, proceso químico nitrocarburizing del tratamiento térmico del plasma del ion (nitruración suave) de piezas mecánicas para modificar la superficie de piezas mecánicas y para obtener las propiedades mecánicas y físicas y químicas requeridas.

El conjunto completo de horno industrial del tratamiento térmico se compone de fuente de alimentación del ion, de cuerpo del horno del vacío, de sistema de la adquisición del vacío, de la medida de la temperatura y del sistema de control, del sistema de suministro de gas, del etc.

parámetros 2.Technical de Ion Nitriding Furnace

2,1 parámetros principales de la fuente de alimentación del ion de DC

Voltaje de salida de DC: 0-1000v ajustable

Corriente de salida grande de la fuente de corriente continua:

Arco que extingue modo: Arco de la oscilación del LC que extingue y extinción del arco del atajo

3.Introduction a cada unidad

fuente de alimentación de 3,1 iones

La fuente de alimentación del ion es la parte fundamental del horno de la nitruración del ion. Si la fuente de alimentación del ion es estable y confiable directamente afecta al trabajo normal del equipo de tratamiento térmico entero y a la calidad del proceso.

La fuente de alimentación del ion se divide en la fuente de alimentación del ion de DC y la fuente de alimentación del ion del pulso, que los usuarios pueden elegir según sus necesidades.

Fuente de alimentación del ion de DC

La fuente de alimentación del ion de DC incluye principalmente el transformador de rectificador, el circuito de rectificador controlado de silicio, arco de la oscilación del L-C que extingue el circuito, el circuito de reacción del atajo y el control circuit.d

La fuente de alimentación del ion de DC tiene las funciones de la protección del cortocircuito del ánodo y del cátodo, la sobreintensidad de corriente y sobretensión, fracaso de la fase, misoperation y así sucesivamente.

cuerpo del horno de 3,2 vacíos

El cuerpo del horno de la nitruración del plasma se fabrica con la licencia de producción secundaria nacional del recipiente del reactor.

El cuerpo del horno del vacío se divide en cuerpo ordinario del horno y cuerpo del horno con la calefacción auxiliar, que se puede seleccionar por los usuarios según sus necesidades.

cuerpo ordinario del horno 3,3

El cuerpo del horno del vacío del equipo se divide en el tipo bien (piezas que cuelgan), el tipo de campana (piezas que apilan) y el tipo completo para que a los usuarios elijan y compren.

El cuerpo del horno del vacío se compone de un barril del horno y de un chasis del horno.

El barril del horno se suelda con autógena con las placas de acero y tiene una estructura de la doble-capa, con la refrigeración por agua en el centro. Todas las superficies de aislamiento (surcos) se sellan con los anillos de cierre de goma del vacío. El horno se equipa de la placa del escudo térmico de acero inoxidable y del cátodo. Una ventana panorámica se abre en el barril del horno. El puerto de entrada de aire está instalado en el top del cuerpo del horno.

El chasis del horno de la nitruración del ion del plasma se equipa del interfaz de la transmisión de poder del cátodo, del interfaz de la medida de la temperatura, del interfaz de la medida de la presión, del interfaz de la extracción del aire, del etc.

El dispositivo de transmisión del cátodo se compone de la barra del cátodo, sello, cojín aislador, llevando la manga de la columna y del hueco de aire. La ventaja del cátodo está conectada con la placa del cátodo a través del dispositivo de transmisión de poder del cátodo.

La figura siguiente es el diagrama esquemático del dispositivo de transmisión de poder del cátodo del equipo.

El cuerpo del horno del vacío se sella bien para asegurar el grado del vacío requerido por el proceso.

Según los requisitos de procesar tamaño y capacidad de producción de la parte, el cuerpo del horno del vacío debe tener suficiente volumen de trabajo.

cuerpo de 3,4 hornos con la calefacción auxiliar

Para mejorar la uniformidad del efecto térmico y de la temperatura en el horno, el cuerpo del horno con la calefacción auxiliar puede ser seleccionado.

Un componente de calefacción auxiliar integrado por un alambre de calefacción eléctrico de la aleación (tira), un aislador de cerámica y un bastidor fijo está instalado en el horno ordinario para formar un cuerpo de calefacción auxiliar del horno.

La calefacción auxiliar será equipada de la correspondencia la fuente de alimentación de calefacción auxiliar de baja tensión y de gran intensidad.

sistema de la adquisición de 3,5 vacíos

El sistema de la adquisición del vacío se compone de la bomba de vacío mecánica de la paleta rotatoria, de la válvula electromagnética del vacío y de la válvula de mariposa del vacío, que están conectadas con el cuerpo del horno del vacío a través de los tubos de vacío. El indicador de vacío bajo se utiliza para medir al grado del vacío del cuerpo del horno del vacío.

medida de 3,6 temperaturas y sistema de control

El sistema de la medida y de control de la temperatura se compone del termopar, del circuito del control de la temperatura y del instrumento del control de la temperatura. La señal del milivoltio de la temperatura es obtenida por el termopar, y la temperatura del objeto se controla exactamente con el ajuste del PID del instrumento del control de la temperatura y de los circuitos relacionados.

sistema de suministro de gas 3,7

El sistema de suministro de gas del horno del tratamiento térmico del vacío se compone del cilindro del amoníaco, del reductor de presión del amoníaco, del rotámetro (o del flujómetro total) y de la tubería de la transmisión del gas.

El equipo del horno de la nitruración del plasma se equipa de dos metros de flujo, uno para la regulación del flujo del amoníaco y el otro para la regulación de carburación del flujo del gas. Los dos gases se mezclan en el horno después de pasar a través del flujómetro, y el proceso nitrocarburizing (nitruración suave) puede ser observado ajustando el ratio del flujo.
