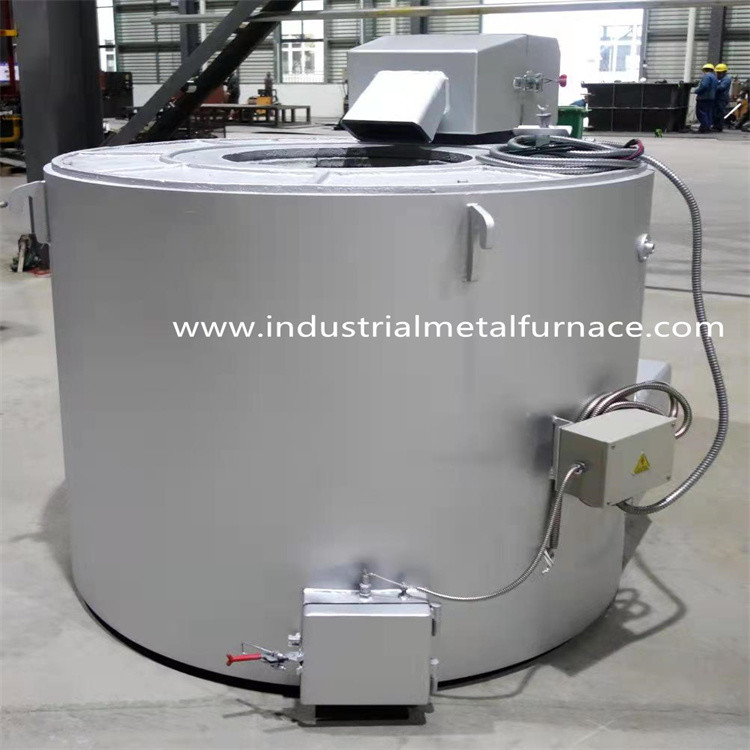

horno fusorio de aluminio del crisol industrial de gas rotatorio 1000Kg para la fundición a presión
1. Descripción modelo del producto
Modelo del producto: wdl-rhx-1000
Nombre: gas rotatorio que derrite y que sostiene el horno
2. Descripción general del horno
El equipo se compone de dos cuerpos del horno y de una placa giratoria.
Los parámetros técnicos de los cuerpos izquierdos y derechos del horno son lo mismo,
y la función de fusión y que se sostiene es realizada alternativamente por la rotación.
2,1 estructura de acero
La cáscara del horno se hace de la placa de acero y del acero de la sección, y el grueso
de la placa de acero es 6m m. La tapadera del horno se hace del arrabio.
2,2 alineación de la composición
La pieza de fusión de la piscina se echa integralmente al mismo tiempo. Este material tiene
características de la vida de servicio de alta resistencia y larga. (fuerza compresiva:
140MPa sobre el ℃ 110, mientras que la tarifa linear del cambio está solamente 0,1%). El termal
la capa del aislamiento se construye con el panel de fibras de madera de aluminio de primera clase del silicato y el ladrillo ligero.
Añada una capa de placa refractaria gruesa de 25m m Unithermal.
sistema de la combustión 2,3
Se selecciona el mechero de gas japonés de la marca. Operación y mantenimiento simples,
vida de servicio larga, control de la temperatura, ignición automática y supervisión de la llama.
Cuando se alcanza la temperatura determinada, la máquina de la combustión para la combustión.
Cuando la temperatura en el horno es más baja que el límite más bajo de la temperatura determinada,
la hornilla quema automáticamente.
| Componentes principales del sistema de la combustión |
| Artículo |
Cantidad |
Marca |
| Cabeza principal de la hornilla |
1 |
BIO |
| Válvula electromagnética del fuego de la madre |
1 |
HONEYWELL |
| Válvula electromagnética del fuego principal |
1 |
HONEYWELL |
| Válvula proporcional |
1 |
SINON |
| Interruptor de presión de aire |
1 |
HONEYWELL |
| Interruptor de presión de gas |
1 |
HONEYWELL |
| Regulador de la combustión |
1 |
WEILEI |
| Fan favorable de la combustión |
1 |
QUANFENG |
| Válvula de mariposa proporcional del aire |
2 |
TAISE |
| Transformador de la ignición |
1 |
Zheyi |
parámetros 3.Technical
Según los requisitos del crisol de los usuarios, del gas wdl-rhx-1000 que derrite y el sostenerse
el horno tiene los parámetros principales siguientes:
| Artículo |
Especificaciones |
| Modelo |
WDL--RHX-1000 |
| Capacidad |
1000kg*2 |
| Tarifa de fusión |
Sobre 500 kilogramos/hora |
| Temperatura común |
650℃-850℃ |
| Poder del motor de combustión |
400000 kcal * 2 |
| Voltaje clasificado |
380V/220V |
| tiempo de calentamiento vacío del horno |
<2HR |
| exactitud del control de la temperatura |
℃ del ± 5 (en la etapa líquida de aluminio de la tenencia) |
| dimensión total |
Dimensiones totales atadas |
| tamaño del crisol |
855m m altos, diámetro de 1050m m |
| peso del horno eléctrico |
6200kg (base giratoria incluyendo) |
| Fuente de alimentación de funcionamiento 220V50Hz |
220V 50HZ |
4. Configuración estándar
| Artículo |
Q'ty |
| Cuerpo del horno |
1set |
| Sistema de la combustión |
2sets |
| Regulador de temperatura automático |
1 sistema |
| Crisol del grafito |
2pcs |
| Disco giratorio eléctrico |
1set |
| Termopar para medir temperatura de aluminio líquida |
1pc |
| Termopar para la temperatura de medición del horno |
1pc |
| Anillo del fuego del crisol |
2pcs |
| un manual de la instrucción |
1copy |
