Horno de carburación del gas continuo de la resistencia eléctrica de 90KW 50HZ Pit Type Gas Carburizing Furnace

Horno de Pit Type Carburizing Heat Treatment

Tratamiento térmico Pit Type Carburizing Furnace de la resistencia eléctrica

1. Uso

El horno de la carburación del gas es un nuevo tipo horno cíclico ahorro de energía del tratamiento térmico.

Se utiliza para el tratamiento térmico de la carburación del gas de las piezas de acero de la máquina, partes de automóvil.

Su temperatura de trabajo máxima es 1050℃, y el hogar se equipa de uno inoxidable

el acero amortigua el tanque. Las piezas primero se cargan en la cesta, y entonces puesto en amortigüe el tanque.

La atmósfera está goteo-en tipo a través del metro de flujo y del tubo de goteo.

La fan se monta en la cubierta del horno para forzar una circulación de aire dentro del horno.

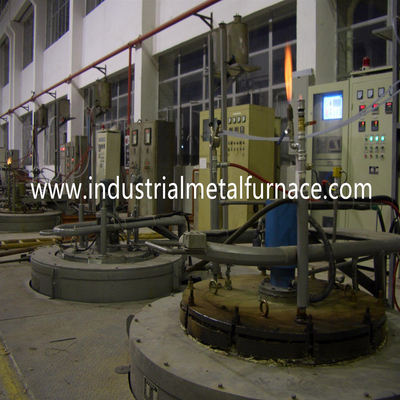

El tipo horno del hoyo del tratamiento térmico es conveniente para toda clase de pequeñas y medianas piezas y de eje largo

carburación, carbonitriding y menos que 950℃ ninguna calefacción de la oxidación, recocido de alta temperatura

y otros procesos del tratamiento térmico. Tiene las ventajas del lacre fuerte, temperatura alta

uniformidad, buen ahorro de la energía y operación fácil.

2. Parámetros técnicos:

3. Introducción de la estructura

Este tipo horno del hoyo de cementación se comprende del cuerpo del horno, revestimiento de horno, elevación de la cubierta del horno

el mecanismo, fan, elementos de calefacción, amortigua el tanque, el sistema de control eléctrico y el control del potencial del carbono

sistema.

Cuerpo del horno: El marco de la cáscara del horno de cementación se fabrica a partir 4-12m m

placas de acero y acero seccional 12#.

La estructura de acero del conjunto tiene buen aspecto. La pared externa del horno se pinta

con 2 capas de cartillas, y 2 capas de pintura de capa. Pintan a la parte fundamental del horno

con la pintura a prueba de calor.

Guarnición: el tipo horno del hoyo es una estructura de la todo-fibra. Tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. Los bloques de la fibra son fijados por el acero inoxidable redondo

piezas. Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías, antichoque fuerte

capacidad, y lucha contra la erosión. La fibra de aluminio del silicato resiste una temperatura máxima de 1200℃.

La fibra refractaria se suministra de Shandong. El grueso de alineación total es 350m m. El horno

la guarnición adopta el bloque de aluminio de la fibra del silicato de 300m m como capa refractaria y capa del aislamiento de calor de 50m m.

Cubierta del horno: La cubierta se hace de la placa de acero de #30mm A3. La caja de la preservación del calor de

la cubierta se hace de los bastidores a prueba de calor de CrMnN, y se llena de la fibra de aluminio. El calor

doble-se sella la cubierta del horno del tratamiento y amortigua el tanque y también refrigerado por agua. El horno

la cubierta se equipa de la fan del lacre de la refrigeración por agua, del goteador de 3 agujeros, y del tubo de escape. Goteo-en

la cantidad de la sustancia química de carburación es controlada por el goteador. La sustancia química de carburación es

evaporado para hacer una atmósfera de carburación bajo temperatura alta. La presión interior

es regulado por un regulador de presión. La cubierta del horno también se preserva con el tubo de muestreo,

agujero de la entrada del gas, y agujero del mercado del gas para la instalación fácil del regulador del carbono y del analizador potenciales del CO2.

Elementos de calefacción: 0Cr21AL6Nb espiral-formó las correas de la resistencia montadas en la pared del hogar.

Las correas de la resistencia son hechas por los moldes especiales para no asegurar ningún daño en la producción.

las correas de la resistencia son fijadas a la pared por los clavos de la porcelana. Los clavos y las juntas de la porcelana son

hecho del material del corindón bajo proceso de alta temperatura de la sinterización. El horno tiene 1

zona del control de la temperatura.

Fan: Instalado en la cubierta del horno. El impeledor se hace de calor de la lucha contra la erosión 310S

paletas de acero inoxidables resistentes. La fan y el eje es un tipo de la combinación y es refrigerados por agua.

Amortigüe el tanque: placa de acero a prueba de calor gruesa de 10m m SUS310S (0Cr25Ni20). Amortigüe el tanque

y la cubierta del horno es sellada por las raíces del amianto. El anillo de cierre es refrigerado por agua asegurar su vida de servicio.

Mecanismo de elevación de la cubierta del horno: El movimiento del up-down de la cubierta del horno está a través

el mecanismo eléctrico del tornillo. En el eje del up-down hay 2 interruptores de límite para prevenir daños.

Sistema de control eléctrico

Control de la temperatura: La temperatura del horno de resistencia eléctrica se controla cerca

Regulador de temperatura inteligente de JAPÓN con la regulación del PID. Puede calcular el PID ideal

el parámetro, y alcanza la uniformidad y la estabilidad más deseadas del tempeature.

• Este tipo horno del hoyo tiene 1 zona de control. El motor se mueve se entrelaza necesariamente.
• Hay terminado alarma de la temperatura para cada zona de calefacción.
• Los componentes usados en el sistema de control están de marca de CHINT o de DELIXI.
• los componentes son contactor de la CA, fusible rápido, retransmisión intermedia, interruptor del viaje, cambian,
• botones, y luces de la indicación, amperímetro, y voltímetro.

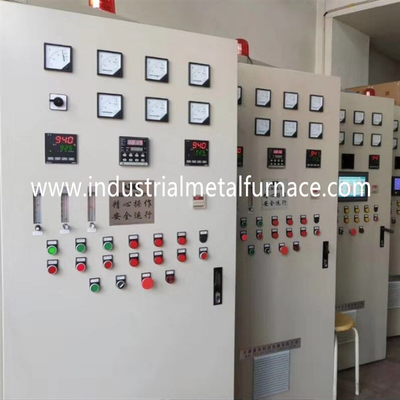

• El gabinete de control se hace según estándar del estado. Y los alambres se imprimen claramente.

4. Alcance de la fuente

5. Sistema de control de Potental del carbono

5,1 índice principal del funcionamiento

uniformidad de la temperatura de 5.1.1 hornos: ≤±5℃ (zona de trabajo eficaz)

estabilidad de temperatura 5.1.2: ≤±1℃ (exactitud de control del instrumento)

método del control de la temperatura 5.1.3: Regulación del poder del PID;

uniformidad potencial de 5.1.4 carbonos: ≤±0.05%CP;

estabilidad potencial de 5.1.5 carbonos: ≤±0.02%CP;

grado de la uniformidad de 5.1.6 carburos: grado ≤±1;

5.1.7 tolerancia eficaz de la profundidad del caso: ≤±0.1mm para el caso depth≤1mm; el ±5%

para la profundidad del caso: ≥1mm; (el mismo material del baño);

método de control del potencial de 5.1.8 carbonos: punta de prueba del oxígeno para el propano y la regulación del PID;

5,2 funciones

5.2.1 control de la temperatura: El sistema del control de la temperatura se basa en JAPÓN

regulador de temperatura. El sistema de la temperatura tiene un control de alta temperatura

exactitud y una alta estabilidad. Su exactitud del control de la temperatura es ±1℃.

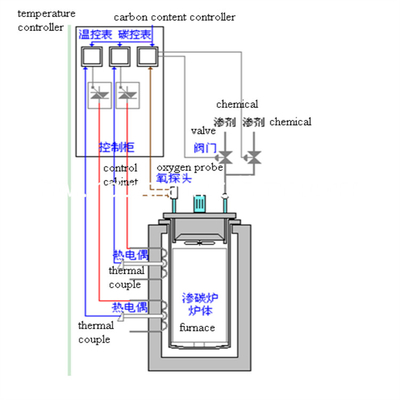

control del potentialk del carbono de 5.2.2 atmósferas: El sistema de control del potencial del carbono

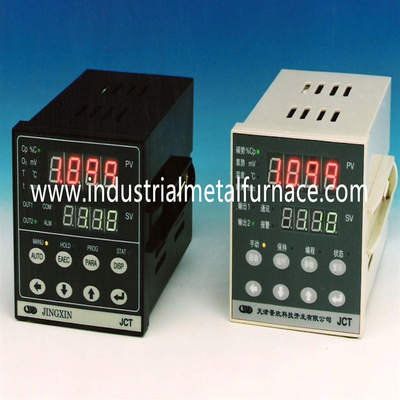

adopta la punta de prueba anti del oxígeno del choque del calor, posible regulador del carbono JCT1, e importado

válvula electromagnética para controlar el potencial del carbono.

El posible regulador del carbono JCT1 tiene más de 10 años de experiencia de campo.

El posible regulador es apropiado para los usos vairous. Tiene un alto

la exactitud de control, y su capacidad anti-inteference ha alcanzado el nivel internacional.

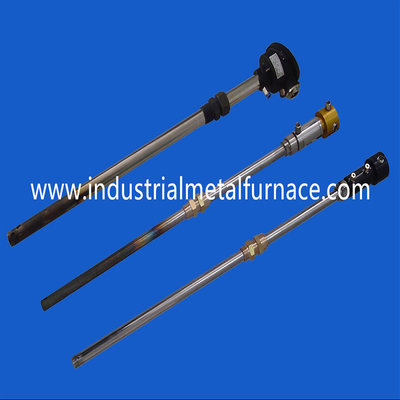

El posible regulador puede ahorrar 100 procesos. La punta de prueba del oxígeno también se fija

con el dispositivo ardiendo del depósito de carbono.
