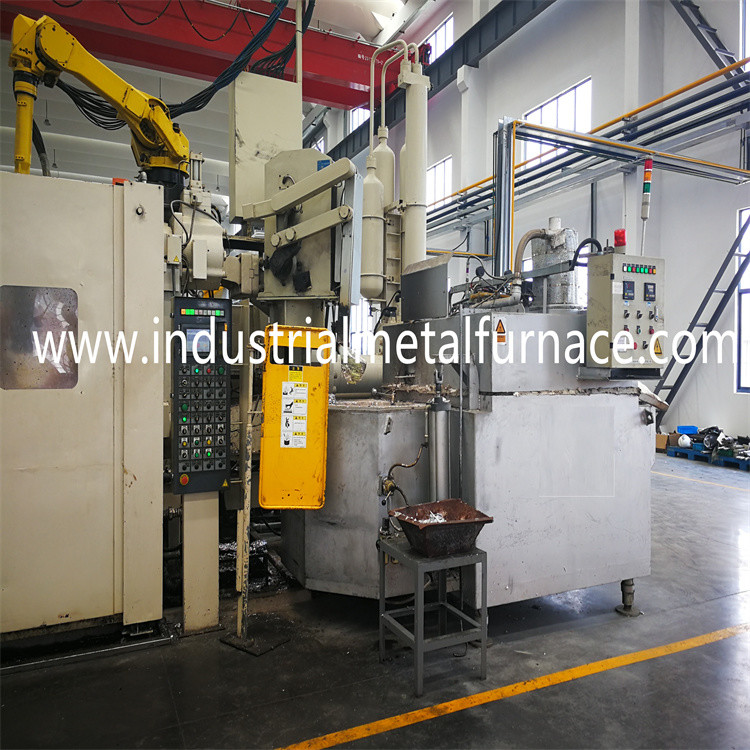

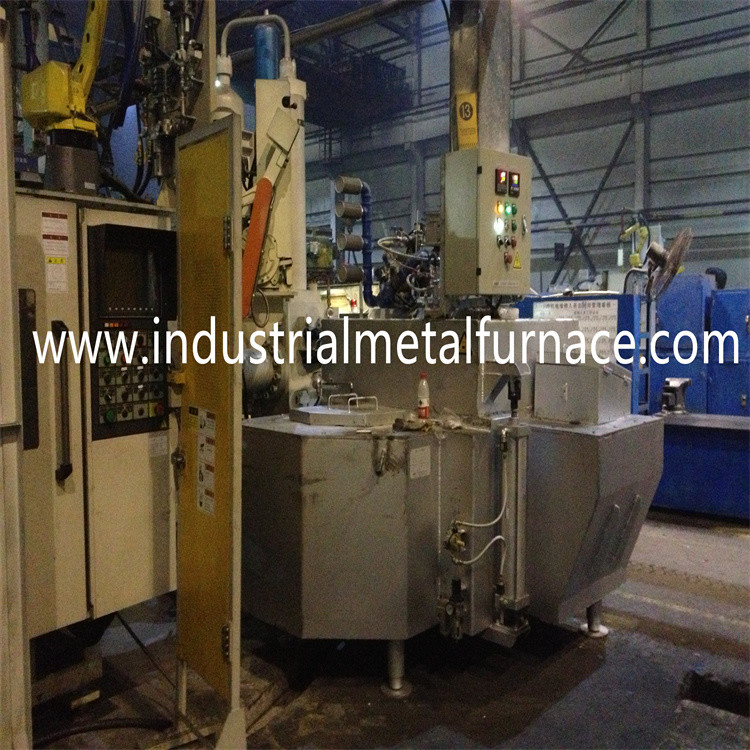

Horno de aluminio de la tenencia del gas de la piscina 300KGS

Tipo de gas de la piscina horno de la tenencia de la aleación de aluminio

tipo horno de la piscina de la aleación 1.Aluminum de la tenencia del gas

El tipo horno de la piscina de la tenencia del gas es principalmente aplicable al aislamiento

de la solución del metal no ferroso, y puede ser utilizado en máquina de fundición a presión,

bastidor centrífugo, bastidor de la gravedad, bastidor de la precisión y otros procesos.

El producto consiste en el cuerpo del horno, sistema de la combustión y

caja de control eléctrica. El sistema ardiendo de la llama plana está instalado

en el top del horno, que irradia directamente el aluminio

líquido de la aleación con una eficacia alta. El horno es fácil de mantener

y movimiento.

El tipo de gas horno de la piscina de la tenencia es una tenencia de la aleación de aluminio

horno que puede recuperar calor y perseguir el límite de ahorro de la energía.

la hornilla del consumo de energía 1.Low con el cambiador de calor se adopta,

cuál puede utilizar eficazmente el extractor del calor.

2. La hornilla plana importada de alta calidad de la llama se adopta, con la llama grande

área de la radiación y alta eficacia termal. La temperatura de fundido

el aluminio se puede controlar dentro de ℃ del ± 3, y del contenido en oxígeno adentro

la atmósfera en el horno es menos del 5%, que puede con eficacia

prevenga la generación de óxidos en el horno.

3. Debido a su estructura única del aislamiento térmico, puede con eficacia

reduzca la disipación de calor superficial, reduzca la temperatura ambiente y

mejore la eficacia termal.

el revestimiento de horno de aluminio de la tenencia del gas 4.The se hace de alta resistencia mineral combinada

no material refractario de aluminio del palillo, con una vida de servicio de más de 5

años (garantía de tres años).

sistema de la combustión 5.Adopt y apoyo especiales de la combustión

fan para realizar la operación de poco ruido

2. Según los requisitos de nuestra compañía, este horno

tiene como objetivo el aislamiento de la aleación de aluminio. Tiene los parámetros siguientes.

cambio del nivel 1.Liquid: 175m m

2. Tipo del combustible: gas natural; poder calorífico: 8600kcal/Nm3; presión del suministro de gas: 5kpa

3. Temperatura clasificada del gas fundido: ℃ del ± 850

4. Exactitud del control de la temperatura: ℃ del ± 5

5. Fuente de alimentación: 380V, 50Hz, sistema trifásico de 5 alambres

estructura corporal 3.Furnace

1. Estructura de acero:

El de gas a presión cáscara del horno de la tenencia de la fundición son formadas empalmando y

la soldadura de la placa de acero y del acero de la sección, y el material alrededor de la puerta del horno se echa

hierro. El horno entero tiene función de elevación, que es fácil de hacer juego

con el equipo.

2. Composición del revestimiento de horno:

La piscina fundida es formada por moldeable de una sola vez. Este material

es un material de lanzamiento, que tiene las características de alta resistencia,

ninguna adherencia de aluminio, vida de servicio larga y así sucesivamente. (compresivo

fuerza: 140MPa sobre el ℃ 110, mientras que la tarifa linear del cambio está solamente 0,1%).

El top del horno y el extremo superior de la pared de horno utilizan importada

Usted es capa nana del aislamiento térmico. La subida de la temperatura del horno

la pared es menos de 30 grados.

3. Sistema de la combustión:

el mechero de gas importado 3,1 será operación y mantenimiento del selectedSimple,

vida de servicio larga, control de la temperatura, ignición automática y ojo del fuego

supervisión. Cuando se alcanza la temperatura determinada, las paradas de la hornilla

combustión. Cuando la temperatura en el horno es más baja que el límite más bajo

de la temperatura determinada, la hornilla entra en el puerto de la combustión para automático

combustión, ignición automática y detección de la barra de la llama. Después de la operación

la preparación del horno que se sostiene se termina, la purga de la ráfaga se lleva

hacia fuera primero, y entonces la ignición automática se realiza para la combustión baja.

Después de que la llama sea detectada por la barra de la detección de la llama, la hornilla lo va a hacer

incorpore automáticamente y gradualmente el alto estado de la combustión. En lo mismo

tiempo, la barra de la detección de la llama supervisa siempre el estado de la combustión del

hornilla.

3,2 el sistema de seguridad del horno que se sostiene pueden cortar inmediatamente

hornilla principal y hornilla de ignición e interrumpir el suministro de combustible cuando

la hornilla no se quema ni se extingue totalmente. Un dispositivo que entrelaza

se fija entre los interruptores de presión del combustible y el apoyo de la combustión

tuberías del aire, de modo que la válvula de cierre del suministro de combustible pueda ser cerrada

con la respuesta del dispositivo que entrelaza en caso de cualquier anormal

condiciones de la combustión. Control de la temperatura del derretimiento: el control de la temperatura

es ajustar automáticamente la velocidad de la fan de la combustión con

convertidor de frecuencia de la fan de la combustión según el aluminio

temperatura líquida del horno que se sostiene, para ajustar la combustión

volumen de la hornilla. El método es regulación del PID. La temperatura superior

el límite es establecido calentando la temperatura de la atmósfera en la cubierta para controlar

la temperatura de la atmósfera.

3,3 componentes principales de sistema de la combustión

1) Cabeza principal de la hornilla 1 # Krom

2) Válvula electromagnética 1 del fuego principal # Honeywell

3) 1 # Honeywell

4) Interruptor de presión de viento 1 # Honeywell

5) Válvula manorreductora 1 # Fisher

6) Interruptor de presión de gas 1 # Honeywell

7) Regulador de la combustión 1 # Honeywell

8) Fan favorable de la combustión 1 # nacional

9) regulador de temperatura 2 # Taisi

3.4.Schneider y las marcas de Chint se utilizan para de baja tensión

componentes eléctricos.

4. control de la temperatura

Interruptor de la llama del control de la temperatura automática, sobre alarma de la temperatura,

protección del apagado, etc

1. Control de la temperatura de aluminio líquido

2. control de la temperatura de la temperatura

3. Después de que la preparación del horno se termine, gire el interruptor,

primero utilice el ventilador para purgar el horno que se sostiene de aluminio para el proceso de la fundición a presión,

fije la temperatura del control, gire la válvula electromagnética del gaseoducto al mismo tiempo,

y el gas se inyecta en el horno para la ignición y la combustión automáticas.

5.Scope del fortalecimiento del usuario:

1. El gaseoducto será conectado con el cuerpo del horno como sea necesario.

2. Trabajos de conexión eléctricos, del gabinete de control al cableado del cuerpo del horno,

son proporcionados por nuestra compañía.

El cableado funciona de fuente de alimentación y la fuente de alimentación espera está dentro

el alcance de usuarios. La fuente de alimentación es 380V el ± el 10%, 50Hz.

3. El aluminio a presión horno de la fundición que coloca trabajos

(también coordinado por ambas partes).

6. los trabajos del contratista:

1. Fabricación del cuerpo del horno

trabajos de la fundación 2.Site

3. fabricación de accesorios relevantes del horno

4. producción de sistema de control

5. Fortalecimiento de pintura

6. instalación y trabajos el encargar

fortalecimiento del entrenamiento de operador 7.Site

fortalecimiento del transporte 8.Equipment

7. configuración estándar

1. un cuerpo del horno

2. Un sistema del sistema de control

temperatura 3.Two que mide los pares termos (uno para el líquido de medición

temperatura de aluminio y una para la temperatura del horno, entre la cual

el par termo para medir temperatura de aluminio líquida es

equipado de la manga protectora del paseo del liendre del silicio)

4.One fijó de sistema de la combustión

materiales vulnerables 5.Several (2 sistemas de barras de la ignición)

copia 6.One del manual de la operación

8. especificaciones materiales

Cuerpo del horno

sistema 9.Combustion

elemento de control 10.Electrical
