Tipo horno que se sostiene eléctrico de la piscina de la aleación de aluminio 500KGS
El tipo horno que se sostiene eléctrico de la piscina es principalmente aplicable
a la tenencia de la solución del metal no ferroso, y a la poder ser
utilizado en máquina de fundición a presión, bastidor centrífugo, bastidor de la gravedad,
lanzamiento de la precisión y otros procesos.

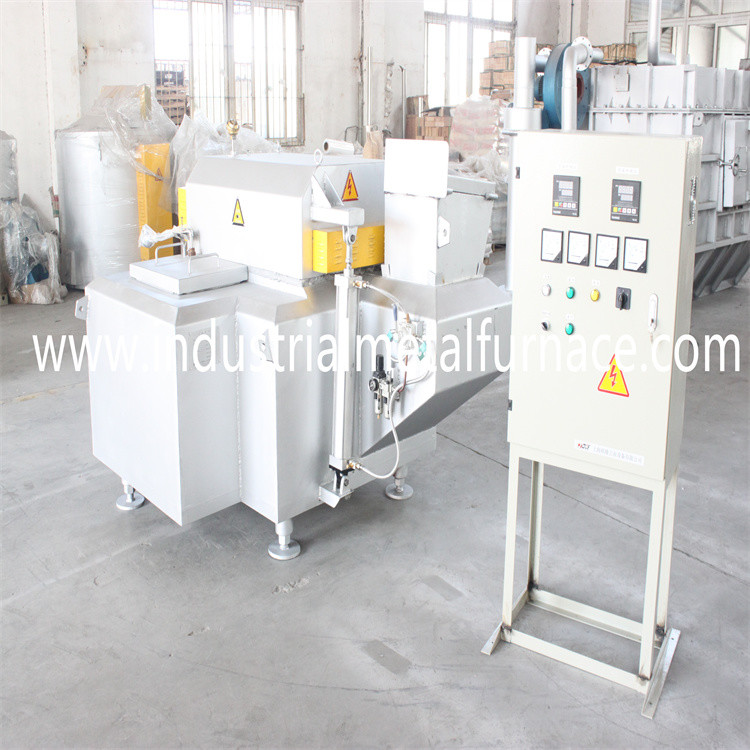

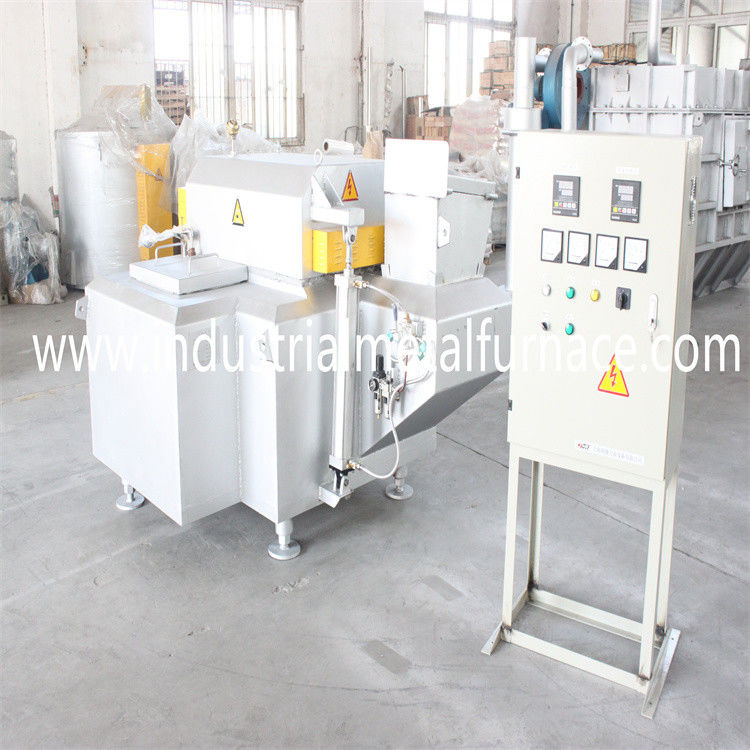

El producto consiste en el cuerpo del horno, elemento de calefacción y
caja de control eléctrica. La parte superior del control eléctrico
la caja es la línea de control y la parte más inferior es la línea eléctrica.
el cuerpo del horno se compone principalmente de la cámara de alimentación, puerto ladling,
calefacción y llevar a cabo la cámara de la cámara, el etc. La cáscara del horno
el cuerpo se hace del acero de la sección y de la placa de acero, y se alinea con diverso
materiales refractarios ligeros. La piscina fundida se construye con no el palillo
moldeable de aluminio para asegurar la composición de la aleación del líquido fundido.
Un elemento de calefacción de la barra del carburo de silicio y un material de aislamiento térmico
están instalados en el top ligero del horno para irradiar directamente el aluminio
nivel líquido de la aleación en la piscina fundida, con alta eficacia termal y
mantenimiento, limpieza y movimiento convenientes.
Ⅰ. Composición del cuerpo del horno
El cuerpo del horno del tipo horno de la piscina de la tenencia se compone principalmente
del puerto de alimentación, cámara de la tenencia, mercado de descarga y horno el sostenerse
cubierta. Se integran la entrada, llevando a cabo la cámara y el mercado, y
80ACX mineral moldeable (material aliado) se utiliza para el bastidor de una sola vez,
(fuerza compresiva: 140MPa sobre el ℃ 110, mientras que la tarifa linear del cambio es 0,1%).
Esto moldeable tiene las características no del palillo de aluminio, de alta resistencia,
limpieza fácil y vida de servicio larga. La cubierta del horno se hace de japonés
Algodón refractario de la fibra de Isolite, que tiene las características de la buena termal
aislamiento, mantenimiento conveniente y vida de servicio larga
Ⅱ. Calentando, sistema de control eléctrico
componentes 1).Main
1.Heating elemento - barra del carburo de silicio (6 pedazos/sistema)
2.Control sistema - regulador de temperatura (marca de Taisee), electrónico
regulador de voltaje, contactor, retransmisión, etc
elemento de la detección 3.Temperature - termopar (cada sistema incluye
dos termopares, uno para la temperatura de la atmósfera del horno y
el otro para la temperatura líquida de aluminio)
2).Introduction al regulador de voltaje electrónico (control del PID)
El tiristor se utiliza como el elemento de control principal, y el cambio de
el ángulo de la conducción del tiristor se utiliza para controlar el cambio de la salida
corriente y voltaje. El disparador especial importado del desplazamiento de fase del tiristor
el circuito integrado se selecciona para controlar el ángulo de la conducción del tiristor.
El regulador tiene una variedad de funciones de la protección para asegurarse de que
el regulador no dañará el equipo externo en caso de fracaso.
Funciones: comienzo, protección suaves de la sobreintensidad de corriente y sobre la protección de la temperatura.
Cuando la corriente o la temperatura de falta de la carga sube más allá de la gama de trabajo de
el regulador, el regulador puede apagar automáticamente la salida de pulso y
pare la fuente de alimentación de la carga.
℃ del ± 5 de la exactitud de control 3).Temperature (bajo condiciones de trabajo estándar)
Ⅲ. Parámetro técnico
| Modelo |
Poder clasificado (kilovatios) |
Capacidad kilogramo (de aluminio) |
Temperatura clasificada (℃) |
Voltaje clasificado (v) |
Frecuencia (h) |
Número de la fase |
Método de la conexión del elemento de calefacción |
Tiempo de calentamiento del horno vacío (h) |
Peso del horno eléctrico (kilogramos) |
| SC-BCD-500 |
18 |
500 |
850 |
380 |
50 |
3 |
Y |
≤3 |
4200 |
índice de la temperatura de superficie 1.Furnace: dentro de 50 grados medidos en el punto central
el cuerpo del horno 2.The se puede ajustar por el tornillo
el cilindro de la cubierta del horno 3.The se levanta y se baja para facilitar retiro de la escoria de la pared de horno
4. lámpara tricolor de la alarma.
ⅣComponentes principales del sistema eléctrico
<1>. Gabinete del control específico. 1set
<2>. El regulador de temperatura, Taiwán Tai ve, (1 con el ajuste del PID), 2 sistemas;
<3>. Regulador del poder, Taiwán Taisee, 1 fijado;
<4>. Componentes eléctricos de la baja tensión, CHINT, vario;
<5>. Pares termos, 2 PC (1 para la atmósfera y 1 para el líquido de aluminio);
<6>.wire, vario;
Ⅴ. Configuración estándar
cuerpo del horno 1.One
gabinete de control 2.One
3.One fijó de los elementos de calefacción (otros tres)
termopares 4.Two (uno para la temperatura de medición del horno y uno para medir
temperatura de aluminio fundida) y un sistema para el recurso seguro
copia 5.One del manual de la operación
Ⅵ. Garantía de calidad
El horno se autoriza por 1 año. Sin embargo, los materiales consumibles naturales causados por alto
la temperatura, excepto factores de calidad, no pertenece al alcance de la garantía.
Además, en caso del fracaso debido al misoperation, el proveedor es responsable de la reparación,
pero cierta tarifa será cargada, y la lista de materiales consumibles será proporcionada después
se termina la reparación.
Ⅶ. Plazo de ejecución y tiempo que cuece
Plazo de ejecución: 40 días después de que el contrato entra en efecto. El cuerpo del horno será
cocido en el sitio por 10 días antes del primer uso
