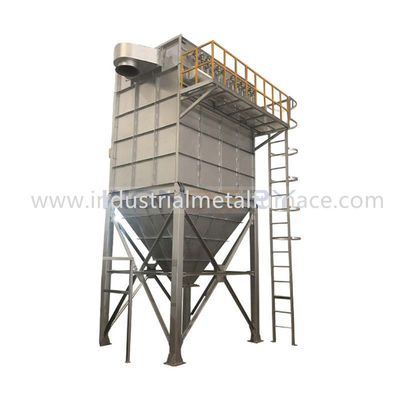

Nuevo fácil de tamaño mediano de alta calidad actuar el tipo colector del bolso de polvo
1. Uso
Este equipo está para el tratamiento del humo de alta temperatura.
El sistema de tratamiento adopta retiro de polvo del dos-grado. El primer grado
adopta el colector de polvo de gran eficacia, que se utiliza principalmente para tratar
partícula gruesa producida durante la fusión en los hornos fusorios de aluminio,
y tiene gran efecto de enfriamiento. El segundo grado adopta de gran eficacia
colector de polvo del bolso del retiro de polvo del pulso, que puede filtrar el polvo hasta 99,5%,
cumplir el requisito nacional del estándar de emisión. El aire del tratamiento
el volumen del sistema del retiro de polvo es 17000 m3/H.
Determinación del área de filtro del colector de polvo: la velocidad del viento del filtro es
1.5m/min, el área de filtro es 15m2, y el colector de polvo adopta pulso
filtro de bolso anti del pulso de la condensación.
2. Principio de funcionamiento
2,1 el colector de polvo es de tipo anti colector del pulso de la condensación de polvo.
2,2 el colector de polvo está de solo diseño de la fila, con 120 bolsos de filtro y
un área total de la filtración de 15m2.
2,3 el bolso de filtro adopta el tamaño estándar del × 2000 del φ 130, y
el material es aguja anti del poliéster de la condensación sentía.
2,4 el de filtro externo se adopta para el colector de polvo, y el filtro
el bolso del colector de polvo está conectado con la placa riffled por la primavera
anillo de extensión, formando la separación entre el aire y el gas polvoriento.
2,5 la señal de pulso es enviada a la válvula electromagnética del pulso por el regulador del pulso,
y la válvula electromagnética del pulso expulsa el aire comprimido para hacer el bolso de filtro
deformación radial y sacudir apagado el polvo.
2,6 hay una puerta de acceso en el top del colector de polvo, se utiliza que
para el mantenimiento y el cambio del bolso (el mantenimiento, la reparación y el cambio del bolso
del colector de polvo puede ser llevado fuera de la máquina, sin entrar
el interior del colector de polvo).
2,7 el gabinete de control eléctrico del colector de polvo adopta la estructura de
puerta, que es a prueba de polvo, e impermeable sellada.
2,8 para prevenir la temperatura alta del humo que entra en el polvo
el removedor, un punto de medición de la temperatura es sistema en el tubo del removedor del polvo.
El indicador de la temperatura está instalado en el punto de operación del horno
y equipado de un dispositivo de alarma para recordar al operador que la temperatura
la subida del removedor del polvo es demasiado alta y lleva medida del suplemento del aire fresco
asegure la operación segura del sistema entero del retiro de polvo.
selección de 2,9 fans: según el volumen de aire del diseño del sistema, 1 sistema de
La fan de proyecto inducido de la caldera de G4-73-10D se adopta, con la sola presión total de
3251-3018pa, volumen de aire de 25566-32083m3/de h, motor de Y150M-4 y
poder de 18.5kw.
control de sistema 2,10: según los requisitos de proceso del sistema,
un gabinete de control se fija para el sistema del colector de polvo y del control de la temperatura
para controlar el control del sistema y de la temperatura de la limpieza del polvo del pulso del
el convertidor de frecuencia comienza al colector de polvo, y al fan principal.
3. Características del equipo
3,1 el filtro de bolso anti del pulso de la condensación es una clase de retiro de polvo combinado unidad
equipo con el volumen de aire grande, velocidad del viento de filtración baja, buen retiro de polvo
efecto, alta eficacia del retiro de polvo, operación confiable, mantenimiento conveniente
y pequeña superficie cubierta. Producción modular, calidad estable.

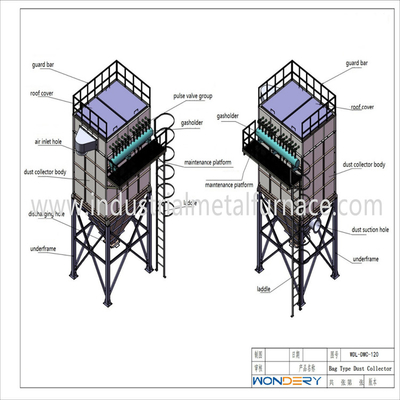

3,2 principio de funcionamiento: El colector de polvo se compone de la caja superior, caja media,
tolva de la ceniza, placa de guía, ayuda, componente del bolso de filtro, dispositivo de la inyección, protección
sistema, sistema de control, etc. El gas polvoriento entra en la tolva de la ceniza con
tubo de la diversión. Bajo la orientación del sistema de diversión de la tolva de la ceniza,
el polvo grande de la partícula cae directamente en la tolva de la ceniza después de la separación, y
el resto del polvo entra en el área de filtración de la caja media con el flujo de aire.
el gas limpio filtrado se descarga a través de la caja superior y del tubo de escape
a través del bolso de filtro. Con el progreso de la condición de filtración, cuando el polvo
en la superficie del bolso de filtro alcanza una cantidad determinada, el control de la limpieza del polvo
el dispositivo abrirá la válvula del pulso electromágnetico para la inyección según el sistema
procedimiento para sacudir apagado el polvo en el bolso de filtro. El polvo que cae en la ceniza
la tolva se descarga a través de la válvula de escape de la ceniza.
3,3 el área y la longitud de filtro pueden ser ajustadas. La cantidad de filtro-bolso puede ser
cambió para adaptarse al volumen de aire necesario.
3,4 el filtro de bolso del pulso de la anti-condensación es un filtro externo. El polvo-contener
el gas está fuera del bolso de filtro mientras que el aire limpio está dentro del bolso de filtro, y del bolso
la boca es ascendente. Pulso de comienzo que echa en chorro haciendo el bolso la deformación radial, y
sacuda apagado el polvo.
3,5 el colector de polvo adopta el método de limpieza en línea de la ceniza.
3,6 el método secundario de la distribución del aire se adopta para dejar el flujo de aire polvo-cargado en
el área de filtro a través del tubo de la guía y del sistema de la distribución del aire, que asegura
la uniformidad y la suavidad de la toma de aire de la unidad, para mejorar la utilización
ratio del área de filtro y la vida de servicio del material del filtro.
3,7 el bolso de filtro adopta el tipo del anillo de extensión de la primavera con un buen aislamiento
funcionamiento y una velocidad rápida del reemplazo. Abra la cubierta superior y substitúyala
el bolso de 1-2 personas.
3,8 el marco del bolso adopta una estructura asteroide (10 costillas) con η-formado
tubo corto de sellado frío en el top para asegurar al positionof vertical el marco del bolso
y para proteger la seguridad de la boca del bolso de filtro durante la inyección. Evita el filtro
el bolso que se pega después de que el colector de polvo funcione por un periodo de tiempo, asegura el liso
cambie del bolso, y reduce el daño al bolso en curso de cambio del bolso.
3,9 el colector de polvo adopta un tejado desprendible y una plataforma para el mantenimiento y
escalera móvil, que es conveniente para que los personales revisen, utilizar y manejar.
4. componentes claves
4,1 para el colector de polvo entero, el bolso de filtro y la válvula del pulso electromágnetico
son los componentes claves.
4,2 la calidad del material del filtro afecta directamente a la eficacia del retiro de polvo de
el colector de polvo, y la vida del bolso de filtro afecta directamente al coste de operación de
el colector de polvo. Por lo tanto, se selecciona el fieltro anti de la aguja del poliéster de la condensación
según el ambiente de la operación y las condiciones medias del colector de polvo.
Este material del filtro es el material de filtración superficial, que puede limpiar el polvo a fondo,
reducción de la posibilidad del polvo que endurece después de que el polvo se distribuya en la superficie de
el bolso de filtro, y el material del filtro tiene una larga vida. Además, hemos mejorado
la estructura del colector de polvo para asegurarse de que la vida de servicio del material del filtro
no es menos de dos años.
4,3 el diafragma importado se selecciona para la válvula del pulso electromágnetico, y
la presión de la inyección es 0.5-0.7mpa. El diafragma es su de servicio vida durable, y
son más de 1 millón de veces, de que cumple los requisitos de la operación eficiente
la válvula electromagnética del pulso.
5. Parámetro técnico
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Volumen de aire |
m3/h |
17000 |
| 3 |
Eficacia de la eliminación del polvo |
% |
≥99.5 |
| 4 |
Área de filtro eficaz total |
m2 |
15 |
| 5 |
Velocidad del filtro (operación normal) |
m/min |
1,5 |
| 6 |
especificación del Filtro-bolso |
milímetro |
φ130×2000 |
| 7 |
Cantidad de filtro-bolso para el colector de polvo |
PC |
120 |
| 8 |
Material del filtro-bolso |
|
aguja del poliéster sentida con chamuscar y presionar |
| 9 |
Temperatura del gas de la entrada |
|
≦100℃ |
| 10 |
Resistencia del equipo |
PA |
1200 |
| 11 |
Cantidad de la válvula del pulso |
PC |
12 |
servicio de las ventas 6.Post
Período de garantía del producto: 13 meses a partir de la fecha del envío. El vendedor es responsable
para reparar el equipo o substituir las piezas quebradas si las faltas son causadas por la fabricación
los defectos, pero los daños causados por la operación culpable de los trabajadores deben ser reparados por el comprador
sí mismo o por el vendedor a cierto índice de carga. (piezas Fácil-gastadas, y consumo natural
de piezas das alta temperatura no se incluyen en la garantía.)
