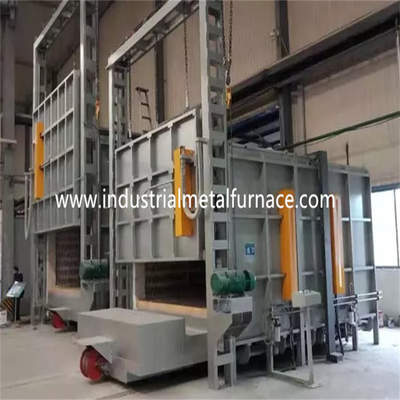

horno de hogar eléctrico del carretón de 2000×1000×1000m m, horno inferior del coche
1. Uso
El horno de hogar eléctrico del carretón se utiliza principalmente para
tratamiento térmico de alto - acero de manganeso, acero de cromo y otras piezas de metal.
introducción 2.Structural
El fabricante del horno de hogar del carretón se comprende principalmente de
sistema del cuerpo, de la guarnición, del horno de la puerta y de la puerta de la compresión del horno,
carretón, elemento de calefacción, sistema inclinable hidráulico, y sistema del control de la temperatura.
cuerpo de 2,1 hornos
La estructura de acero del cuerpo del precio del horno de hogar del carretón se hace de 8-10#
acero seccional y placas de acero de ≥3mm. El pilar lateral y los pilares traseros son
hizo del acero seccional, y se refuerzan con bracings de acero seccionales.
La pared externa del horno se pinta con 2 capas de cartillas, y 2
capas de pintura de capa. Pintan a la parte fundamental del horno con a prueba de calor
pintura. La puerta del horno se hace del canal de 16m m de acero y de la placa de acero de 6m m.
2,2 que alinean
El cuerpo al por mayor del horno de hogar del carretón se construye con un sistema de la todo-fibra.
El material de alineación usado es alta fibra del material refractario del alúmina de la calidad fijada cerca
piezas de acero redondas. Las fibras de aluminio se precomprimen en bloques
(gravedad de la compresión: ≥230Kg/m3) y entonces fijo al cuerpo del horno cerca
piezas de acero inoxidables redondas. Esta estructura de alineación refractaria tiene las ventajas
de la conductividad de pocas calorías, de la capacidad antichoque fuerte, y de la lucha contra la erosión.
la alineación tiene un grueso total de 350m m. La fibra de aluminio del silicato resiste
temperatura máxima de 1360℃. Se hacen las piezas de acero redondas de la fijación
del acero inoxidable 304.
sistema de la puerta de 2,3 hornos y del up-down de la puerta
La puerta inferior del horno del coche en venta se comprende de la guarnición y del acero de la todo-fibra
cubierta de la estructura. El marco de puerta se hace de la placa de acero de 10m m y de 8# seccionales
acero. La puerta se construye con los bloques refractarios de la fibra del alto alúmina lo mismo que ésa
para el cuerpo del horno. La estructura total del horno mantiene su forma
mientras que está calentado. El borde de la puerta se hace de la placa de acero de 10m m para asegurar
fuerza de la puerta.
Conducción del método de puerta: La puerta del horno es mecanismo de elevación eléctrico.
Y se sella por la primavera.
Una estructura suave del lacre del contacto se arregla entre la puerta del horno y
el revestimiento de horno. El bloque del lacre de la fibra alrededor de la puerta del horno resalta
fuera de la guarnición de la puerta del horno. El marco de puerta del horno se equipa de grueso
placa de acero. Cuando la puerta del horno es cerrada, la rueda de mano se utiliza a
comprima la puerta del horno para hacer que el bloque de aislamiento de la fibra completamente entra en contacto con con
la placa de acero y sellarla. El hueco entre la puerta del horno y el acero
la placa del bastidor de puerta del horno es 50m m para asegurar el movimiento liso de
puerta del horno al abrirse y cerrándose. Los métodos antedichos son simples,
práctico, confiable y fácil mantener.
carretón 2,4
El horno de hogar del carretón para el recipiente del reactor se comprende de bastidor del carretón,
ruedas, cuerpo refractario de la levantamiento de muros, placa frontal a prueba de calor del carretón Cr25Ni20,
elementos de calefacción, y mecanismo de arrastre del carretón.
estructura del carretón: el marco del carretón se hace del haz 12# y 10m m de acero
placas. El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.
rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. La transmisión
el eje se hace del acero 45#, y es sometido a un tratamiento térmico. La transmisión
el transporte es del tipo pesado pilar que lleva llevar el peso. Hay
el total de 2 pares de ruedas, y cada rueda está del diámetro 240m m.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación de alto alúmina
ladrillos refractarios, ladrillos refractarios ligeros, y ladrillos de la preservación del calor.
el cuerpo de la levantamiento de muros del carretón tiene ranura de la instalación de los elementos de calefacción para fácil
instalación de los elementos de calefacción. Las piezas y el transporte de peso afectados
el área bricked especialmente con el tipo pesado altos ladrillos refractarios de aluminio.
Hay también espacio libre dejado para la extensión de alineación refractaria cuando está calentado.
placa frontal del carretón: pieza a prueba de calor gruesa de la pieza de acero fundido Cr25Ni20 de 30m m con
temperature≤1200℃ de trabajo. Puede evitar que las escalas caigan en la calefacción
los elementos ranuran que formarían un cortocircuito.
mecanismo móvil del carretón: El carretón tiene un método automotor.
la reducción del engranaje conduce la rueda del carretón para moverse. El movimiento del carretón es liso
y estable.
Lacre entre puerta del horno, cuerpo del horno y el carretón: Aislamiento en medio
la puerta del horno y el cuerpo del horno está con la compresión del empujador
mecanismo. El lacre entre el carretón y el cuerpo del horno está a través
los ladrillos de la anormal-forma y los bloques de la fibra. Cuando la puerta es cerrada, hay
un segundo lacre por las fibras de aluminio que entran en contacto con firmemente con la puerta del horno.
elemento de calefacción 2,5
El elemento de calefacción: La resistencia 0Cr27AL7Mo2 acanala la aleación de la forma
las tiras de la resistencia se montan en 2 paredes laterales, pared trasera, puerta del horno y carretón
parte inferior. Las tiras de la resistencia se producen a través de moldes especiales, y son
instalado en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana
entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay
1 zona de calefacción. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr25AL5.
sistema inclinable hidráulico 2,6
El horno de hogar eléctrico del carretón tiene inclinación de la función que es observada por hidráulico
sistema. La parte delantera del carretón hidráulico se equipa de la estación hidráulica.
Dos cilindros del aceite se equipan debajo del carretón. Se realiza la función inclinable
por un sistema hydráulico especial. El cuerpo del horno está instalado con un dispositivo de seguridad,
cuál puede evitar volcar.
sistema de control eléctrico 2,7
Control de la temperatura: el horno adopta Changzhou Huibang inteligente
regulador de temperatura para controlar la temperatura que tiene función autoajustable
para calcular el parámetro ideal del PID y alcanzar una estabilidad de temperatura.
el regulador de temperatura tiene las funciones de la alarma y de la termal de sobrecalentamiento
protección de la fractura de los pares.
El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento en medio
la temperatura y los movimientos de motor. Cada zona se fija con una temperatura excesiva
alarma. El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección.
El poder se regula de la manera de regla proporcional del tiempo.
Cada zona de calefacción se controla independientemente para el comienzo y la parada. Y hay
también modo de control manual y auto disponible.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con a
radiador y un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción
se equipa del amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en
protección del dispositivo de seguridad, y medidas de conexión a tierra seguras.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,
compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente
ligado para asegurar la seguridad de la operación.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
el 135Kw+5% (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
1200℃
(temperatura de trabajo normal: 1100-1150℃)
|
| 4 |
Velocidad vacía de la subida de la temperatura del horno |
≤2hours para alcanzar 900℃ |
| 5 |
Zona de control |
1 zona |
| 6 |
Tamaño de trabajo eficaz |
2000×1000×1000m m (L×W×H) |
| 7 |
Capacidad de cargamento |
Cerca de 5 toneladas |
| 8 |
Uniformidad de la temperatura |
≤±10℃ |
| 9 |
Exactitud de la medida de la temperatura |
±2℃ |
| 10 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 11 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura programable de Changzhou Huibang con la alarma de sobrecalentamiento; |
| 12 |
subida de la temperatura superficial del horno |
<45℃ + temperatura ambiente |
| 13 |
Elemento de calefacción |
0Cr27AL7Mo2 (tira)
calefacción 5-wall
|
| 14 |
Placa frontal del carretón |
Cr25Ni20, grueso total 30m m |
| 15 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 16 |
Guarnición |
Fibra refractaria da alta temperatura |
| 17 |
Método de la abertura de la puerta del horno |
Elevación eléctrica, sellada por la primavera |
| 18 |
Método móvil del carretón |
Por el reductor |
| 19 |
Poder de conducción del carretón |
Reductor cycloidal de la rueda del perno 2.2KW |
| 20 |
Inclinación de método |
Inclinación hidráulica |
| 21 |
Ángulo de inclinación |
grado ≤45 |
| 22 |
Configuración del horno de hogar del carretón |
Un sistema del hogar del carretón, un sistema de la puerta del horno y un sistema de inclinar el mecanismo |
alcance 4.Supply
| No. |
Artículo |
Q'ty |
Notas |
| 1 |
Cuerpo del horno |
1 sistema |
|
| 2 |
Carretón |
1 sistema |
Incluyendo la placa frontal del carretón |
| 3 |
Sistema hydráulico |
1 sistema |
Incluyendo dos cilindros del aceite, el tubo de aceite y la estación hidráulica |
| 4 |
Sistema de conducción eléctrico |
1 sistema |
1 fijado para el carretón |
| 4 |
Elemento de calefacción |
1 sistema |
Correa de la resistencia eléctrica |
| 5 |
Sistema del control de la temperatura |
1 sistema |
|
| 6 |
Gabinete de control |
1pc |
|
| 7 |
Regulador de temperatura |
1pc |
|
| 8 |
SCR |
3pcs |
|
| 9 |
Alambre de ventaja de la remuneración |
los 20m |
|
| 10 |
Pares termales |
1 PC |
0-1200 |
| 11 |
Componentes eléctricos |
1 sistema |
SCR, interruptor del aire, amperímetro, voltímetro, retransmisión del calor, e interruptores |
origen 5.Components
| No. |
Artículo |
Origen |
| 1 |
Regulador de temperatura |
Huibang, Changzhou |
| 2 |
SCR |
Weisite, Jiangsu |
| 3 |
Tira de la resistencia |
SHOUGANG, Pekín |
| 4 |
Material de la preservación del calor |
Minye, Shandong |
| 5 |
Material refractario |
Yixing, Jiangsu |
| 6 |
Reductor |
Huibang, Changzhou, China |
| 7 |
Componentes eléctricos |
CHINT/DELIXI |
| 8 |
Placa del hogar |
Jianda, Xinghua, China |
| 9 |
Sistema hydráulico |
Hecho en fábrica |
