6 zonas que recuecen el horno de hogar inferior del carretón del horno del coche 6500×2300×2000m m de gas

horno inferior del coche de gas de 6500×2300×2000m m

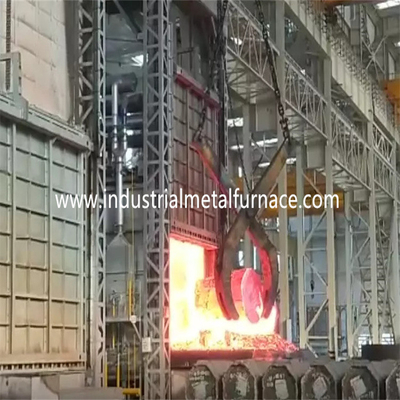

Horno de recocido del hogar del carretón

1. Uso

El horno de hogar de gas del carretón se utiliza principalmente para el tratamiento térmico de

piezas de metal.

introducción 2.Structural

cuerpo de 2,1 hornos

La estructura de acero del cuerpo inferior del horno del coche se hace de 12-18#

U de acero y placas de acero de 4-14m m. El pilar lateral y los pilares traseros son

hizo del acero seccional, y se refuerzan con bracings de acero seccionales.

La pared externa del horno se pinta con 2 capas de cartillas, y 2

capas de pintura de capa. Pintan a la parte fundamental del horno con calor

pintura resistente. El borde de la puerta del horno se hace de 14m m a prueba de calor

material de la pieza de acero fundido en varios pedazos.

2,2 que alinean

El material de alineación es 1260 el tipo fibra refractaria de la pureza elevada de 1000℃

bloque condensado. Esta estructura de alineación refractaria tiene las ventajas de

conductividad de pocas calorías, capacidad antichoque fuerte, y lucha contra la erosión

Bloque de aluminio de la compresión de la fibra del silicato con el grueso de 300m m

se diseña como la capa refractaria da alta temperatura.

carretón 2,3

El fabricante inferior del horno del coche se comprende de la preservación del calor

material, marco del carretón y mecanismo móvil. Se divide la capa refractaria

en 3 substratos, es decir, 1ra capa de ladrillo superior del alto-alúmina, y 2dos y 3ro

capa con ambos ladrillos ligeros de la arcilla.

El marco del carretón se hace del U-acero 20# y del Yo-acero 20#. Los bordes de

el carretón se hace del Yo-acero de 20m m. El carretón se equipa de 10 pedazos

de ruedas. Cada diámetro de rueda es 300m m.

El material de la preservación del calor se divide en 3 capas, la capa superior que es

ladrillos del alto-alúmina, y 2da y 3ro capa que es ladrillos ligeros de la arcilla.

El tipo horno de la carretilla del tratamiento térmico es conducido por el engranaje del reductor del motor

mecanismo de arrastre. La velocidad móvil del carretón es 6-8m/min.

2,4 sistema de aislamiento

El aislamiento entre la puerta del horno y el cuerpo del horno está con

empujador eléctrico. El aislamiento entre el carretón y la pared real está a través

el mecanismo de la primavera. Cuando el carretón se mueve dentro del hogar, el carretón

contactos firmemente con la pared posterior para prevenir pérdida de calor.

Método de aislamiento del lado del carretón

puerta de 2,5 hornos

El horno de hogar del carretón para apagar la puerta se comprende de la guarnición de la todo-fibra

y cáscara de la estructura de acero. La puerta se construye con el aluminio del silicato comprimido

la fibra bloquea lo mismo que ése para el cuerpo del horno. La cáscara es una soldadura

estructura de las placas de acero y de acero seccionales. La parte inferior de la puerta del horno

se hace del material de bastidor a prueba de calor RQTSi5 de 20m m. La puerta del horno

tiene la característica del mantenimiento simple, práctico, confiable y conveniente.

La puerta del horno se fija en el carretón.

La estructura suave del lacre del contacto se arregla entre la puerta del horno y

revestimiento de horno. El bloque del lacre de la fibra alrededor de la puerta del horno resalta

fuera del forro interior de la puerta del horno. Se equipa el marco de puerta del horno

con la placa de acero gruesa. Cuando la puerta del horno es cerrada, el empuje eléctrico

la barra se utiliza para comprimir la puerta del horno. De esta manera, la fibra de aislamiento

del bloque contacto completamente con la placa de acero para sellar. Cuando la puerta del horno

se abre y se cierra, el hueco entre la puerta del horno y la placa de acero

del horno el marco de puerta es 100m m para asegurar el movimiento estable del

puerta del horno.

sistema ardiendo 2,6

El sistema ardiente se comprende de las hornillas de alta velocidad del AGS 125HB,

sistema de control proporcional de la combustión, válvula de gas, válvula electromagnética, hornilla

caja de control, etc. La hornilla tiene las funciones de la ignición automática, llama

detección, y de la llama alarma hacia fuera. El regulador de la hornilla recibe el control

señal del regulador y de los controles de temperatura la situación grande/pequeña del fuego

de la hornilla basada en el requisito de la carga de calor de modo que ajuste del

se observa la temperatura.

A) La hornilla tiene función del ajuste y la tarifa del ajuste es 1:10 y

el aire eficiente es 1-5. La hornilla podía resolver la uniformidad de la temperatura de

el proceso del tratamiento térmico y controla con eficacia el ratio del aire-gas de modo que

se reduce el consumo de combustible.

B) Cuando el horno está funcionando, el sistema ardiente podría cortar automáticamente

de la válvula de gas eléctrica y de la válvula de seguridad general en el caso del poder

fracaso detectado por el sistema de alarma. Cuando se reanuda la fuente de alimentación,

el trabajador necesita abrir la válvula de seguridad y recomenzar el programa de la ignición

después de que se confirme la purga de la función.

La hornilla se fija con una unidad de control proporcional que permita alternativa

quema del fuego, de la alarma del fuego hacia fuera, y del reencendido grandes y pequeños. La hornilla

la caja de control tiene modos del manual y del uno mismo-funcionamiento disponibles. El trabajador podría

actúe delante del horno o en el gabinete de control.

C) El tubo antes de que la hornilla se equipe de la válvula electromagnética, y manual

válvula del ajuste del gas. El sistema de la válvula podía realizar un suministro de aire del gas ideal/

ratio de modo que el exceso del aire eficiente sea más bajo de 1,1.

2,6.1sistemadeaire

El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, automático

válvula, indicador de presión y tubos de regla. El volumen de aire es hacer juego

el volumen del gas, y de la tarifa del aire exceso es más bajos de 1,20.

2,6.2sistemadesuministro de gas

El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión

(equipado de un filtro), un interruptor de presión baja y un indicador de presión. Para

el motivo de la seguridad allí es una válvula de atajo rápida en el tubo de gas general.

2,6.3sistemadeescape

El horno de hogar del carretón para recocer toma método directo de la descarga del humo.

El humo se expresa directamente hacia fuera a través del tubo de tubo a la atmósfera.

el humo conduce intercambio de calor con el intercambio de calor antes de la emisión a

la atmósfera.

2,6.4sistemadecontroldepresióndehorno

La presión sobre la tabla de trabajo en el horno se guarda en (PA +15), que es

muy beneficioso a la uniformidad de la temperatura y de la eficacia termal del

horno. Cuando la presión en el horno es demasiado alta, el aire caliente en el horno

se escapará de la boca del horno y de otros lugares abiertos, dando por resultado

la pérdida de calor causó por el escape del humo; porque la temperatura alta

humo en los escapes del horno a fuera del horno, afectará a la puerta,

el sello y la hornilla laterales del horno directamente, que se relaciona con el guardapolvo

vida de servicio del horno; cuando la presión en el horno es demasiado baja, un grande

el número de aire frío fuera del horno será absorbido en el horno, también.

La pérdida de calor de humo del apagado-horno se aumenta. La presión baja del

el horno causa la difusión del aire frío fuera del horno en el horno,

y la combustión secundaria es formado debido a la entrada de oxígeno-contener

aire frío, que tiene efectos nocivos sobre la uniformidad de la temperatura del horno,

oxidación de objeto y eficacia termal del horno. Por lo tanto,

las medidas técnicas eficaces se deben tomar para controlar la presión de horno

con control automático completo. Nuestro método es controlar la presión de horno

con eficacia usando una presión que consiste en del sistema que toma el dispositivo, presión

transmisor, instrumento inteligente y así sucesivamente. Se controla la presión de horno

en el estado óptimo (la superficie de la carretilla está en una presión levemente positiva).

En este tiempo, el gas de escape está en un estado de equilibrio dinámico, que puede no sólo

asegúrese de que no desborde el gas del horno, pero también asegurarse de que el aire frío

fuera del horno no se chupa en el horno, para ahorrar energía y

maximice la eficacia del horno.

2,6.5calorintercambioyelsistemadeltubo

Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor

(según el GB3486-83 estándar nacional). El tubo lleva a fuera de

edificio de la fábrica. El aire frío se intercambia por el cambiador de calor para precalentar

aire combustión-favorable antes de entrar en la hornilla, para mejorar el calor

eficacia del horno.

Los tubos de escape de los cambiadores de calor y del humo son aislados por el aislamiento interno

(usando castables de la fibra) asegurar la vida de servicio de los cambiadores y de los tubos de calor.

2,6.6 detección de falta y sistema de alarma

El horno inferior del coche del alivio de tensión tiene una detección de falta completa, alarma,

diagnosis, y sistema de protección de la seguridad. En el gabinete de control hay una lámpara de la alarma.

parámetros técnicos 3.Main
