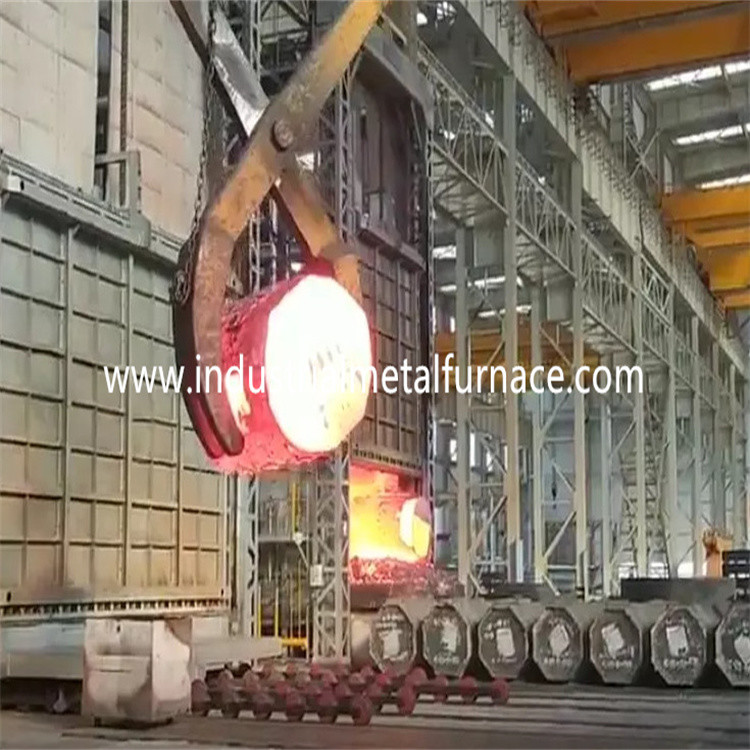

horno de recocido de gas del hogar del carretón de 6500×2300×2000m m
1. Uso
El horno inferior del coche de gas se utiliza principalmente para el tratamiento térmico de las piezas de metal.
introducción 2.Structural
cuerpo de 2,1 hornos
La estructura de acero del cuerpo inferior del horno del coche se hace de 12-18#
Placas de acero y de acero de U. El pilar lateral y los pilares traseros son
hizo del acero seccional, y se refuerzan con bracings de acero seccionales.
La pared externa del horno se pinta con 2 capas de cartillas, y 2
capas de pintura de capa. Pintan a la parte fundamental del horno con calor
pintura resistente.
2,2 que alinean
La guarnición del proveedor del horno de hogar del carretón adopta el alto material refractario de aluminio 1360
bloque del plegamiento de la fibra con la temperatura a largo plazo del servicio de 1100℃. El grueso total
del revestimiento de horno es 320m m. Esta estructura de alineación refractaria tiene las ventajas de
conductividad de pocas calorías, capacidad antichoque fuerte, y lucha contra la erosión. Aluminio
el bloque de la compresión de la fibra del silicato con el grueso de 300m m se diseña como
capa refractaria da alta temperatura.
carretón 2,3
El horno de hogar al por mayor del carretón se comprende de la preservación del calor
material, marco del carretón y mecanismo móvil. Se divide la capa refractaria
en 3 substratos, es decir, 1ra capa de ladrillo superior del alto-alúmina, y 2da y 3ro capa
con ambos ladrillos ligeros de la arcilla.
El marco del carretón se hace del U-acero 20# y del Yo-acero 20#. Los bordes del
el carretón se hace del Yo-acero de 20m m. El carretón se equipa de 8pieces de ruedas.
Cada diámetro de rueda es 350m m.
El material de la preservación del calor se divide en 3 capas, la capa superior que es
ladrillos del alto-alúmina, y 2da y 3ro capa que es ladrillos ligeros de la arcilla.
El horno al por mayor del bottm del coche es conducido por el mecanismo de arrastre del engranaje del reductor del motor.
La velocidad móvil del carretón es 6-8m/min.
El sello entre el carretón y el cuerpo del horno emplea bloques refractarios de la fibra, que es
presionado firmemente por el cilindro eléctrico y ligado al cilindro eléctrico de la puerta del horno.
Cuando el carretón existe, el cilindro eléctrico conduce la palanca para levantar para arriba el material refractario
bloque del lacre del algodón de la fibra y empujarlo al hueco entre el carretón y el horno
cuerpo. Al mismo tiempo, la puerta del horno cae abajo y el cilindro eléctrico actúa a
apriete la puerta del horno. Si se descarga el carretón, el cilindro eléctrico lanzará
la puerta del horno y poner el bloque en el suelo de aislamiento. La puerta del horno subirá en el lugar,
entonces el carretón puede ser abierto. Las acciones antedichas pueden ser manuales o automáticas
acción continua.
2,4 sistema de aislamiento
El sello entre la puerta y el cuerpo del horno y la carretilla está más
crítico. El lacre entre la puerta del horno y el cuerpo del horno utiliza
empujador eléctrico. Esto hace la puerta entera selló firmemente para arriba, para asegurar
que el calor dentro del horno no se escapa de la puerta
puerta de 2,5 hornos
La puerta de la carretilla del horno del tratamiento térmico se comprende de la guarnición de la todo-fibra y
cáscara de la estructura de acero. La puerta se construye con la fibra comprimida de aluminio del silicato
bloques lo mismo que eso para el cuerpo del horno. La cáscara es una estructura de soldadura de
placas de acero y de acero seccionales. La puerta del horno tiene la característica de simple,
mantenimiento práctico, confiable y conveniente. La puerta del horno se fija en el carretón.
La estructura dura suave del lacre del contacto se fija entre la puerta del horno y
revestimiento de horno. Cuando la puerta del horno es cerrada, el mecanismo eléctrico del empujador
se utiliza para comprimir la puerta del horno para hacer el contacto de aislamiento del bloque de la fibra con
la boca del horno. Cuando se abre la puerta del horno, tire del empujador eléctrico
mecanismo acuciante para separar la puerta del horno del marco de la boca del horno
placa de acero con una liquidación de 100 milímetros, para asegurarse de que la puerta del horno
no rasguña ni toca con el revestimiento y la carretilla de horno durante el proceso de elevación.
Y asegure el movimiento liso al abrirse y cerrándose.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Combustible |
Gas natural |
| 2 |
poder calorífico de los gases combustibles
Presión de gas antes del horno
|
8600kcal/Nm3
20-70Kpa
|
| 3 |
Temperatura clasificada |
1200℃ |
| 4 |
Temperatura de trabajo usada normal |
1000℃ |
| 5 |
Temperatura de superficie del cuerpo del horno |
temperatura ambiente de ≤45℃+ |
| 6 |
Velocidad de la subida de la temperatura máxima |
150℃/h |
| 7 |
Zona de calefacción |
4 zonas |
| 8 |
Exactitud de la medida de la temperatura |
≤±1℃ |
| 9 |
Consumo del gas de los plenos poderes |
317Nm3/h |
| 10 |
Línea demanda del tubo de gas |
360Nm3/h |
| 11 |
Consumo del aire |
4680Nm3/h |
| 12 |
Uniformidad de la temperatura |
≤±10℃ |
| 13 |
Tamaño de trabajo eficaz |
6000*2500*1500m m
(excepto la altura del hierro de la ayuda)
|
| 14 |
Tamaño del hogar de horno |
6400*2900*2000m m
(altura incluyendo del hierro de la ayuda)
|
| 15 |
Espacio |
Longitud: 16500m m
(longitud incluyendo del carretón y tubería del humo detrás del horno)
Anchura: 5000m m
(tuberías incluyendo a ambos lados del cuerpo del horno)
|
| 16 |
capacidad de carga máxima del carretón |
≤60000kg |
| 17 |
Cantidad y modelo de la hornilla |
8pcs, AGS 140HB, 450kw/h |
| 18 |
Método del control de la temperatura |
Regulador de temperatura de la inteligencia, pantalla táctil, combustión del pulso, PLC de Siemens y control manual; teledirigido de la puerta del horno que levanta y mudanza del carretón. |
| 19 |
Expediente de la temperatura |
Tipo par termal de K |
| 20 |
Revestimiento de horno |
a prueba de calor toda la estructura de la fibra |
| 21 |
Fuente de alimentación |
380V, 3phase, 50Hz |
| 22 |
Método de la abertura de la puerta del horno |
Por el alzamiento eléctrico, velocidad 6-8m/min, con teledirigido manual |
| 23 |
Método del sello de puerta del horno |
Método apretado del sello de la presión eléctrica del empujador |
| 24 |
Velocidad que camina del carretón |
6-8m/min, con teledirigido manual |
| 25 |
Revestimiento de horno |
Material refractario toda la fibra |
| 26 |
Índice del consumo |
Eficacia del calor en el η≥40% a carga plena |
| 27 |
Temperatura de superficie del cuerpo del horno |
temperatura ambiente de ≤45℃+ |
| 28 |
Temperatura de superficie de la puerta del horno |
temperatura ambiente de ≤50℃+ |
