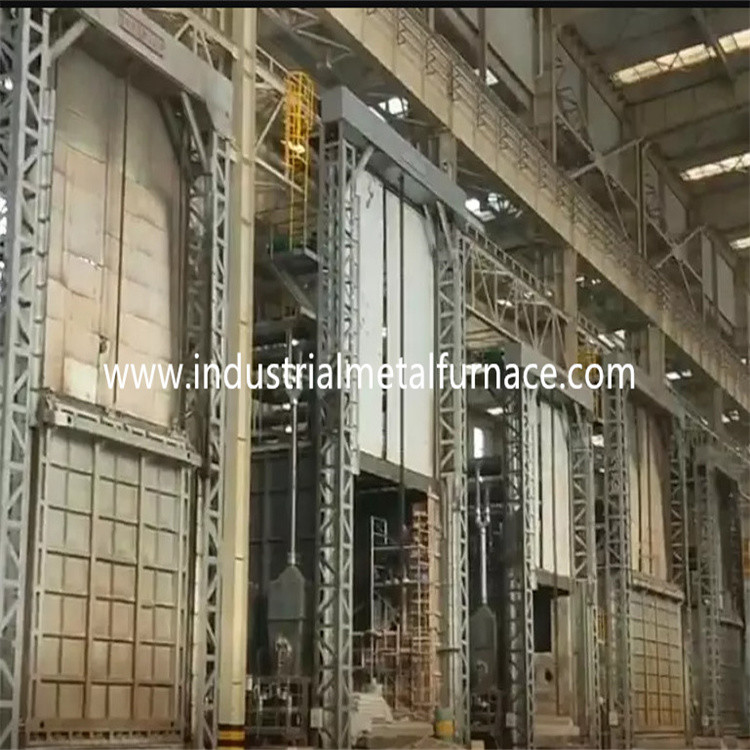

Horno inferior del coche industrial de gas, horno de hogar del carretón 7200×2200×1800m m

Horno inferior del coche industrial de gas,

Horno de hogar del carretón 7200×2200×1800m m

1. Uso

El horno de hogar de gas del carretón se utiliza principalmente para el calor

tratamiento de las piezas de metal.

introducción 2.Structural

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del horno de hogar del carretón en venta se hace de

canal de 12# -18# de acero y placas de acero de 4-14m m. El pilar y la parte posterior laterales

los pilares se hacen del acero seccional, y se refuerzan con acero seccional

bracings. La pared externa del horno se pinta con 2 capas de cartillas,

y 2 capas de pintura de capa. Pintan a la parte fundamental del horno con

pintura a prueba de calor.

2,2 que alinean

El material de alineación es alta fibra refractaria de aluminio de 1100℃ 1360type

bloque condensado. Esta estructura de alineación refractaria tiene las ventajas del punto bajo

conductividad de calor, capacidad antichoque fuerte, y lucha contra la erosión. Aluminio

el bloque de la compresión de la fibra del silicato con el grueso de 350m m se diseña como

la capa refractaria da alta temperatura.

El grueso total del revestimiento de horno es 325m m. La guarnición adopta

estructura de módulo grande compuesta y tecnología de acero de acero inoxidable de la fijación de la ronda.

La guarnición en la sección da alta temperatura adopta la fibra de aluminio del silicato

el bloque de la compresión, el grueso es 300m m.

carretón 2,3

El diseño del horno de hogar del carretón se comprende del material de la preservación del calor,

marco del carretón y mecanismo móvil. La capa refractaria se divide en 3 substratos,

es decir, 1ra capa de ladrillo superior del alto-alúmina, y 2da y 3ro capa con ambos ladrillos ligeros de la arcilla.

El marco del carretón se hace de haz del Yo-acero 20# y de haz del Yo-acero 20#. Los bordes

del carretón se hacen del acero del canal 20#. El carretón se equipa de 10pieces de

ruedas. Cada diámetro de rueda es 350m m.

El precio inferior del horno del coche es conducido por el mecanismo de arrastre del engranaje del reductor del motor.

La velocidad móvil del carretón es 6-8m/min.

2,4 sistema de aislamiento

El lacre entre la puerta y el cuerpo del horno y la carretilla es

más crítico.

El lacre de la puerta del horno, del cuerpo del horno y de la carretilla es la llave. El lacre en medio

la puerta del horno y el cuerpo del horno utiliza el empujador eléctrico para presionar cerrado

puerta del horno en el marco de puerta del horno y la cara del extremo de la carretilla. De esta manera,

la puerta entera del horno se sella firmemente, para asegurarse de que el gas caliente en el horno

no se escapa hacia fuera de la puerta del horno.

puerta de 2,5 hornos

La puerta del horno se comprende de la guarnición de la todo-fibra y de la cáscara de la estructura de acero.

la puerta se construye con los bloques comprimidos de aluminio de la fibra del silicato lo mismo que ésa para

cuerpo del horno. La cáscara es una estructura de soldadura de las placas de acero y de acero seccionales.

La puerta del horno tiene la característica de simple, de práctico, de confiable y de conveniente

mantenimiento. La puerta del horno se fija en el carretón.

Conducción del modo de puerta del horno: el alzamiento eléctrico se utiliza para moverse hacia arriba y hacia abajo verticalmente.

Una estructura dura suave del lacre del contacto se arregla entre la puerta del horno y

guarnición. Cuando la puerta del horno es cerrada, el mecanismo eléctrico del empujador se utiliza a

comprima la puerta del horno para hacer el contacto de aislamiento del bloque de la fibra con el horno

boca para sellar. Cuando se abre la puerta del horno, el hueco entre el horno

la puerta y la placa de acero del bastidor de la boca del horno es 100 milímetros tirando del eléctrico

mecanismo acuciante del empujador, para asegurarse de que la puerta del horno no rasguña

o toque a las partes pertinentes del revestimiento y de la carretilla de horno durante el proceso de elevación.

Y asegure el movimiento liso al abrirse y cerrándose.

sistema ardiendo 2,6

El sistema ardiente se comprende de las hornillas de alta velocidad de la tecnología de Krom, proporcional

sistema de control de la combustión, válvula del válvula de gas, electromagnética, caja de control de la hornilla, etc.

la hornilla tiene las funciones de la ignición, de la detección de la llama, y de la alarma automáticas de la llama hacia fuera.

El regulador de la hornilla recibe la señal de control del regulador de temperatura y

controla la situación grande/pequeña del fuego de la hornilla basada en el requisito de la carga de calor

para observar el ajuste de la temperatura.

A) La hornilla tiene función del ajuste y la tarifa del ajuste es 1:10 y el aire

eficiente es 1-5. La hornilla podía resolver la uniformidad de la temperatura del calor

el proceso del tratamiento y controla con eficacia el ratio del aire-gas de modo que el consumo de combustible

se reduce.

B) Cuando el horno está funcionando, el sistema ardiente podría cortar automáticamente

válvula de gas eléctrica y válvula de seguridad general en el caso del apagón detectado

por el sistema de alarma. Cuando se reanuda la fuente de alimentación, el trabajador necesita abrirse

se confirma la válvula de seguridad y recomenzar el programa de la ignición después de purgar la función.

La hornilla se fija con una unidad de control proporcional que permita la quema alternativa

del fuego, del fuego de la alarma hacia fuera, y del reencendido grandes y pequeños. La caja de control de la hornilla tiene ambos

modos del manual y del uno mismo-funcionamiento disponibles. El trabajador podría actuar delante de

horno o en el gabinete de control.

C) El tubo antes de que la hornilla se equipe de la válvula electromagnética, y gas manual

válvula del ajuste. El sistema de la válvula podía realizar un ratio del gas ideal/suministro de aire

de modo que el exceso del aire eficiente sea más bajo de 1,1.

2,6.1sistemadeaire

El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, automático

válvula, indicador de presión y tubos de regla. El volumen de aire es hacer juego el gas

el volumen, y de la tarifa del aire exceso es más bajos de 1,20.

2,6.2sistemadesuministro de gas

El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión

(equipado de un filtro), un interruptor de presión baja y un indicador de presión. Para el motivo

de la seguridad hay una válvula de atajo rápida en el tubo de gas general.

2,6.3sistemadeescape

La carretilla del horno del tratamiento térmico toma método directo de la descarga del humo. El humo

se expresa directamente hacia fuera a través del tubo de tubo a la atmósfera. El humo conduce

intercambio de calor con el intercambio de calor antes de la emisión a la atmósfera.

2,6.4sistemadecontroldepresióndehorno

La presión sobre la tabla de trabajo en el horno se guarda en (PA +15), que es

muy beneficioso a la uniformidad de la temperatura y de la eficacia termal del

horno. Cuando la presión en el horno es demasiado alta, el aire caliente en el horno lo va a hacer

escape de la boca del horno y de otros lugares abiertos, dando por resultado la pérdida de calor

causado por el escape del humo; porque el humo de alta temperatura en

los escapes del horno a fuera del horno, afectará a la puerta, el sello lateral

y hornilla del horno directamente, que se relaciona con la vida de servicio total del

horno; cuando la presión en el horno es demasiado baja, un gran número de aire frío

fuera del horno será absorbido en el horno, también. La pérdida de calor de

se aumenta el humo del apagado-horno. La presión baja de las causas del horno

difusión del aire frío fuera del horno en el horno, y combustión secundaria

es formada debido a la entrada del aire frío oxígeno-que contiene, que tiene efectos nocivos

en la uniformidad de la temperatura del horno, la oxidación de objeto y la termal

eficacia del horno. Por lo tanto, las medidas técnicas eficaces se deben llevar

controle la presión de horno con control automático completo. Nuestro método es controlar

presión de horno con eficacia usando una presión que consiste en del sistema que toma el dispositivo,

transmisor de presión, instrumento inteligente y así sucesivamente. Se controla la presión de horno

en el estado óptimo (la superficie de la carretilla está en una presión levemente positiva). En esto

tiempo, el gas de escape está en un estado de equilibrio dinámico, que puede no sólo asegurar eso

el gas del horno no desborda, sino también se asegura de que el aire frío fuera del horno

no se chupa en el horno, para ahorrar energía y maximizar la eficacia

del horno.

2,6.5calorintercambioyelsistemadeltubo

Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor

(según el GB3486-83 estándar nacional). El tubo lleva a fuera de

edificio de la fábrica. El aire frío se intercambia por el cambiador de calor para precalentar

aire combustión-favorable antes de entrar en la hornilla, para mejorar el calor

eficacia del horno.

Los tubos de escape de los cambiadores de calor y del humo son aislados por el aislamiento interno

(usando castables de la fibra) asegurar la vida de servicio de los cambiadores y de los tubos de calor.

2,6.6 detección de falta y sistema de alarma

El horno tiene una detección de falta, una alarma, una diagnosis, y una protección completas de la seguridad

sistema. En el gabinete de control hay una lámpara de la alarma.

sistema de control 2,7

el sistema de control tiene las piezas siguientes:Ⅰ . Sistema de control ardiendo; Ⅱ. Eléctrico

sistema de control de poder;Ⅲ sistema de control de .temperature.

Medidas tomadas para el sistema de control ardiente:

El tipo par termal de K consigue la señal del milivoltio y la envía al regulador del PID de la temperatura

(Marca de SHIMADEN). El regulador de temperatura calcula la señal y las salidas

señal de control 4-20mADC al actuador eléctrico. El actuador más futuro envía a

señal al regulador de la hornilla después del cálculo.

El regulador de la hornilla es principalmente responsable de la ignición y de la detección de la llama.

Cuando el terminal recibe la señal de la ignición, el regulador de la hornilla realiza

simulación de la llama y etapa de prueba del uno mismo. Si durante esta etapa de la simulación y del autoexamen

la hornilla no podía detectar la señal de la llama. El regulador de la hornilla abriría

válvula electromagnética del gas y convertir el voltaje 220VAC a 5KV para la ignición (ignición

tiempo sobre 3S). Si la hornilla detecta la señal de la llama en el plazo seguro (alrededor

8S), la luz amarilla de la indicación de la hornilla estaría en (ignición acertada). Si

la hornilla no podría detectar la señal de la llama, la luz roja estaría en (ignición fallada).

Se cierra el regulador de la hornilla y se corta la válvula electromagnética del gas.

B) sistema de control de la corriente eléctrica: El sistema de control de la corriente eléctrica principalmente

controles CON./DESC. de la fan, y ADENTRO fuera del carretón.

C) control de la temperatura y sistema de registro

El sistema tiene las funciones de la disposición de la temperatura, del control y del indicador digital.

Y también hay una alarma audible y visual en las situaciones de sobrecalentamiento.

Arreglo de la zona del control de la temperatura

: sistema del control de la temperatura

El horno se equipa de 4 pares termales y de una temperatura inteligente

regulador. El horno es controlado por 4 zonas.

B: control de la temperatura del instrumento

El regulador de temperatura permite la disposición del tiempo de calentamiento, del tiempo de ocupación, y del enfriamiento

tiempo. Tiene función del autoajuste y del uno mismo-ajuste, y exhibe el SV y el picovoltio.

3. parámetros técnicos principales
