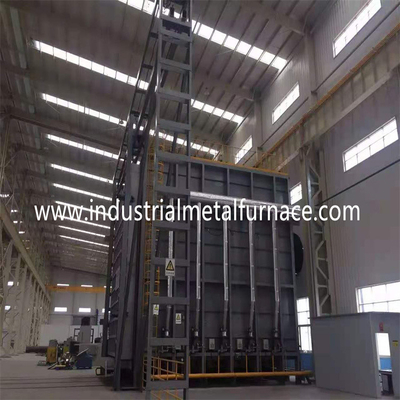

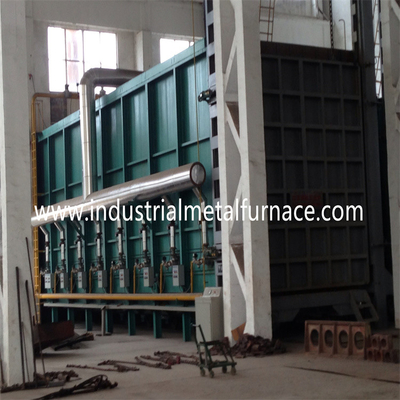

Horno inferior 7200×2200×1800m m del alto del manganeso de calor de la invitación coche de acero de gas del horno
1. Uso
El horno de gas de la invitación de calor del hogar del carretón se utiliza principalmente para el calor
tratamiento de las piezas de metal.
introducción 2.Structural
cuerpo de 2,1 hornos
El cuerpo del horno de hogar del carretón para el tratamiento térmico del metal se hace de
canal de 12# -18# de acero y placas de acero de 4-14m m. El pilar y la parte posterior laterales
los pilares se hacen del acero seccional, y se refuerzan con acero seccional
bracings. La pared externa del horno se pinta con 2 capas de cartillas,
y 2 capas de pintura de capa. Pintan a la parte fundamental del horno con
pintura a prueba de calor.
2,2 que alinean
El material de alineación es alta fibra refractaria de aluminio de 1100℃ 1360type
bloque condensado. Esta estructura de alineación refractaria tiene las ventajas del punto bajo
conductividad de calor, capacidad antichoque fuerte, y lucha contra la erosión. Aluminio
el bloque de la compresión de la fibra del silicato con el grueso de 350m m se diseña como
la capa refractaria da alta temperatura.
El grueso total del revestimiento de horno es 325m m. La guarnición adopta
estructura de módulo grande compuesta y tecnología de acero de acero inoxidable de la fijación de la ronda.
La guarnición en la sección da alta temperatura adopta la fibra de aluminio del silicato
el bloque de la compresión, el grueso es 300m m.
carretón 2,3
El diseño inferior del horno del coche se comprende del material de la preservación del calor,
marco del carretón y mecanismo móvil. La capa refractaria se divide en 3 substratos,
es decir, 1ra capa de ladrillo superior del alto-alúmina, y 2da y 3ro capa con ambos ladrillos ligeros de la arcilla.
El marco del carretón se hace de haz del Yo-acero 20# y de haz del Yo-acero 20#. Los bordes
del carretón se hacen del acero del canal 20#. El carretón se equipa de 10pieces de
ruedas. Cada diámetro de rueda es 350m m.
El precio inferior del horno del coche es conducido por el mecanismo de arrastre del engranaje del reductor del motor.
La velocidad móvil del carretón es 6-8m/min.
2,4 sistema de aislamiento
El lacre en medio
la puerta del horno de hogar del carretón y el cuerpo del horno utiliza el empujador eléctrico para presionar cerrado
puerta del horno en el marco de puerta del horno y la cara del extremo de la carretilla.
puerta de 2,5 hornos
La puerta del horno se comprende de la guarnición de la todo-fibra y de la cáscara de la estructura de acero.
sistema ardiendo 2,6
El sistema ardiente se comprende de las hornillas de alta velocidad de la tecnología de Krom, proporcional
sistema de control de la combustión, válvula del válvula de gas, electromagnética, caja de control de la hornilla, etc.
la hornilla tiene las funciones de la ignición, de la detección de la llama, y de la alarma automáticas de la llama hacia fuera.
El regulador de la hornilla recibe la señal de control del regulador de temperatura y
controla la situación grande/pequeña del fuego de la hornilla basada en el requisito de la carga de calor
para observar el ajuste de la temperatura.
2,6.1sistemadeaire
El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, automático
válvula, indicador de presión y tubos de regla. El volumen de aire es hacer juego el gas
el volumen, y de la tarifa del aire exceso es más bajos de 1,20.
2,6.2sistemadesuministro de gas
El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión
(equipado de un filtro), un interruptor de presión baja y un indicador de presión. Para el motivo
de la seguridad hay una válvula de atajo rápida en el tubo de gas general.
2,6.3sistemadeescape
El calor que trata la presión de horno se controla
en el estado óptimo (la superficie de la carretilla está en una presión levemente positiva). En esto
tiempo, el gas de escape está en un estado de equilibrio dinámico, que puede no sólo asegurar eso
el gas del horno no desborda, sino también se asegura de que el aire frío fuera del horno
no se chupa en el horno, para ahorrar energía y maximizar la eficacia
del horno.
2,6.5calorintercambioyelsistemadeltubo
Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor
(según el GB3486-83 estándar nacional). El tubo lleva a fuera de
edificio de la fábrica.
2,6.6 detección de falta y sistema de alarma
El horno del tratamiento térmico tiene una detección de falta, una alarma, una diagnosis, y una protección completas de la seguridad
sistema. En el gabinete de control hay una lámpara de la alarma.
sistema de control 2,7
el sistema de control tiene las piezas siguientes:Ⅰ . Sistema de control ardiendo; Ⅱ. Eléctrico
sistema de control de poder;Ⅲ sistema de control de .temperature.
C) control de la temperatura y sistema de registro
El sistema tiene las funciones de la disposición de la temperatura, del control y del indicador digital.
Y también hay una alarma audible y visual en las situaciones de sobrecalentamiento.
Arreglo de la zona del control de la temperatura
: sistema del control de la temperatura
B: control de la temperatura del instrumento
3. parámetros técnicos principales
| No. |
Artículo |
Parámetros técnicos |
| 1 |
tamaño de trabajo eficaz del horno de hogar del carretón |
7200*2200*1800m m
(excepto la altura del hierro de la ayuda)
|
|
2
|
Tamaño del hogar de horno |
7600*2600*2300m m
(altura incluyendo del hierro de la ayuda)
|
| 3 |
Capacidad de cargamento del carretón |
≤20ton |
| 4 |
Temperatura de trabajo máxima |
1050℃ |
| 5 |
Temperatura de superficie del cuerpo del horno |
temperatura ambiente de ≤45℃+ |
| 6 |
Velocidad de la subida de la temperatura máxima |
200℃/hour en la capacidad de carga completa |
| 7 |
Exactitud de la medida de la temperatura |
≤±1℃ |
| 8 |
Uniformidad de la temperatura |
≤±10℃ |
| 9 |
Zona de calefacción |
4 zonas |
| 10 |
Combustible |
Gas natural |
| 11 |
poder calorífico de los gases combustibles
Presión de gas antes del horno
|
8600kcal/m3
20-70Kpa
|
| 12 |
Método del control de la temperatura |
Regulador de temperatura de la inteligencia de Shimaden,
10 PLC del tacto screen+Siemens de la pulgada y control manual;
|
| 13 |
Expediente de la temperatura |
Tipo termopar de K en el hogar de horno |
| 14 |
Subida de la temperatura de superficie del tubo del aire caliente |
≤30℃ |
| 15 |
Velocidad de mudanza del carretón |
6-8m/min, con el manual actúan teledirigido |
| 16 |
Método del lacre de la puerta del horno |
Por el empujador eléctrico, 4 sistemas |
| 17 |
Método de la abertura de la puerta del horno |
Eléctrica hacia arriba y hacia abajo, la velocidad 6-8m/min, con el manual actúa teledirigido |
| 18 |
Revestimiento de horno |
a prueba de calor toda la estructura de la fibra |
| 19 |
Mechero de gas |
Hornilla de AGS100HB, 230KW/h, 8pcs
(Tecnología alemana)
|
| 20 |
Índice del consumo |
Eficacia del calor en el η≥40% a carga plena |
| 21 |
Temperatura de superficie de la puerta del horno |
temperatura ambiente de ≤50℃+ |
| 22 |
Consumo del gas de los plenos poderes |
136Nm3/h |
| 23 |
Línea demanda del tubo de gas |
185Nm3/h |
| 24 |
Consumo del aire |
2392Nm3/h |
| 25 |
Poder del motor del carretón |
Sistema 7.5KW*1 |
| 26 |
Poder de la fan de la combustión |
7.5KW |
| 27 |
Método de la transmisión del carretón |
Impulsión del piñón del reductor del motor
Método móvil de la rueda del carretón: teledirigido
|
| 28 |
Lacre entre el carretón y la pared lateral |
Empujador eléctrico, 4sets |
| 29 |
Lacre entre el carretón y la pared trasera |
Por los bloques de la fibra de la primavera |
