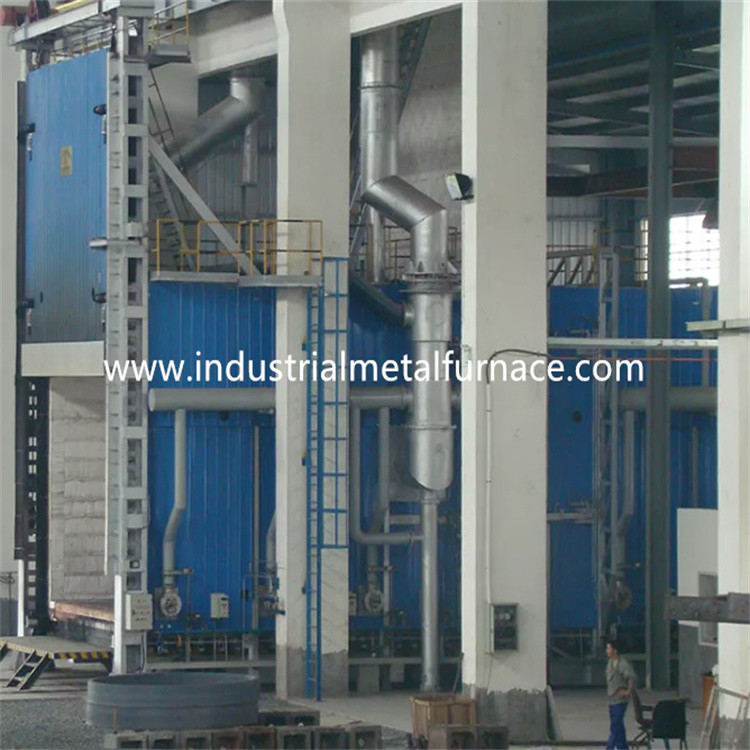

Tratamiento térmico inferior 1160×1260×1200m m del horno de metal del coche industrial de gas de las piezas

Horno inferior de metal del coche industrial de gas de las piezas

Tratamiento térmico 1160×1260×1200m m

1. Uso

El horno de hogar de gas del carretón se utiliza principalmente para el calor

tratamiento de las piezas de metal.

introducción 2.Structural

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del horno de hogar del carretón se hace del canal de 8# -12#

de acero y placas de acero de 4-14m m. El pilar lateral y los pilares traseros se hacen de

el acero seccional, y se refuerza con bracings de acero seccionales. El externo

la pared del horno se pinta con 2 capas de cartillas, y 2 capas de capa

pintura. Pintan a la parte fundamental del horno con la pintura a prueba de calor.

2,2 que alinean

El material principal del revestimiento de horno se hace del material refractario de alta temperatura

bloque del plegamiento de la fibra en la temperatura a largo plazo del servicio de 1000℃. Este material refractario

la estructura de guarnición tiene las ventajas de la conductividad de pocas calorías, capacidad antichoque fuerte,

y lucha contra la erosión. Bloque de aluminio de la compresión de la fibra del silicato con el grueso de 300m m

se diseña como la capa refractaria da alta temperatura.

carretón 2,3

El carretón se comprende del material de la preservación del calor, del bastidor del carretón y de la mudanza

mecanismo. La capa refractaria se divide en 3 substratos, es decir, 1r alto-alúmina superior

capa de ladrillo, y 2da y 3ro capa con ambos ladrillos ligeros de la arcilla.

El marco del carretón se hace del acero del canal 12#. El carretón tiene bastante rigidez

para no asegurar ninguna deformación bajo operación a carga plena. El hueco entre los dos lados

del carretón del horno y del bastidor de la carretilla resistente al fuego debe ser fijado.

La placa de la superficie del carretón se hace de la placa de acero de alta calidad de 6 milímetros. La función está a

disperse la carga del carretón (haga la carga distribuida uniformemente) y aumente el marco

rigidez.

El carretón es tipo de mudanza del uno mismo. Hay 4 ruedas con el diámetro de 240m m. Dos

las ruedas son rodillos impulsores, y los otros dos son rodillos impulsores.

El mecanismo de la tracción del carretón: el mecanismo que viaja de la carretilla es conducido por el motor de CA

el reductor, y el modo de conducción es estructura del piñón del reductor. La carretilla entra y

fuera del horno a través del piñón del reductor en el dispositivo de transmisión y

rueda que viaja debajo de la carretilla para conducir el piñón que viaja de la carretilla para enredar y

conduzca la carretilla que viaja, que es estable y confiable.

puerta de 2,4 hornos

La puerta del proveedor del horno de hogar del carretón se comprende de la guarnición y del acero de la todo-fibra

cáscara de la estructura. La puerta se construye con los bloques comprimidos de aluminio de la fibra del silicato

lo mismo que eso para el cuerpo del horno. La cáscara es una estructura de soldadura de seccional

placas de acero y de acero. La puerta del horno tiene la característica de simple, práctico, confiable

y mantenimiento conveniente.

Conducción del modo de puerta del horno: el alzamiento eléctrico se utiliza para moverse hacia arriba y hacia abajo verticalmente.

la elevación de la puerta del horno es terminada por un sistema del bloque de polea y del alzamiento eléctrico. La polea

el bloque está instalado en el pórtico superior de la puerta del horno. La puerta del horno está conectada

con la cuerda de alambre de acero a través de la cadena del anillo, y el alzamiento eléctrico está instalado en

pórtico de la puerta del horno.

Las características estructurales de la puerta del horno: el material principal de la puerta del horno se suelda con autógena con

la placa de acero y el acero de la sección, y la intersección se refuerza con el refuerzo del hexágono

placa, que puede no sólo asegurar la rigidez y la fuerza totales de la puerta del horno, pero

también haga la luz de puerta del horno y reducir el peso de la puerta del horno. La guarnición de la fibra

adopta el método que clava colgante, que puede asegurar con eficacia la firmeza del

fibra debido a la abertura y al cierre frecuentes de la puerta del horno, y aumentar

vida de servicio de la puerta del horno.

Los mecanismos de seguridad superiores y más bajos se fijan en la puerta del horno y se entrelazan

con la carretilla. Para evitar que la carretilla corra de control y del golpe

la pared posterior del horno, un dispositivo limitador elástico mecánico está instalada encendido

la carretilla

sistema ardiendo 2,5

El sistema ardiente se comprende de las hornillas de alta velocidad de Krom, proporcional

sistema de control de la combustión, válvula del válvula de gas, electromagnética, caja de control de la hornilla, etc.

La hornilla tiene las funciones de la ignición, de la detección de la llama, y de la llama automáticas hacia fuera

alarma. El regulador de la hornilla recibe la señal de control del regulador de temperatura

y controles la situación grande/pequeña del fuego de la hornilla basada en la carga de calor

requisito para observar el ajuste de la temperatura.

A) La hornilla tiene función del ajuste y la tarifa del ajuste es 1:10 y el aire

eficiente es 1-5. La hornilla podía resolver la uniformidad de la temperatura del tratamiento térmico

el proceso y controla con eficacia el ratio del aire-gas para reducir el consumo de combustible.

B) Cuando el horno está funcionando, el sistema ardiente podría cortar automáticamente

válvula de gas eléctrica y válvula de seguridad general en el caso del apagón detectado cerca

el sistema de alarma. Cuando se reanuda la fuente de alimentación, el trabajador necesita abrirse

se confirma la válvula de seguridad y recomenzar el programa de la ignición después de purgar la función.

La hornilla se fija con una unidad de control proporcional que permita la quema alternativa

del fuego, del fuego de la alarma hacia fuera, y del reencendido grandes y pequeños. La caja de control de la hornilla tiene ambos

modos del manual y del uno mismo-funcionamiento disponibles. El trabajador podría actuar delante del horno

o en el gabinete de control.

C) El tubo antes de que la hornilla se equipe de la válvula electromagnética, y gas manual

válvula del ajuste. El sistema de la válvula podía realizar un ratio del gas ideal/suministro de aire tan

que el exceso del aire eficiente es más bajo de 1,1.

2,5 .1 sistema de aire

El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, regulación automática

válvula, indicador de presión y tubos. El volumen de aire es hacer juego el volumen del gas, y

exceso de la tarifa del aire es más baja de 1,20.

2,5 .2 sistema de suministro de gas

El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión

(equipado de un filtro), un interruptor de presión baja y un indicador de presión. Para el motivo

de la seguridad hay una válvula de atajo rápida en el tubo de gas general.

2,5 .3 sistema de escape

La carretilla del horno del tratamiento térmico toma método directo de la descarga del humo. El humo es

expresado directamente hacia fuera a través del tubo de tubo a la atmósfera. El humo conduce calor

intercambio con el intercambio de calor antes de la emisión a la atmósfera.

2,5.4sistemadecontroldepresióndehorno

La presión sobre la tabla de trabajo en el horno se guarda en (PA +15), que está muy

beneficioso a la uniformidad de la temperatura y de la eficacia termal del horno.

Cuando la presión en el horno es demasiado alta, el aire caliente en el horno se escapará de

la boca del horno y otros lugares abiertos, dando por resultado la pérdida de calor causada por

escape del humo; porque el humo de alta temperatura en el horno se escapa a

fuera del horno, afectará a la puerta, al sello lateral y a la hornilla del horno

directamente, que se relaciona con la vida de servicio total del horno; cuando la presión en

el horno es demasiado bajo, un gran número de aire frío fuera del horno será absorbido en

horno, también. La pérdida de calor de humo del apagado-horno se aumenta. La presión baja del

el horno causa la difusión del aire frío fuera del horno en el horno, y secundario

la combustión es formado debido a la entrada del aire frío oxígeno-que contiene, que tiene adverso

efectos sobre la uniformidad de la temperatura del horno, la oxidación de objeto y la termal

eficacia del horno. Por lo tanto, las medidas técnicas eficaces se deben tomar para controlar

presión de horno con control automático completo. Nuestro método es controlar la presión de horno

con eficacia usando una presión que consiste en del sistema que toma el dispositivo, transmisor de presión,

instrumento inteligente y así sucesivamente. La presión de horno se controla en el estado óptimo

(la superficie de la carretilla está en una presión levemente positiva). En este tiempo, el gas de escape es

en un estado de equilibrio dinámico, que puede no sólo asegurarse de que no lo haga el gas del horno

desbordamiento, pero también asegurarse de que el aire frío fuera del horno no esté chupado en el horno,

para ahorrar energía y maximizar la eficacia del horno.

2,5 .5 calor intercambio y el sistema del tubo

Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor

(según el GB3486-83 estándar nacional). El tubo lleva a fuera de

edificio de la fábrica. El aire frío se intercambia por el cambiador de calor para precalentar

aire combustión-favorable antes de entrar en la hornilla, para mejorar la eficacia del calor

del horno.

Los tubos de escape de los cambiadores de calor y del humo son aislados por el aislamiento interno (usando

castables de la fibra) para asegurar la vida de servicio de los cambiadores y de los tubos de calor.

2,5 .6 detección de falta y sistema de alarma

El horno de hogar de temple del carretón tiene una detección de falta completa, alarma, diagnosis,

y sistema de protección de la seguridad. En el gabinete de control hay una lámpara de la alarma.

sistema de control 2,6

el sistema de control tiene las piezas siguientes:Ⅰ . Sistema de control ardiendo; Ⅱ. Corriente eléctrica

sistema de control;Ⅲ sistema de control de .temperature.

Medidas tomadas para el sistema de control ardiente:

El tipo par termal de K consigue la señal del milivoltio y la envía al regulador del PID de la temperatura

(Marca de SHIMADEN). El regulador de temperatura calcula la señal y las salidas

señal de control 4-20mADC al actuador eléctrico. El actuador más futuro envía una señal

al regulador de la hornilla después del cálculo.

El regulador de la hornilla es principalmente responsable de la ignición y de la detección de la llama. Cuando

el terminal recibe la señal de la ignición, el regulador de la hornilla realiza la simulación de la llama

y etapa de prueba del uno mismo. Si durante esta etapa de la simulación y del autoexamen la hornilla no podría

detecte la señal de la llama. El regulador de la hornilla abriría la válvula electromagnética del gas y

convierta el voltaje 220VAC a 5KV para la ignición (tiempo de la ignición sobre 3S). Si la hornilla

detecta la señal de la llama en el plazo seguro (sobre 8S), la luz amarilla de la indicación de

la hornilla estaría en (ignición acertada). Si la hornilla no podría detectar la señal de la llama,

la luz roja estaría en (ignición fallada). Se cierra el regulador de la hornilla y el solenoide del gas

se corta la válvula.

B) sistema de control de la corriente eléctrica: Los controles del sistema de control de la corriente eléctrica principalmente

CON./DESC. de la fan, y ADENTRO fuera del carretón.

C) control de la temperatura y sistema de registro

El sistema tiene las funciones de la disposición de la temperatura, del control y del indicador digital. Y también

hay una alarma audible y visual en las situaciones de sobrecalentamiento.

Arreglo de la zona del control de la temperatura

: sistema del control de la temperatura

El horno se equipa de 1 par termal y de un regulador de temperatura inteligente.

El horno es controlado por 1 zona.

B: control de la temperatura del instrumento

El regulador de temperatura permite la disposición del tiempo de calentamiento, del tiempo de ocupación, y del tiempo de enfriamiento.

Tiene función del autoajuste y del uno mismo-ajuste, y exhibe el SV y el picovoltio.

parámetros técnicos 3.Main
