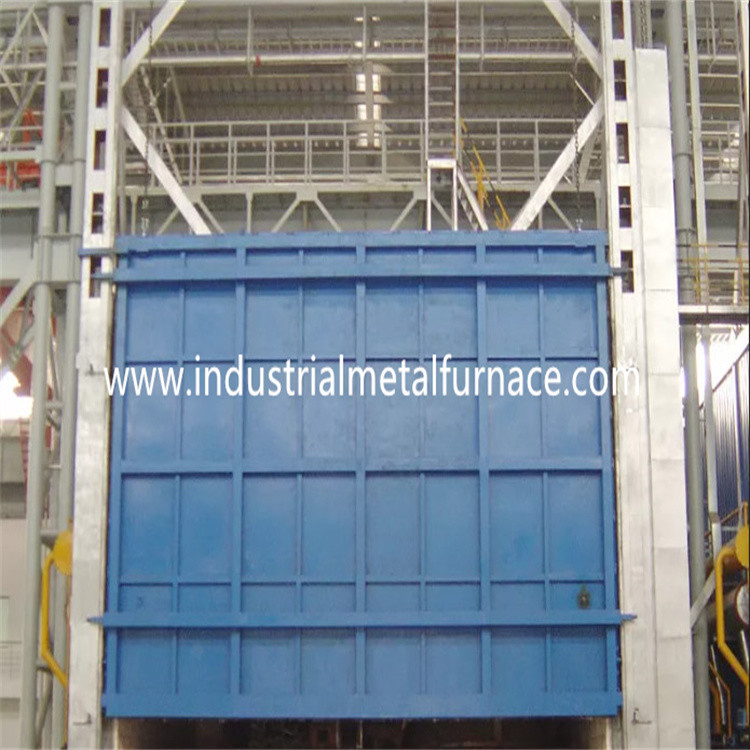

× 2000del×900 hogar inferior del carretón del horno del coche eléctrico de600milímetros que apaga el horno
1. Uso
El horno de hogar eléctrico del carretón RT3-100-12 se utiliza principalmente
para apagar, el acero estructural, el acero fundido, el acero de la primavera y el acero de herramienta.
2. Introducción estructural
El horno de hogar del carretón RT3-100-12 se comprende principalmente de cuerpo del horno,
sistema de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, elemento de calefacción,
dispositivo de la circulación y sistema del control de la temperatura.
cuerpo de 2,1 hornos
La estructura de acero del coche del bottm del cuerpo al por mayor del horno se hace de 8-12#
acero seccional y placas de acero de ≥4mm. El pilar lateral y los pilares traseros son
hizo del acero seccional, y se refuerzan con bracings de acero seccionales.
La pared externa del horno se pinta con 2 capas de cartillas, y 2
capas de pintura de capa. Pintan a la parte fundamental del horno con a prueba de calor
pintura.
2,2 que alinean
La carretilla del horno del tratamiento térmico se construye con un sistema de la todo-fibra. La guarnición
el material usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas. El aluminio
las fibras se precomprimen en los bloques (gravedad de la compresión: ≥230Kg/m3) y entonces
fijado al cuerpo del horno por las piezas de acero inoxidables redondas. Esta guarnición refractaria
la estructura tiene las ventajas de la conductividad de pocas calorías, capacidad antichoque fuerte,
y lucha contra la erosión. La guarnición tiene un grueso total de 350m m. El aluminio del silicato
la fibra resiste una temperatura máxima de 1260℃.
sistema de la puerta de 2,3 hornos y del up-down de la puerta
El tipo de alta temperatura puerta de la carretilla del horno se comprende de la guarnición de la todo-fibra y
cubierta de la estructura de acero. El marco de puerta se hace de la placa de acero de 12m m. La puerta es
construido con los bloques de aluminio de la fibra del silicato lo mismo que ése para el cuerpo del horno.
la estructura total del horno mantiene su forma mientras que está calentada.
Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y hacia abajo
por el alzamiento. Y se sella por la primavera.
carretón 2,4
El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros, calor
placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre resistentes del carretón.
estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 12m m.
El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.
rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión es
se hace del acero 45#, y de él sometido a un tratamiento térmico. El transporte de la transmisión está del pesado
tipo pilar que lleva llevar el peso. Hay un total de 6 de ruedas, y cada uno
la rueda está del diámetro 240m m.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación de ladrillos refractarios del alto alúmina,
ladrillos refractarios ligeros, y ladrillos de la preservación del calor. El cuerpo de la levantamiento de muros del carretón
tiene ranura de la instalación de los elementos de calefacción para la instalación fácil de los elementos de calefacción.
Las piezas y la sección de rodamiento afectadas de peso bricked especialmente con el tipo pesado
altos ladrillos refractarios de aluminio. Hay también espacio libre dejado para la guarnición refractaria
extensión cuando está calentado.
La placa frontal del carretón se echa con Ni7N, 30m m. El temperature≤1200℃ máximo. Tiene
uso a largo plazo sin la deformación y agrietarse.
Lacre: El sello entre la puerta del horno y cuerpo y carretón del horno es más importante.
El sello entre la puerta del horno y el cuerpo del horno adopta la estructura de la compresión de la primavera.
El sello entre el carretón y el cuerpo del horno es sello del ladrillo y de la fibra especial-formados
bloque del algodón.
elemento de calefacción 2,5
elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr27AL7Mo2
se montan en 5 paredes laterales, paredes bilaterales, pared trasera, puerta del horno y parte inferior del carretón.
Las tiras de la resistencia se producen a través de moldes especiales, y están instaladas en
pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana entre la pared de la fibra
y las tiras de la resistencia para evitar cortocircuito. Hay 1 zona de calefacción. Toda la ventaja-hacia fuera
las barras del conductor se hacen del material de φ16 0Cr27AL7Mo.
sistema de control eléctrico 2,6
Control de la temperatura: el horno adopta el regulador de temperatura inteligente para controlar
la temperatura que tiene función autoajustable para calcular el parámetro ideal del PID
y alcance una estabilidad de temperatura. El regulador de temperatura tiene las funciones de
alarma de sobrecalentamiento y protección termal de la fractura de los pares.
El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento entre
temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.
El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. Se regula el poder
de la manera de regla proporcional del tiempo.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador y
un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción se equipa de
amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad,
y medidas de conexión a tierra seguras.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,
compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente
ligado para asegurar la seguridad de la operación.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
El 100KW+5% (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
1200℃
(apagando temperatura:
AISI4340, 850℃;
Acero de aleación D2, 1050℃;)
|
| 4 |
Zona de control |
1 zona |
| 5 |
Tamaño de trabajo eficaz |
2000×900×600m m (L×W×H) |
| 6 |
Piezas del trabajo |
φ430×690mm, 4pcs por el lote |
| 7 |
Conexión del elemento de calefacción |
Y |
| 8 |
Uniformidad de la temperatura |
±10℃ |
| 9 |
Exactitud de la medida de la temperatura |
±2℃ |
| 10 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 11 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura de Huibang con la alarma excesiva de la temperatura; |
| 12 |
subida de la temperatura superficial del horno |
<45℃ |
| 13 |
Elemento de calefacción |
0Cr27AL7Mo2 |
| 14 |
Placa frontal del carretón |
Ni7N, 30m m |
| 15 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 16 |
Revestimiento de horno |
Fibra refractaria da alta temperatura |
| 17 |
Método de la abertura de la puerta del horno |
Up-down eléctrico del alzamiento, sellado por la primavera |
| 18 |
Método móvil del carretón |
Por el reductor de velocidad cycloidal del engranaje del perno 2.2KW |
4. Alcance de la fuente
| No. |
Artículo |
Q'ty |
Notas |
| 1 |
Cuerpo del horno |
1 sistema |
|
| 2 |
Carretón |
1 sistema |
Incluyendo la placa frontal del carretón |
| 3 |
Sistema de conducción eléctrico |
2 sistemas |
1 fijado para el carretón y 1 fijado para la puerta |
| 4 |
Elemento de calefacción |
1 sistema |
Tira 0Cr27AL7Mo de la resistencia |
| 5 |
Sistema del control de la temperatura |
1 sistema del horno |
Incluyendo la pantalla táctil |
| 6 |
Gabinete de control |
1 PC |
|
| 7 |
Regulador de temperatura |
1 PC |
|
| 8 |
SCR |
3 PC |
|
| 9 |
Alambre de ventaja de la remuneración |
20 metros |
|
| 10 |
Pares termales |
1 PC |
0-1200 |
| 11 |
Componentes eléctricos |
1 sistema |
SCR, interruptor del aire, amperímetro, voltímetro, retransmisión del calor, e interruptores |
