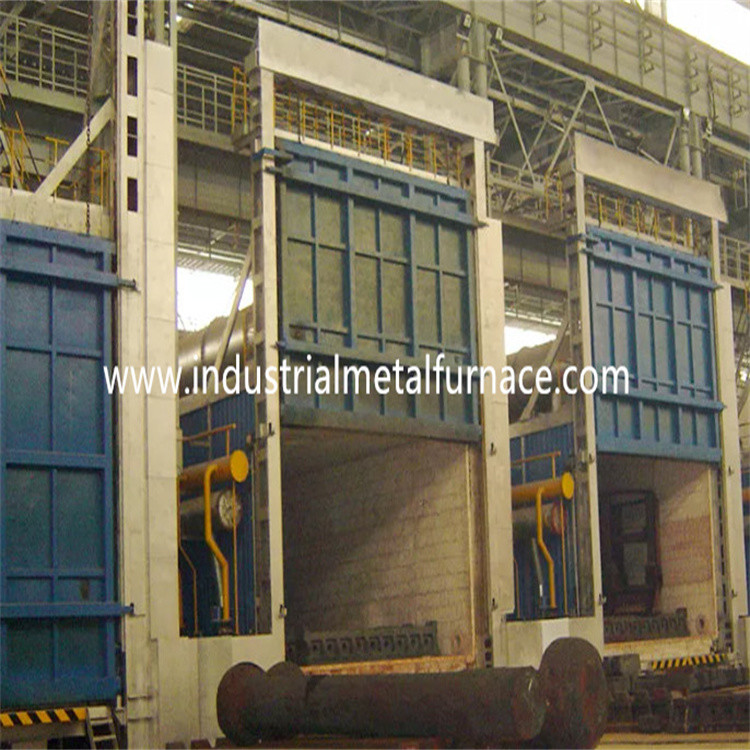

Horno inferior 2500×1300×1100m m 400℃ del coche eléctrico del tratamiento térmico

horno inferior del coche eléctrico de 2500×1300×1100m m, horno de hogar del carretón

1. Uso

El horno de hogar eléctrico del carretón RT3-105-6 está principalmente

utilizado para recocer, moderando, acero estructural, acero de molde,

acero de la primavera, acero de herramienta, productos de aluminio y motores.

introducción 2.Structural

El horno de hogar del carretón RT3-105-6 se comprende principalmente de

sistema del cuerpo, de la guarnición, del horno de la puerta y de la puerta de la compresión del horno,

carretón, elemento de calefacción, dispositivo de la circulación y sistema del control de la temperatura.

cuerpo de 2,1 hornos

La estructura de acero del cuerpo inferior del horno del coche se hace de 10-12#

acero seccional y placas de acero de ≥3mm. El pilar lateral y los pilares traseros

se hacen del acero seccional, y se refuerzan con acero seccional

bracings. La pared externa del horno se pinta con 2 capas de cartillas,

y 2 capas de pintura de capa. Pintan a la parte fundamental del horno con calor

pintura resistente.

2,2 que alinean

El cuerpo de alta temperatura del horno de hogar del carretón se construye con un sistema de la todo-fibra.

El material de alineación usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.

Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:

≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas.

Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene un grueso total

de 240m m. La fibra de aluminio del silicato resiste una temperatura máxima de 950℃.

sistema de la puerta de 2,3 hornos y del up-down de la puerta

La puerta eléctrica del horno de hogar del carretón se comprende de la guarnición de la todo-fibra y

cubierta de la estructura de acero. El marco de puerta se hace de la placa de acero de 10m m. La puerta

se construye con los bloques de aluminio de la fibra del silicato lo mismo que eso para el cuerpo del horno.

La estructura total del horno mantiene su forma mientras que está calentada.

Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y

hacia abajo por el alzamiento. Y se sella por la primavera.

carretón 2,4

El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros,

placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre a prueba de calor del carretón.

estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 10m m.

El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.

rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión

se hace del acero 45#, y es sometido a un tratamiento térmico. El transporte de la transmisión está de

tipo pesado pilar que lleva llevar el peso. Hay un total de 2 pares de ruedas,

y cada rueda está del diámetro 240m m.

cuerpo de la levantamiento de muros: El carretón se construye con una combinación de alto material refractario del alúmina

ladrillos, ladrillos refractarios ligeros, y ladrillos de la preservación del calor. El cuerpo de la levantamiento de muros

del carretón tiene ranura de la instalación de los elementos de calefacción para la instalación fácil de la calefacción

elementos. Las piezas y la sección de rodamiento afectadas de peso bricked especialmente con

tipo pesado altos ladrillos refractarios de aluminio. Hay también espacio libre dejado para

extensión de alineación refractaria cuando está calentado.

Lacre: El sello entre la puerta del horno y cuerpo y carretón del horno está más

importante. El sello entre la puerta del horno y el cuerpo del horno adopta la primavera

estructura de la compresión. El sello entre el carretón y el cuerpo del horno es sello de

bloque especial-formado del algodón del ladrillo y de la fibra.

elemento de calefacción 2,5

elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr25AL5

se montan en 5 paredes laterales, paredes bilaterales, pared trasera, puerta del horno y carretón

parte inferior. Las tiras de la resistencia se producen a través de moldes especiales, y están instaladas

en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana en medio

la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay 1 calefacción

zona. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr25AL5.

sistema de control eléctrico 2,6

Control de la temperatura: el horno adopta el regulador de temperatura inteligente a

controle la temperatura que tiene función autoajustable para calcular el PID ideal

parámetro y alcanzar una estabilidad de temperatura. El regulador de temperatura tiene

las funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.

El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento en medio

la temperatura y los movimientos de motor. Cada zona se fija con una temperatura excesiva

alarma. El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección.

el poder se regula de la manera de regla proporcional del tiempo.

El sistema de la impulsión del control es un grande-poder que acciona uno completo con a

radiador y un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción

se equipa del amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en

protección del dispositivo de seguridad, y medidas de conexión a tierra seguras.

Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,

compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente

ligado para asegurar la seguridad de la operación.

2,7 sistema de circulación del aire caliente:

Se comprende principalmente de dos fans centrífugas y de una placa de guía del aire en el horno.

El calor emitido por el elemento de calefacción está soplado uniformemente al funcionamiento eficaz

área por la fan de circulación a través de la placa de guía del viento. Se hace la placa de guía del aire

de 1Cr18Ni9, y la fan y el eje se hacen de 1Cr18Ni9Ti. Para asegurar

el uso normal de transportes, la cámara de enfriamiento es refrigeración por aire.

Dispositivo de la guía: circula principalmente el aire generado por la fan de circulación en el horno

a lo largo de la dirección de la placa de guía con eficacia en el horno, para hacer el aire adentro

el horno produce la convección rápida, para alcanzar la meta de la temperatura

uniformidad. Los materiales de la placa de guía del viento y del marco toda se hacen de 304

placa de acero inoxidable. La placa de guía del aire y el marco están conectados en a

manera movible de asegurar la extensión libre de la placa de guía del aire bajo temperatura alta,

y es conveniente para la reparación y el mantenimiento.

parámetros técnicos 3.Main
