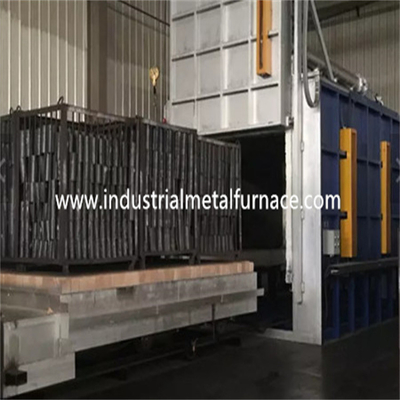

Horno inferior del tratamiento térmico 1400℃ del coche eléctrico del horno para los ejes y las herramientas 1500×800×800m m

Horno eléctrico del tratamiento térmico 1400℃,

Horno de la invitación de calor para los ejes y las herramientas

1. Uso

El horno de hogar eléctrico del carretón RT3-120-14 se utiliza principalmente para

el tratamiento térmico de las piezas de la estructura de acero, echó las piezas de acero, barra del eje

piezas, productos de acero de herramienta, etc.

2. Introducción estructural

El horno inferior del coche RT3-120-14 se comprende principalmente de cuerpo del horno,

sistema de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, elemento de calefacción,

y sistema del control de la temperatura.

cáscara de 2,1 hornos

El cuerpo de acero del horno del horno para el tratamiento térmico de metales se hace

de las placas de acero de acero 6-8# y de 3-14m m seccionales. Hay una capa de aislamiento

tablero del amianto en la cáscara del horno para reducir la temperatura de la cáscara.

el tablero del amianto se pega con el algodón de aluminio de la fibra del silicato con temperatura

resistencia de 1000 grados, asegurarse de que la temperatura de la cáscara esté menos

que 50℃.

La puerta del horno de la invitación de calor es levantada eléctricamente hacia arriba y hacia abajo por el alzamiento.

La superficie externa de la cáscara del horno se trata con la pintura ambiental a

hágalo hermoso.

revestimiento de horno 2,2

2.2.1 el calor que trata los hornos y la guarnición del equipo se hace de la mullita del AL₂O₃ del 75%

ladrillos;

2.2.2 temperaturas máximas del revestimiento de horno son 1400℃.

tarifa del agujero de aire 2.2.3: 5-6%;

conductividad termal 2.2.4: KcaL/m.h.c>0.9;

sistema aislador 2,3 de cuerpo y de carretón del horno

El material de aislamiento está cercano a fuera del revestimiento de horno y consiste

de 4 capas.

1ra capa: ladrillos de la mullita, resistencia térmica de 1400℃;

2da capa: altos ladrillos de aluminio ligeros, resistencia térmica de 1250℃;

3ro capa: algodón de aluminio de la fibra del silicato, resistencia térmica de 1100℃;

4ta capa: ladrillo de la tierra de diatomeas, resistencia térmica de 900℃;

La capa que está cercana a la cáscara del horno se hace de algodón y del amianto de la fibra

tablero, resistencia térmica de 500-800℃;

Toda la capa del aislamiento se hace de ladrillos estándar con el tamaño de 230×113×65m m.

elemento de calefacción 2,4

2.4.1 el elemento de calefacción se hace de la barra del carburo de silicio U30;

2.4.2 el elemento de calefacción se divide en 2 zonas.

2.4.3 los elementos de calefacción se distribuyen a ambos lados de cámara y del carretón del horno.

barras para la cámara del horno, barras del carburo de silicio 18pcs del carburo de silicio 6pcs para el carretón.

gabinete de control 2,5

zona de control 2.5.1: 2 zonas;

2.5.2 PID automático y control de programa;

2.5.3 sobre poder de la temperatura de la función, sobre temperatura suenan de la función de la alarma;

2.5.4 gabinete de GGD con el espray electrostático;

2.5.5 regulador de temperatura de Changzhou Huibang GR858P;

sistema de medida de 2,6 temperaturas

2.6.1 los pares termales es tipo de S, base del rodio del platino-platino;

envoltura 2.6.2 de pares termales: tubo del corindón;

parámetros técnicos 3.Main

4. Alcance de la fuente

5. Origen de los componentes
