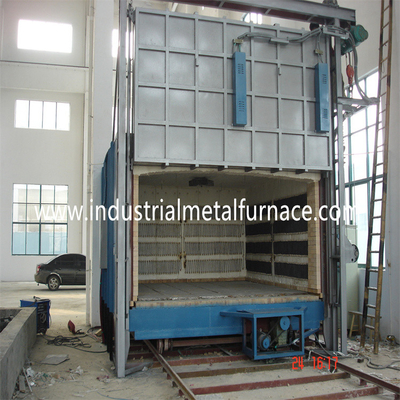

Calor del hogar del carretón que trata los hornos inferiores del coche
Zona eléctrica 2400×1700×1300m m del equipo 1
1. Introducción de la compañía
Nuestra compañía es un proveedor profesional del horno de la invitación de calor. Tenemos diverso
hornos del tratamiento térmico tales como horno de la correa de la malla, tipo horno del hoyo, eléctrico
horno del tratamiento térmico, hornos de gas de la invitación de calor, resistencia encajonada
horno, horno de recocido del alambre de acero, etc. hablando de los hornos inferiores del coche,
tenemos hornos de hogar del carretón del tipo de gas y de la resistencia eléctrica. El horno
podía ser 1 tipo de la puerta, o el tipo de 2 puertas. El carretón del horno podía también estar de inclinar el tipo.
parámetros técnicos 2.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
de acuerdo con el tamaño del horno (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
650℃ |
| 4 |
Zona de control |
1 zona |
| 5 |
Tamaño de trabajo eficaz |
modificado para requisitos particulares |
| 6 |
Conexión del elemento de calefacción |
Y |
| 7 |
Uniformidad de la temperatura |
±10℃ |
| 8 |
Exactitud de la medida de la temperatura |
±1℃ |
| 9 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 10 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura de Shimaden con la pantalla táctil de la comunicación, 10inch con la curva de proceso del sistema y del almacenamiento, y reserva y pregunta, transferencia directa de los datos históricos. |
| 11 |
subida de la temperatura superficial del horno |
<35℃ |
| 12 |
Elemento de calefacción |
0Cr25AL5 (material de la correa) |
| 13 |
Material de placa del hogar del carretón |
Acero a prueba de calor de CrMnN, 30m m gruesos |
| 14 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 15 |
Revestimiento de horno |
Fibra refractaria estándar |
| 16 |
Método de la abertura de la puerta del horno |
up-down eléctrico del alzamiento 1Ton, sellado por la primavera |
| 17 |
Método móvil del carretón |
Por el reductor de velocidad cycloidal del engranaje del perno 3KW |
| 18 |
Puerto de extractor del humo |
La una pieza de los tubos de escape de φ219mm está instalada en la pared posterior del cuerpo del horno, y el tamaño abierto es ajustable |
introducción 2.Structural
El horno de hogar del carretón se comprende principalmente del horno
sistema de la cáscara, de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón y
mecanismo de la tracción del carretón, sellando entre el cuerpo del horno y el carretón,
elemento de calefacción y accesorios, sistema del control de la temperatura.
cuerpo de 2,1 hornos
La cáscara inferior del horno del coche del alivio de tensión se suelda con autógena con la placa de acero,
el grueso de la placa de acero ≥3mm.
2,2 que alinean
El cuerpo inferior quneching del horno del coche se construye con un sistema de la todo-fibra.
sistema de la puerta de 2,3 hornos y del up-down de la puerta
La puerta quneching del horno de hogar del carretón se comprende de la guarnición y del acero de la todo-fibra
cubierta de la estructura. El marco de puerta se hace de la placa de acero de 10m m.
Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y hacia abajo
por el alzamiento. Y se sella por la primavera.
2,4 carretón, 1 fijado;
elemento de calefacción 2,5
elemento de calefacción: Las tiras acanaladas de la resistencia de la aleación de la forma de la resistencia 0Cr25AL5
se montan en 2 paredes laterales.
sistema de control eléctrico 2,6
Control de la temperatura: El sistema de la impulsión del control es un grande-poder que acciona uno
termine con un radiador y un sistema de refrigeración por aire. Hay también un interruptor del aire.
El lazo de calefacción se equipa del amperímetro, voltímetro, elemento de calefacción encendido-apagado
indicador, poder-en la protección del dispositivo de seguridad, y medidas de conexión a tierra seguras.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,
compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente
ligado para asegurar la seguridad de la operación.
