Calor eléctrico de envejecimiento del tratamiento térmico
Horno del tratamiento para las piezas de aluminio
1. Uso

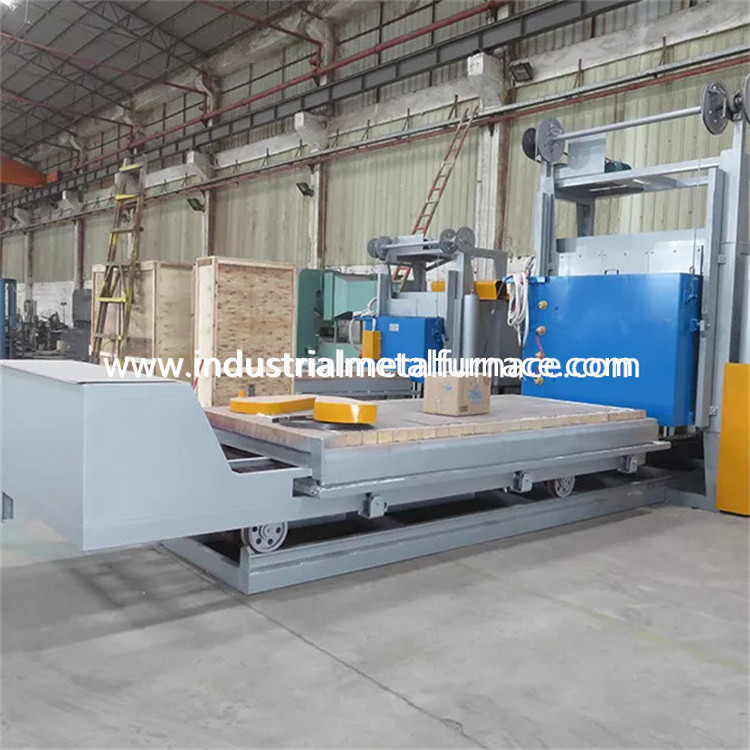

El tratamiento térmico del hogar del carretón de la baja temperatura RT3-200-5
el horno se utiliza principalmente para el tratamiento térmico y el recocido de envejecimiento de los productos de aluminio.
2. Introducción estructural
El horno del tratamiento térmico RT3-200-5 se comprende principalmente del horno
cáscara, guarnición, puerta del horno y mecanismo de elevación de la puerta, puerta del horno
mecanismo de la compresión, carretón y mecanismo del dibujo, sello en medio
cuerpo y carretón del horno, elemento de calefacción y dispositivo fijo, circulando
sistema del control automático de la temperatura de la fan y del horno.
cáscara de 2,1 hornos
Se hace la estructura de acero eléctrica de la superficie del fabricante del horno del tratamiento térmico
de las placas de acero de acero 10-12# y de 4m m seccionales. El pilar y la parte posterior laterales
los pilares se hacen del acero seccional, y se refuerzan con acero seccional
bracings. La pared externa del horno se pinta con 2 capas de cartillas,
y 2 capas de pintura de capa. Pintan a la parte fundamental del horno con calor
pintura resistente.
2,2 que alinean
El cuerpo al por mayor del horno de hogar del carretón se construye con un sistema de la todo-fibra.
El material de alineación usado es fibras de la norma de calidad del hihg fijadas por las piezas de acero redondas.
Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:
≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas.
Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,
capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene un grueso total
de 260m m. La fibra de aluminio del silicato resiste una temperatura máxima de 950℃.
La fibra refractaria se hace de Luyang, Shandong.
sistema de la puerta de 2,3 hornos y del up-down de la puerta, mecanismo del sello de puerta del horno
La puerta da alta temperatura del horno de hogar del carretón se comprende de la guarnición de la todo-fibra
y cubierta de la estructura de acero. El marco de puerta se hace de la placa de acero de 10m m.
la puerta se construye con los bloques estándar de alta calidad de la fibra lo mismo que ésa para el horno
cuerpo. La estructura total del horno mantiene su forma mientras que está calentada.
Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y
hacia abajo por el alzamiento. Y es sellado por el uno mismo-peso de la puerta del horno.
carretón 2,4
El carretón se comprende del bastidor del carretón, placa de la superficie del carretón, ruedas, material refractario
cuerpo de la levantamiento de muros, mecanismo de arrastre del carretón.
estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 10m m.
El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.
rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión
se hace del acero 45#, y es sometido a un tratamiento térmico. El transporte de la transmisión está de
tipo pesado pilar que lleva llevar el peso. Hay un total de 3 pares de ruedas,
y cada rueda está del diámetro 300m m.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación de alto alúmina pesado
ladrillos refractarios, ladrillos refractarios ligeros, y ladrillos de la preservación del calor. Afectado
las piezas y la sección de rodamiento de peso bricked especialmente con el tipo pesado alto aluminio
ladrillos refractarios. Hay también espacio libre dejado para la extensión de alineación refractaria
cuando está calentado.
Mecanismo de arrastre del carretón: El mecanismo móvil del carretón adopta modo uno mismo-que camina,
y se mueve en y del hogar de horno por el reductor. El movimiento del carretón
es estable y confiable.
Lacre: El lacre es un vínculo muy importante en diseño del horno. Afecta directamente
la uniformidad de la temperatura en el horno y la vida de servicio del horno. En
la misma época, el consumo de energía y la calidad del tratamiento térmico del
el objeto también se afecta grandemente.
El sello entre la puerta del horno y cuerpo y carretón del horno es más importante.
El sello entre la puerta del horno y el cuerpo del horno adopta la estructura de la compresión de la primavera.
El sello entre el carretón y el cuerpo del horno es sello del ladrillo y de la fibra especial-formados
bloque del algodón.
elemento de calefacción 2,5
elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr25AL5 son
montado en paredes bilaterales. Las tiras de la resistencia se producen a través de moldes especiales,
y son instalados en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana
entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay la calefacción 3
zonas. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr25AL5.
sistema de control eléctrico 2,6
Control de la temperatura: el horno de envejecimiento del tratamiento térmico adopta el regulador de temperatura inteligente para controlar
la temperatura que tiene función autoajustable para calcular el parámetro ideal del PID
y alcance una estabilidad de temperatura. El regulador de temperatura tiene las funciones de
alarma de sobrecalentamiento y protección termal de la fractura de los pares.
El horno de la invitación de calor para el metal tiene 3 zonas del control de la temperatura para controlar el acoplamiento
entre la temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador y
un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción se equipa del amperímetro,
voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad, y la conexión a tierra segura
medidas.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta, puerta
compresión, y puerta en-hacia fuera el movimiento. También los movimientos se ligan necesariamente a
asegure la seguridad de la operación.
2,7 sistema de circulación del aire caliente:
Se comprende principalmente de tres fans y placas de guía centrífugas del aire en el horno. El calor
emitido por el elemento de calefacción es soplado uniformemente a la zona de trabajo eficaz por la circulación
fan a través de la placa de guía del viento. La placa de guía del aire se hace de 1Cr18Ni9, y de la fan y
el eje se hace de 1Cr18Ni9Ti. Para asegurar el uso normal de transportes, el enfriamiento
el método es refrigeración por aire.
2.8dispositivodeguía
Es principalmente circular con eficacia el aire generado por la fan de circulación en el horno adelante
la dirección de la desviación en el horno, para hacer el aire en el horno produzca rápido
convección, para alcanzar el propósito de la temperatura uniforme. Los materiales de la desviación del aire
y el marco todo se hace de la placa de acero inoxidable 304. La desviación y el marco del aire son
movible conectó para asegurar la extensión libre de la desviación del aire debajo de alta temperatura y
facilite la reparación y el mantenimiento.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
200KW (1-100%) ajustable |
| 2 |
Fuente de alimentación |
480V, 3P, 60Hz; |
| 3 |
Temperatura clasificada |
500℃
(temperatura de trabajo normal: 450℃)
|
| 4 |
Velocidad vacía de la subida de la temperatura del horno |
calefacción de ≤0.8h hasta 450℃ |
| 5 |
Zona de control |
3 zonas |
| 6 |
Método del control de la temperatura |
Regulador de temperatura de Changzhou Huibang, pantalla táctil con la comunicación, sobre alarma de la temperatura; |
| 7 |
Tamaño de trabajo eficaz |
3650×1820×1820m m (L×W×H) |
| 8 |
Conexión del elemento de calefacción |
Y Y Y |
| 9 |
Elemento de calefacción |
0Cr25AL5 (tira) |
| 10 |
Placa de la superficie del carretón |
Acero a prueba de calor de CrMnN, 30m m gruesos |
| 11 |
Exactitud de la medida de la temperatura |
±1℃ |
| 12 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 13 |
Método de la abertura de la puerta del horno |
up-down eléctrico del alzamiento 1ton, sellado por el uno mismo-peso de la puerta del horno |
| 14 |
Método móvil del carretón |
Por movimientos cycloidal del reductor de velocidad del engranaje del perno 3KW dentro y fuera del horno |
| 15 |
Fan de circulación |
Fan centrífuga de la refrigeración por aire 7.5KW, 3 sistemas |
| 16 |
Placa de guía del aire |
Placa de 304 SS, 2m m gruesos |
| 17 |
Capacidad de cargamento |
907kgs |
