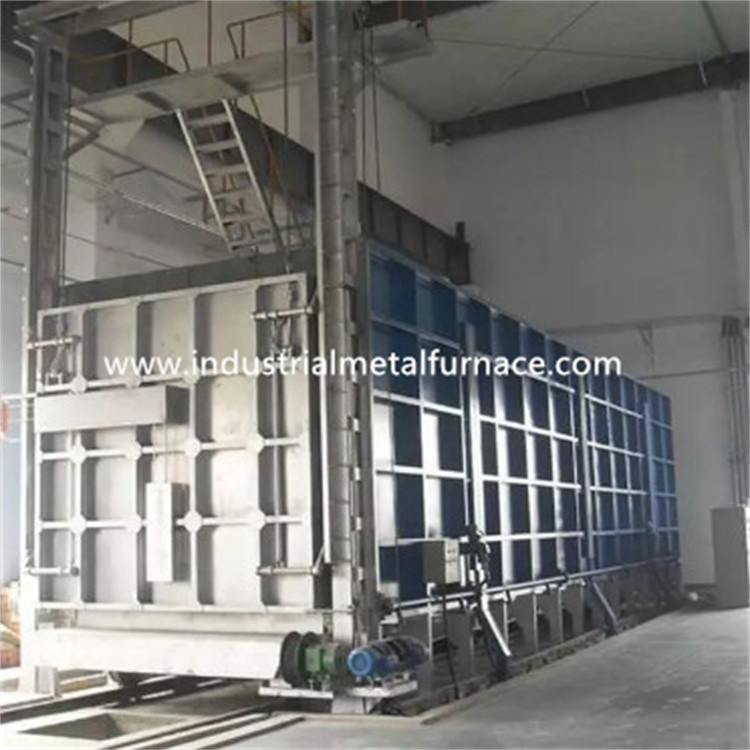

Horno inferior Oven Tilting Trolley Fast Quenching 320KW del coche del tratamiento térmico del hogar del carretón

  Inclinación de la parte inferior de amortiguamiento rápida del coche del hogar del carretón de la carretilla

Horno del tratamiento térmico, horno del tratamiento térmico

1. Ventajas

El tipo inclinable máquina inferior del tratamiento térmico del coche es un ahorro de la energía estándar periódico

horno de la operación con el ahorro ahorro de energía estupendo de la estructura y de energía del 80%.

la carretilla adopta el ladrillo de aislamiento anticolisión, mecanismo inclinable automático, lacre automático

puerta de la carretilla y del horno, y conexión de carril integrada. No necesita la fundación

instalación. Puede ser utilizada cuando se coloca en el de tierra horizontal y ser fijada con

el hierro del cojín de la fundación o el tornillo de la extensión. La inclinación del horno del tratamiento térmico de la carretilla es

utilizado principalmente para el tratamiento térmico del alto cromo y del alto acero de manganeso

bastidores, arrabio y rodillos nodulares, bolas de acero, 45 de acero y piezas de acero inoxidables.

parámetros 2.Technical:

Nota: la compañía puede proporcionar diseño y la fabricación especiales según las necesidades de usuarios.

3.Structure del horno del tratamiento térmico

La cáscara inclinable del horno de la carretilla se suelda con autógena con la placa de acero y el acero de la sección, y la parte inferior del cuerpo del horno está conectada con el carril de la luz de la carretilla. Los usuarios no necesitan la instalación de la fundación, sino necesitan solamente ponerla en la tierra plana del cemento.

El revestimiento de horno adopta el ladrillo refractario ligero como el revestimiento de horno, que ahorra la energía del cerca de 80% comparada con el horno tradicional de la estructura del ladrillo. La manta de la fibra, el ladrillo de la tierra de diatomeas y el polvo largos de la vermiculita se utilizan como materiales de aislamiento térmico. La boca del horno adopta ladrillos anticolisión pesados y el alto ladrillo anti de aluminio pesado de la presión en la superficie de la carretilla. Además de la albañilería refractaria del laberinto entre el cuerpo del horno eléctrico y la carretilla, el mecanismo de aislamiento automático también se utiliza para reducir la pérdida de la radiación térmica y de la convección del horno eléctrico y para mejorar la uniformidad de la temperatura del horno.

El elemento de calefacción del tratamiento térmico del horno de metales se hace de herida da alta temperatura del alambre de la aleación de la resistencia en una forma espiral, que se distribuye en el lado del horno, la puerta del horno, el alambre posterior de la pared y de la carretilla poniendo el ladrillo, y se fija con el ladrillo estándar nacional del zócalo.

La carretilla se equipa de una presión y de una placa resistente da alta temperatura del suelo de horno del acero de molde para llevar las piezas. Para prevenir el daño del elemento de calefacción debido a la escala del óxido generó caer en el hueco de la chapa fonda. El contacto entre la placa del suelo de horno y el cuerpo del horno adopta el tipo enchufable. Para asegurar uso normal, es necesario purgar con frecuencia la escala del óxido debajo de la chapa fonda del horno inferior del coche. Generalmente, purgación una vez por semana. Durante la purga, levante la chapa fonda del horno y purgar la escala del óxido en el surco del alambre de resistencia con aire comprimido. Atención de la paga para evitar que la escala del óxido cause cortocircuito en el alambre del horno.

El tipo dispositivo de la carretilla de la puerta del horno del tratamiento térmico se compone de puerta del horno, de mecanismo de la puerta del horno y del dispositivo de presión de elevación de la puerta del horno. La cáscara de la puerta del horno es soldada con autógena por el acero y la placa de la sección, con una estructura firme del marco, que se apila con la fibra refractaria que presiona los módulos. Se requiere para tener buen funcionamiento y el peso ligero del aislamiento térmico. El dispositivo de elevación de la puerta del horno adopta el dispositivo eléctrico, que se compone principalmente de bastidor de puerta del horno, de haz de la puerta del horno, del reductor, del piñón, del eje de transmisión y del transporte de elevación. Arriba y abajo del movimiento de la puerta del horno es conducido por la transmisión positiva y negativa en el reductor. El reductor de elevación de la puerta del horno también se equipa de un dispositivo del freno, que puede prevenir con eficacia la dislocación de la puerta del horno durante el proceso de elevación. El dispositivo de presión de la puerta del horno adopta la primavera avanzada nacional que presiona la estructura. Cuando el horno necesita ser levantado, el peso del uno mismo de la puerta del horno lanzará automáticamente la puerta del horno a través de la palanca y la moverá horizontalmente de una ciertas distancia y entonces subida. Cuando la puerta del horno baja en el lugar y la puerta del horno necesita ser apretada en la polea de la carretilla, la fuerza de la primavera se trasladará la puerta del horno horizontalmente al estado del lacre de la compresión a través de la palanca. El dispositivo de presión de esta estructura no hace ninguna fricción entre la superficie de la fibra en la puerta del horno y el algodón de la boca del horno, y tiene las características del buen funcionamiento y de la vida de servicio larga.

El marco de la carretilla es formado por el acero de la sección de soldadura, y su rigidez no asegura ninguna deformación debajo de a carga plena. El interior se construye con los ladrillos refractarios, y las piezas fácilmente chocadas del pieza y portadoras se construyen con los ladrillos pesados para aumentar la fuerza estructural del revestimiento de horno. La carretilla adopta la estructura automotora, y el piñón impulsor del reductor conduce la rueda que camina para caminar en la pista. El sello de la carretilla adopta el sello automático de la estructura del laberinto. Cuando la carretilla entra en el horno, se levanta y se sella automáticamente con la acción de la cuesta de la leva y del rodillo. Cuando la carretilla se va, la ranura caerá automáticamente, y la arena de aislamiento en la ranura no necesita ser añadida con frecuencia después de ser llenado. Cuando la carretilla se va, la elevación y la baja de la puerta del horno se controlan eléctricamente, equipado del freno electromágnetico, que puede evitar que la inercia golpee el cuerpo del horno, y el control del dispositivo de seguridad, es decir, después levemente de abrir la puerta del horno, cortó automáticamente el elemento de calefacción y restaurar la fuente de alimentación del mecanismo que viajaba de la carretilla al mismo tiempo. Después de horno la puerta se cierra en el lugar, cortó automáticamente la fuente de alimentación del mecanismo que viaja de la carretilla y restaurar la fuente de alimentación de los elementos de calefacción al mismo tiempo.

Vuelco del mecanismo hidráulico: la energía hydráulica que vuelca el mecanismo se compone del motor, de la válvula del bomba de émbolo, electromagnética y del cilindro del aceite hidráulico. El gabinete de control es controlado por el botón eléctrico, y el dispositivo anti del vuelco está instalado para asegurar uso conveniente.

Nota: el algodón ahorro de energía de la fibra se puede seleccionar para el revestimiento de horno, y el efecto ahorro de energía es más obvio, hasta el cerca de 60%.
