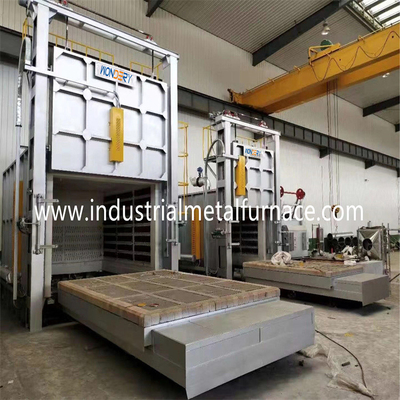

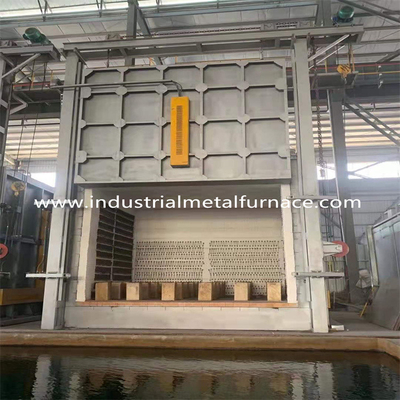

Hornos inferiores eléctricos medianos del coche de carretilla, calor que trata el horno

1. Descripción

Este horno eléctrico del tratamiento térmico es un horno inferior del coche, que se utiliza principalmente para el alivio, el recocido y la calefacción de tensión del metal y de las piezas de la aleación en aire.

condiciones de trabajo 2.Applicable del horno eléctrico

2,1 la altitud no excederá 1000 metros.

2,2 la temperatura ambiente está en el rango del ℃ 5-40.

2,3 la humedad relativa media mensual en el área del uso no será mayor del 90%.

2,4 no hay polvo conductor, gas explosivo y gas corrosivo que puede dañar seriamente el metal y el aislamiento alrededor.

2,5 no hay vibración y turbulencia obvias.

3. parámetro principal

poder clasificado 3,1 250KW el + 10%

3,2 voltaje clasificado 380V, trifásico, 50Hz

3,3 ℃ clasificado de la temperatura 950

3,4 número de zonas de control: 2 zonas;

3,5 tamaño de trabajo eficaz 3000×1600×1400m m (L, W, H);

3,6 método de la conexión del elemento de calefacción: Y;

uniformidad 3,7 de la temperatura del horno: ℃ del ≤± 10

3,8 ℃ del ± 2 de la exactitud del control de la temperatura

≤ vacío 2.5h de la subida de la temperatura del horno 3,9

≤ vacío el 18% del poder de la pérdida del horno 3,10

forma del control 3.11Temperature: tiristor, control del PID

3.12. velocidad de mudanza de la carretilla ~ 5 ~ los 6m/minuto

3.13. subida de la temperatura de ℃ externo del ≤ 45 de la pared de horno

características 4.Structural

  El horno de hogar del carretón de la resistencia eléctrica se compone principalmente de cáscara del horno, del revestimiento de horno, del dispositivo de la puerta del horno, del dispositivo de la carretilla, de elementos de calefacción eléctricos y de control eléctrico.

4,1 la cáscara inferior del horno del coche se suelda con autógena con acero de la sección y la placa de acero para formar una estructura firme del marco.

4,2 la guarnición, el tejado y el lado del horno adoptan la estructura completa de la fibra y se laminan con el silicato de aluminio que la aguja refractaria de la fibra perforó combinado. Esta estructura no sólo reduce la altura del cuerpo del horno, reduce el espacio del horno, reduce el consumo de energía, reduce el coste de producción, pero también prolonga la vida de servicio del horno eléctrico.

4,3 el dispositivo de la puerta del horno de hogar del carretón de la resistencia eléctrica se compone de puerta del horno, de mecanismo de la bisagra de puerta del horno y del dispositivo de presión de la puerta del horno.

  La cáscara de puerta del horno es soldada con autógena por el acero de la sección y la placa de acero en un marco firme, que se apila con la fibra refractaria que presiona los módulos. El lacre entre la puerta del horno y la pared de extremo de la puerta del horno y la cara de la parte frontal de la carretilla adopta el lacre suave para prevenir con eficacia el desbordamiento del gas caliente en el horno.

  El dispositivo de elevación eléctrico se adopta para la elevación de la puerta del horno, que se compone principalmente de bastidor de puerta del horno, de haz de elevación de la puerta del horno, del alzamiento eléctrico, de la polea, del eje de la polea y de otras piezas. La elevación y la baja de la puerta del horno impulsión principal por la rotación positiva y negativa del alzamiento eléctrico. El alzamiento eléctrico para levantar la puerta del horno también se equipa de un dispositivo del freno, que puede prevenir con eficacia la dislocación causada por la inercia de la puerta del horno cuando sube o cae.

4,4 la cáscara de la carretilla es formada por el acero de la sección de soldadura y construida con los ladrillos refractarios dentro. Las piezas fácilmente chocadas y las piezas portadoras se construyen con los ladrillos refractarios pesados (mezclados con la carpeta da alta temperatura en el fango durante albañilería) para aumentar la fuerza estructural del revestimiento de horno. El viajar de la carretilla adopta la estructura de la tracción, y la rueda que viaja es conducida por el piñón de la transmisión del reductor para caminar en el carril. El sello de la carretilla adopta el sello suave entre el ladrillo y el algodón especial-formados de la fibra.

4,5 la chapa fonda del horno de hogar del carretón para el tratamiento térmico adopta las piezas de acero fundido a prueba de calor de CrMnN, ℃ común del ≤ 950 de la temperatura. No puede asegurar ninguna deformación, oxidación y agrietarse funcionando, y evita que el óxido en el objeto caiga sobre el elemento de calefacción eléctrico en el surco del ladrillo en la carretilla.

4,6 el elemento de calefacción del horno eléctrico adopta los alambres de resistencia resistentes des alta temperatura del aluminio del cromo del hierro (0Cr25Al5), que se hiere en un shapeand sprial instalado a ambos lados del horno y en la carretilla. El elemento de calefacción adopta modo espiral de la calefacción del alambre de resistencia.

4,7 control eléctrico: Los adotps del lazo del control de la temperatura el disparador de regla del poder bidireccional del tiristor, y el regulador de temperatura adopta el regulador de temperatura de Shangai Guolong para alcanzar el propósito de actual y ahorro de energía estables. El sistema del control de la temperatura adopta control de dos zonas. La curva de la subida de la temperatura de cada horno en cada zona es registrada por el registrador de Shangai Dahua.
