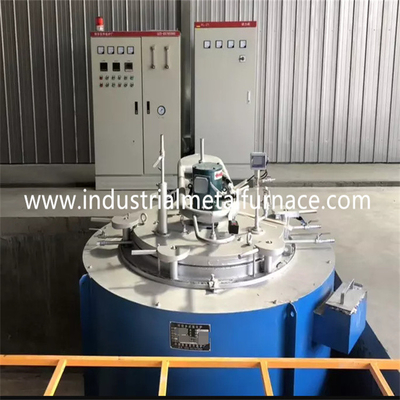

tratamiento térmico industrial Pit Type Gas Nitriding Furnace 75KW de 650C 75kw

tipo industrial horno del hoyo del tratamiento térmico 75kW de la nitruración del gas

1.Application

Esta serie de hornos de la nitruración del gas 75kW es los hornos eléctricos periódicos, que se utilizan para la nitruración suave del gas del acero de carbono, del acero de aleación, del arrabio, de los productos de la metalurgia de polvo y de otros materiales. El tipo horno del hoyo de la nitruración puede ser tipo del vacío o tipo no vacío.

funcionamiento técnico 2.Main

1. Poder clasificado 75KW

2. Tamaño de trabajo eficaz: Φ 800×1000m m

3. Voltaje de fuente de alimentación 380V 50Hz

4. Control de la temperatura de la zona de calefacción: 2 zonas

5. Número de fases del poder/de método de la conexión: Y;

6. ℃ clasificado de la temperatura 650

7. Control del PID del modo del control de la temperatura, regulador de temperatura de Shangai Guolong, registrador sin papel de la temperatura con la alarma de sobrecalentamiento;

8. ℃ del ± 2 de la exactitud del control de la temperatura

9. Uniformidad del ℃ del ± 8 de la temperatura del horno

10. Consumo vacío de la potencia de horno: ≤ el 18%

11. Temperatura de la pared externa del ℃ del ≤ 45 de la cáscara del horno

12. Elemento de calefacción: 0Cr25Al5

13. Modo de calefacción: cuatro lados

14. Alineación de la forma: estructura completa de la fibra

15. Elevación eléctrica de elevación del tornillo de la forma de la cubierta del horno

3. Introducción de la estructura

Este horno eléctrico es un horno periódico de la operación, que se compone de cuerpo del horno, de sistema de aislamiento y de sistema del control de la temperatura.

Se compone de la cáscara del horno, revestimiento de horno, elementos de calefacción, amortigua el tanque del tubo, la cubierta del horno, la fan, el mecanismo de elevación de la cubierta del horno, el etc.

Para cumplir los requisitos de enfriamiento de los clientes para los objetos, el dispositivo de enfriamiento rápido instala un ventilador en la parte inferior del tipo horno del hoyo del tratamiento térmico, y abre varios puertos de enfriamiento en la parte superior del cuerpo del horno. Cuando el horno eléctrico funciona, cierre los puertos de enfriamiento. Al irradiar calor, abra el puerto de la radiación y la fan, de modo que el aire en los flujos del horno y pone en evidencia calor, para alcanzar el propósito del enfriamiento rápido.

sistema de control 4.Electrical

El control de la temperatura adopta el regulador de temperatura de Shangai Guolong. Fijando sus parámetros razonables, el control de zona de temperatura puede ser alcanzado. Usando su función autoajustable en línea, los parámetros del PID del horno se pueden calcular para alcanzar estabilidad de temperatura ideal.

El control de calefacción adopta el tipo de disparador del tiristor. El poder de calefacción de la salida se puede cambiar para realizar el control de la temperatura en la zona de temperatura.

Temperatura sobre sistema de alarma de la temperatura en circuito de control de calefacción; en caso de temperatura excesiva en cierta área (sobre alarma de la desviación se adopta generalmente), el contactor de alta potencia en el circuito principal cortará el circuito de calefacción principal en esta área. Al mismo tiempo, la alarma audible y visual para el horno de la nitruración será dada.

Todos los contactores de la CA, fusibles rápidos, retransmisiones intermedias, interruptores del viaje, interruptores de la operación, botones, indicadores de la señal y otros dispositivos del regulador, operación y dispositivos de exhibición principales son productos confiables producidos por los fabricantes bien conocidos en el país y en el extranjero (marca de Delixi). Los instrumentos de indicación de la corriente y del voltaje tienen vida de servicio sensible, exacta, confiable y larga.

Gabinete de control eléctrico: el cuerpo del gabinete del tipo horno del hoyo de la resistencia eléctrica adopta el gabinete de control manufacturado por los fabricantes profesionales según estándares eléctricos. El tamaño, la estructura y el color del gabinete cumplen con las normas de uso general en el país y en el extranjero, y la instalación, el cableado y la identificación de dispositivos en el gabinete cumplen con estándares relevantes.

La conexión del gabinete de control al circuito principal del cuerpo del horno adopta el alambre aislado la base de cobre. Todas las identificaciones del número del alambre serán hechas de los materiales especiales del número del alambre e imprimieron formalmente para evitar el número del alambre que se cae. Todos los alambres en el foso se marcan con números del alambre cada dos metros para facilitar la inspección de cada línea durante mantenimiento.

5. Después de servicio y del compromiso de las ventas

El horno de la nitruración del gas se autoriza por 13 meses a partir de la fecha del envío.

alcance 6.Supply
