invitación de calor del vacío de poder del pulso 400A Oven Plasma Ion Nitriding Furnace 400A

Fuente de alimentación del pulso del horno de la nitruración del GAS del ION del PLASMA del PULSO del VACÍO de WONDERY

1.Application
El horno industrial de la nitruración del gas se utiliza principalmente para la nitruración del ion, proceso químico nitrocarburizing del tratamiento térmico del plasma del ion (nitruración suave) de piezas mecánicas para modificar la superficie de piezas mecánicas y para obtener las propiedades mecánicas y físicas y químicas requeridas.

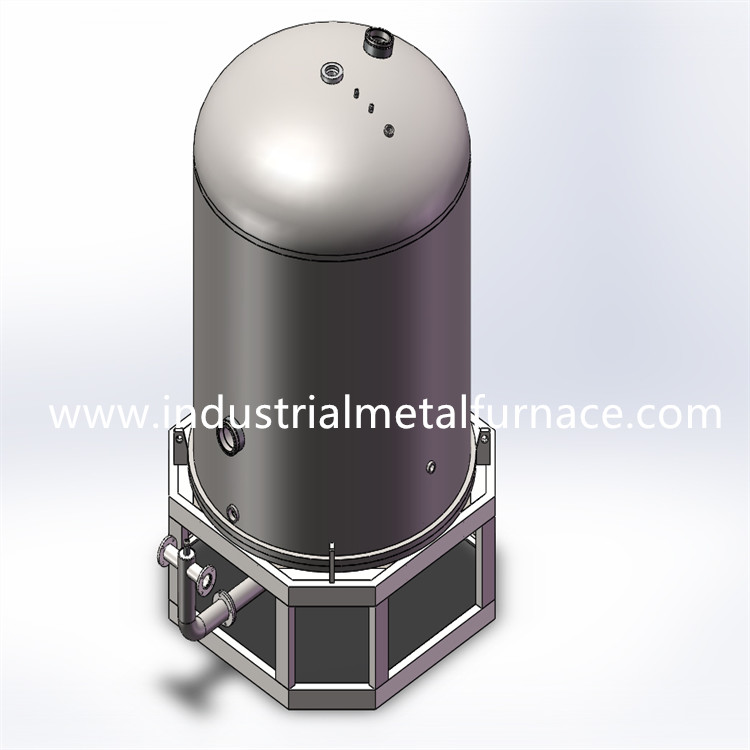

El conjunto completo de horno industrial del tratamiento térmico se compone de fuente de alimentación del pulso del ion, de cuerpo del horno del vacío, de sistema de la adquisición del vacío, de la medida de la temperatura y del sistema de control, del sistema de suministro de gas, del etc.

parámetros 2.Technical


Ciclo de trabajo (fuente de alimentación del pulso): 0.10-0.85 ajustable
Frecuencia del pulso (fuente de alimentación del pulso): 1000hz
Modo de control (fuente de alimentación del pulso): ajuste constante de la frecuencia y de la anchura
Forma de onda de la salida (fuente de alimentación del pulso): onda cuadrada rectangular

3.Pulse Ion Power Supply
fuente de alimentación del ion de 3,1 pulsos
La fuente de alimentación del ion del pulso es un interruptor integrado por componentes de IGBT y el circuito de control, que se añade en base de fuente de alimentación del ion de DC. Con tajar, el pulso actual con el ciclo de trabajo ajustable puede ser obtenido. Comparado con la fuente de corriente continua, la fuente de alimentación del pulso tiene las ventajas del arco rápido que extinguen y ahorros de energía (ahorro de energía del cerca de 20%). Es un producto actualizado de la fuente de corriente continua. Esta fuente de alimentación puede ser ampliamente utilizada en la nitruración del ion, ion que carbura, metalización del ion y otros campos.
La fuente de alimentación del ion del pulso para el horno de la nitruración del gas se equipa de la protección contra cortocircuito del ánodo y del cátodo, sobreintensidad de corriente y sobretensión, fracaso de la fase y el misoperation, que mejora la función de la autopretección de la fuente de alimentación contra factores externos.
La fuente de alimentación del ion del pulso producida por nuestra compañía se divide en tipo del control del instrumento y tipo del control informático.

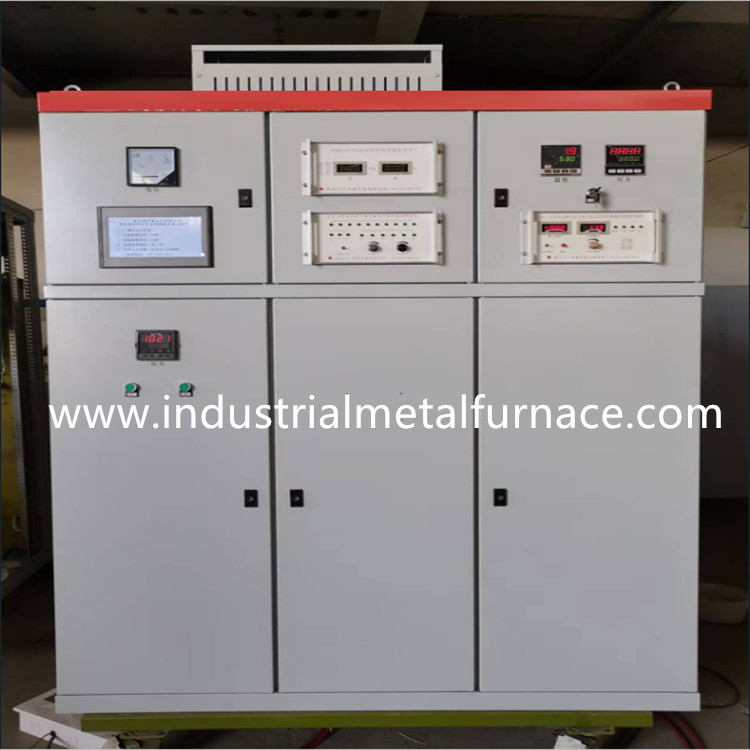

fuente de alimentación controlada del ion del pulso de 3,2 instrumentos
Los usuarios pueden fijar la curva gradual de la subida de la temperatura y el sostenerse en el regulador de temperatura etapa por adelantado según los requisitos de proceso, y la curva de la subida de la presión y la plataforma graduales determinadas del mantenimiento de presión en el regulador de la presión. Con la regulación adaptante borrosa y el control del PID, puede asegurarse de que la temperatura y la presión estén realizadas totalmente en el horno de la nitruración del vacío según el proceso determinado, y terminen el control automático del proceso entero. De esta manera, se ahorra la mano de obra, la influencia de la operación manual en calidad de proceso se evita, y la estabilidad y la reproductibilidad de la calidad del proceso se mejoran grandemente.
La figura siguiente muestra la curva de la temperatura y la curva de la presión de un proceso, que se puede fijar en el regulador de temperatura y el regulador de la presión.
fuente de alimentación pulsada controlada por ordenador del ion 3,3
La fuente de alimentación pulsada controlada por ordenador del ion ha sido ampliamente utilizada para el horno de la nitruración del ion del plasma.
Su anfitrión adopta software industrial chino de la configuración del regulador programable de Mitsubishi y ordenador comercial general (u ordenador industrial), y de los magnetocardiogramas de control. Tiene 10 secciones de subida de la temperatura y de control del PID del aislamiento, con la exactitud del control de la temperatura del instrumento del ℃ del ± 1, 10 secciones de subida de la presión y de control que celebra de la presión, y la exactitud de control de presión del ± 1pA.
El interfaz agradable le permite trabajar en un ambiente relajado. El interfaz y los avisos claros de la ventana hacen la operación simple y fácil. La programación conveniente y flexible permite que usted ajuste los ajustes del parámetro de proceso a tiempo según sus necesidades durante el proceso. Los parámetros de proceso históricos se pueden almacenar para la inspección y la llamada futuras.
Los datos reales de la presión de la temperatura y de horno de la nitruración del gas del proceso entero se almacenan en el ordenador. Después de ser procesado por el software de los gráficos, se exhiben en la pantalla de ordenador bajo la forma de curvas de los gráficos de color, y pueden ser impresos y ser ahorrados, que está de la gran ayuda para analizar y para mejorar el proceso.
Lo que sigue es el interfaz de la ventana de la curva histórica de un dispositivo en nuestra compañía
Esta pantalla puede preguntar la curva de registros históricos, incluyendo curva de la blanco y curva real.
Nota: la línea llena roja en esta pantalla es la curva real registrada de la temperatura, y la línea llena azul es la curva real registrada de la presión.
El equipo controlado por ordenador de la nitruración del ion del pulso mejora grandemente la calidad del proceso de la nitruración del gas y trae la gran conveniencia a los usuarios.
