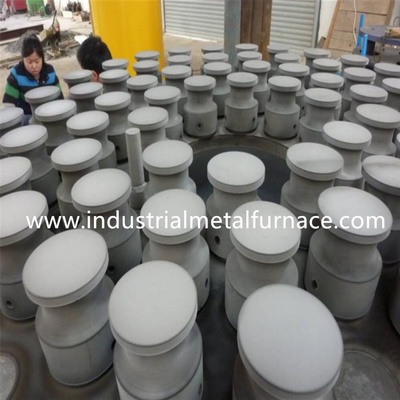

plasma Ion Nitriding Process del tratamiento térmico de 30A Pit Type Wondery Vacuum Over

Wondery limpia el tipo horno del hoyo con la aspiradora del horno de Ion Nitriding Furnace Heat Treatment del plasma

1.Composition

El conjunto completo de horno del tratamiento térmico de la nitruración del ion se compone de fuente de alimentación del ion, de cuerpo del horno del vacío, de sistema de la adquisición del vacío, de sistema de la medida de la temperatura y de control y de sistema de suministro de gas.

1,1 fuente de alimentación del ion

La fuente de alimentación del ion se divide en la fuente de alimentación del ion de DC y la fuente de alimentación del ion del pulso, que los usuarios pueden elegir según sus necesidades.

(A) fuente de alimentación del ion de DC

La fuente de alimentación del ion de DC incluye principalmente el transformador de rectificador, el circuito de rectificador controlable, arco de la oscilación del L-C que extingue el circuito, circuito de reacción del atajo y circuito de control.

Fuente de alimentación del ion del pulso (B)

La fuente de alimentación del ion del pulso es un interruptor integrado por componentes de IGBT y el circuito de control, que se añade en base de fuente de alimentación del ion de DC. Con tajar, el pulso actual con el ciclo de trabajo ajustable puede ser obtenido.

Comparado con la fuente de alimentación del ion de DC, la fuente de alimentación pulsada del ion puede mejorar mejor el efecto hueco del cátodo.

La fuente de alimentación del ion del pulso vuelve la corriente a cero y el resplandor sale una vez en cada ciclo de trabajo (cuando la frecuencia es 1kHz, el ciclo es 1ms), así que el arco que extingue eficacia se mejora.

La fuente de alimentación del ion del pulso puede realizar la regulación independiente del voltaje y actual, y puede cumplir requisitos del proceso diferente.

Comparado con la fuente de alimentación del ion de DC, el ahorro de la energía de la fuente de alimentación del ion del pulso es más de 20/100-25/100.

1,2 cuerpo del horno del vacío

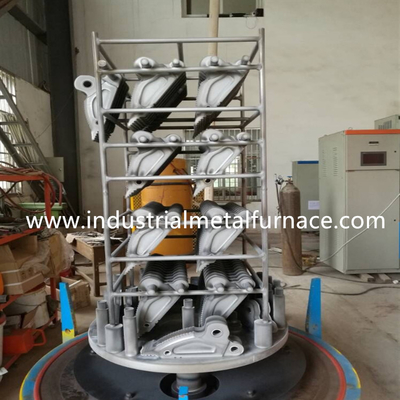

El cuerpo del horno de la nitruración del ion del plasma del vacío del equipo se divide en tres formas: tipo bien (piezas que cuelgan), tipo de campana (piezas que apilan) y tipo integrado.

El cuerpo del horno del vacío se compone de un barril del horno y de un chasis del horno.

El barril del horno se suelda con autógena con las placas de acero y tiene una estructura de la doble-capa, con la refrigeración por agua en el centro. Todas las superficies de aislamiento (surcos) se sellan con los anillos de cierre de goma del vacío. El horno se equipa de la placa del escudo térmico de acero inoxidable y del cátodo. Una ventana panorámica se abre en el barril del horno. El puerto de entrada de aire está instalado en el top del cuerpo del horno.

El chasis del horno se equipa del interfaz de la transmisión de poder del cátodo, del interfaz de la medida de la temperatura, del interfaz de la medida de la presión, del interfaz de la extracción del aire, del etc.

El dispositivo de transmisión del cátodo se compone de la barra del cátodo, sello, cojín aislador, llevando la manga de la columna y del hueco de aire. La ventaja del cátodo está conectada con la placa del cátodo a través del dispositivo de transmisión de poder del cátodo.

El cuerpo del horno del tratamiento térmico del vacío se sella bien para asegurar el grado del vacío requerido por el proceso.

Según los requisitos del tamaño de piezas y de la capacidad de producción procesadas, el cuerpo del horno del vacío tiene suficiente volumen de trabajo.

1,3 sistema del vacío

El sistema de la adquisición del vacío se compone de la bomba de vacío mecánica de la paleta rotatoria, de la válvula electromagnética del vacío y de la válvula de mariposa del vacío, que están conectadas con el cuerpo del horno del vacío a través de los tubos de vacío.

El indicador de vacío de la resistencia se utiliza para medir el grado del vacío de horno del vacío.

1,4 medida de la temperatura y sistema de control

El sistema de la medida y de control de la temperatura se compone del termopar, del circuito del control de la temperatura y del instrumento del control de la temperatura. La señal del milivoltio de la temperatura es obtenida por el termopar, y la temperatura del objeto se controla exactamente con el ajuste del PID del instrumento del control de la temperatura y de los circuitos relacionados.

1,5 sistema de abastecimiento del aire

El sistema de suministro de gas se compone del cilindro del amoníaco, del reductor de presión del amoníaco, del flujómetro y de la tubería de la transmisión del gas.

El horno de la nitruración del ion del plasma del vacío se equipa de dos metros de flujo, uno para la regulación del flujo del amoníaco y el otro para la regulación de carburación del flujo del gas. Los dos gases se mezclan en el horno después de pasar a través del flujómetro, y el proceso nitrocarburizing (nitruración suave) puede ser observado ajustando el ratio del flujo.

2. Parámetros técnicos principales del horno de la nitruración del vacío

¿3.What es un ion horno de la nitruración?

Hablando del horno de la nitruración del ion, podemos ser un poco extraño. El horno de la nitruración del ion es hecho por proceso de la nitruración del ion. Expliquemos el proceso de la nitruración del ion detalladamente.

La temperatura de la nitruración del horno de la nitruración del ion del plasma es básicamente lo mismo que la del gas, generalmente entre 500~540℃. La dureza de la nitruración de diversos materiales corresponde a la temperatura, generalmente entre 450~540℃. Cuando la temperatura es más alta del ℃ 590, la dureza será reducida perceptiblemente debido a la acumulación de nitrógeno.

La velocidad de calentamiento depende de la densidad corriente de la capa superficial del objeto, del ratio del volumen del objeto a la superficie total de la capa superficial que causa brillantez, y de la complejidad y del coeficiente de la disipación de calor del objeto. Reduzca la deformación, y la velocidad de calentamiento no es conveniente para demasiado rápido, generalmente 150~250 ℃/h. La temperatura de mantenimiento debe ser estable y la fluctuación debe ser pequeña. La estabilidad de la temperatura de mantenimiento está estrechamente vinculada a la presión y al voltaje de horno. Según la presión de horno estable, la densidad corriente se estabiliza, para mejorar la estabilidad de la temperatura del aislamiento. La densidad corriente se estabiliza según el voltaje estable, para mejorar la estabilidad de la temperatura del aislamiento.

El tiempo de ocupación de la salida del nitrógeno depende del material de piezas nitrided y del grueso y de la dureza de la capa nitrided. Las gamas de tiempo del aislamiento de diez de minutos a los diez de horas. Cuando el tiempo de la nitruración está dentro de 20h, la nitruración del ion es perceptiblemente mayor que la nitruración del gas. Cuando el tiempo de la nitruración está sobre 20h, el índice de la salida de los dos tipos de nitrógeno está cercano. Puede ser visto que la nitruración del ion es más conveniente para los objetos con capa de la nitruración menos de 0.5m m. Cuando la profundidad de la capa de la nitruración es 0.2~0.5m m, es generalmente 8~20h.
