plasma Ion Nitriding Process 380V del horno de la nitruración de 900v 1000HzGas

Horno del tratamiento térmico de Nitirding del gas del vacío de Wondery, plasma Ion Nitriding Furnace

1. Introducción general

El horno de la nitruración del ion del plasma se utiliza principalmente para la nitruración del ion, tratamiento térmico químico nitrocarburizing del plasma del ion (nitruración suave) de piezas mecánicas para modificar la superficie de piezas mecánicas y para obtener las propiedades mecánicas y fisicoquímicas requeridas.

Parámetros básicos:

configuración 2.Equipment

configuración 3.Standard del equipo

El conjunto completo de horno industrial de la nitruración del gas se compone de fuente de alimentación del ion, de sistema del control automático, de cuerpo del horno del vacío, de sistema de la adquisición del vacío, de sistema de la medida de la temperatura y de control y de sistema de suministro de gas.

cuerpo del horno de 3,1 vacíos

cuerpo del horno de 3.1.1 vacíos

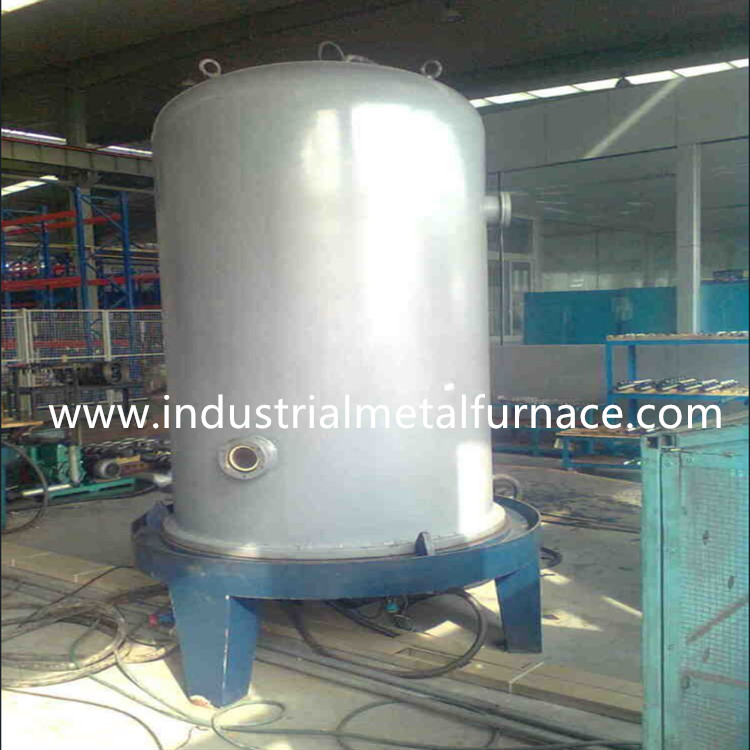

El cuerpo del horno de la nitruración del gas del vacío adopta el tipo de campana estructura, y el cuerpo del horno se compone de base de la cubierta y del horno de la campana. La fabricación del cuerpo del horno será realizada estrictamente de acuerdo con el proceso de soldadura para asegurarse de que todas las superficies de aislamiento no están deformadas y no aseguran los requisitos del sellado al vacío durante mucho tiempo.

cátodo 3.1.2

Ésta es la mayoría de la parte importante del cuerpo del horno del tratamiento térmico de la nitruración, del cual la fuente de la potencia de horno de la nitruración del gas suministra la bandeja material (bandeja del cátodo) para la nitruración el objeto. Debido a la particularidad de la descarga de vacío bajo alto voltaje, la estructura del cátodo se relaciona directamente con si la operación de la nitruración puede ser realizada. La protección longitudinal de la liquidación adoptada por nosotros tenemos las ventajas de la asamblea simple y de la operación confiable.

medida de 2.1.3 temperaturas

El termopar se utiliza para la medida de la temperatura del cuerpo del horno del tratamiento térmico del vacío. Para asegurar la exactitud de la medida de la temperatura de objetos, el método de medida simulada de la temperatura se adopta, que tiene un buen efecto sobre productos totales de la nitruración.

medida de 3.1.4 vacíos

La medida del vacío adopta el indicador de vacío capacitivo de la película, que es exacto y no afectado por la composición del gas.

bomba de vacío 3.1.5

2 sistemas de bombas de vacío rotatorias de la paleta 2X-30 se utilizan.

gas de 3.1.6 nitruraciones

El amoníaco líquido se utiliza generalmente como gas del funcionamiento de la nitruración, y el usuario preparará el amoníaco líquido. La válvula manorreductora del amoníaco es proporcionada por nuestra compañía. Durante la nitruración suave, el usuario también preparará el dióxido de carbono y la válvula manorreductora. El gas de trabajo se despresuriza generalmente a 0.1-0.15Mpa.

fuente de alimentación 3,2

La fuente de alimentación del horno de la nitruración del plasma del ion incluye el transformador de rectificador, el circuito de rectificador del tiristor, el circuito de la generación del pulso y el circuito de control.

El módulo del tiristor (SCR) del circuito de rectificador está de marca japonesa de SanRex.

El módulo rápido del diodo de la recuperación (VD) del circuito de protección está de marca alemana de IXYS.

El módulo de IGBT del circuito de la generación del pulso se selecciona de la marca de Mitsubishi.

El transformador de rectificador especial, el reactor que alisa especial y el inductor están de marca nacional de la calidad.

La fuente de alimentación adopta el circuito solidificado para el control de acción, el circuito es simple, y la confiabilidad se mejora grandemente. Los botones de la operación se proporcionan la protección mutua, de modo que el equipo no sea dañado incluso si los misoperates del operador. El circuito de protección se diseña especialmente para proteger automáticamente el equipo y las partes en el horno incluso si hay un cortocircuito entre el ánodo y el cátodo. Durante la operación, no es necesario hacer el engranaje que cambia según la condición del cebado en el horno, para evitar la falta causada por error humano del juicio, y reducir grandemente la calefacción en el gabinete de control eléctrico.

La fuente de alimentación se equipa de la alarma y de la protección para la fase, la escasez de la fase, la temperatura excesiva y la sobrepresión incorrectas.

circuito de rectificador controlado de silicio 3.2.1

El circuito proporciona el alto voltaje de DC para el equipo. Para asegurar la salida de DC, el disparador defasador de impulso doble del tiristor se adopta. El circuito de disparador defasador tiene las ventajas del circuito simple, de buenas linearidades defasadoras, de la gama defasadora ancha, del buen funcionamiento antiinterferente y del pequeño coeficiente de la ondulación.

circuito de la generación de 3.2.2 pulsos

El circuito taja el alto voltaje de DC en pulsos rectangulares y los entra en el horno del vacío. La fuente de alimentación del pulso tiene ahorro de la energía obvio, arco rápido que extingue y ningún que quema del objeto.

sistema del control automático de 3.2.3 ordenadores

El sistema de control tiene dos modos: manual y automático. El modo lleno-automático puede realizar el control automático del proceso entero. Los parámetros de proceso tales como temperatura y presión de horno son controlados por el ordenador. Las curvas graduales entradas de la subida (presión) y del aislamiento térmico de la temperatura (presión) correspondiente al proceso de la blanco en el ordenador, el control de formación de arcos gradual del sistema, y los parámetros de proceso se pueden corregir en tiempo real. Conveniente para los requisitos especiales de la nitruración del ion.

La temperatura, la presión de horno de la nitruración del vacío y otros datos de proceso del proceso entero se almacenan en el ordenador, procesado por el software de los gráficos, exhibido en la pantalla de ordenador bajo la forma de gráficos de color curve, y puede ser impreso y ser ahorrado. La curva de proceso histórica se puede ver usando el disco duro del almacenamiento grande del ordenador. Para el objeto típico y cargar, la temperatura, la curva de la presión y otros parámetros se pueden ahorrar en el ordenador con el nombre especificado, y el mismo proceso se puede adoptar directamente para lo mismo o el objeto similar.

En este interfaz, usted puede preguntar la curva de la temperatura de la presión registrada en historia, incluyendo curva de la blanco y curva real. La línea llena roja en esta imagen es la curva real de la temperatura registrada, y la línea llena azul es la curva real de la presión registró.

condiciones 4.Installation

4,1 área mínima del sitio requerida para el equipo: piso concreto de los 4m×6m;

4,2 temperatura ambiente: 0 ℃ - ℃ 45;

4,3 humedad relativa: < 85="">

4,4 agua de enfriamiento: presión de agua 0.10-0.3Mpa, ≥ 3m3/h, temperatura ambiente del flujo. Si se utiliza la torre de agua de enfriamiento, la corriente debe ser el ≥ 6m3.

4,5 poder máximo del equipo: 160kW (3P el AC380V±15%)
