Horno de hogar inferior del carretón del horno de la resistencia eléctrica 70KW del coche industrial del tratamiento térmico

1. Breve inducción
El horno de hogar eléctrico del carretón RT3-70-12 se utiliza principalmente para el recocido, amortiguamiento del acero estructural, del acero fundido, del acero de la primavera y del acero de herramienta.

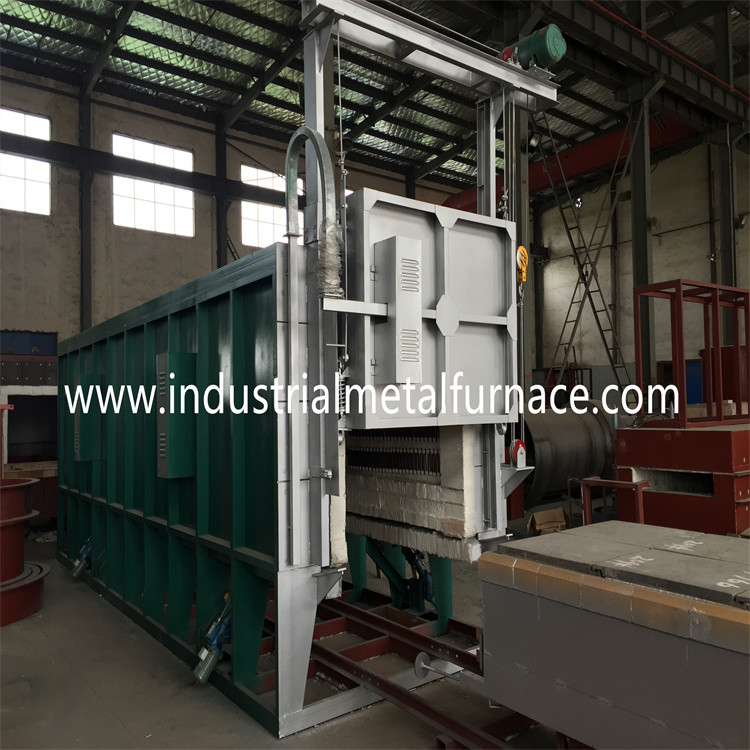

El horno de hogar del carretón del horno se comprende principalmente del sistema del cuerpo, de la guarnición, del horno de la puerta y de la puerta de la compresión del horno, carretón, mecanismo del lacre, elemento de calefacción, sistema del control de la temperatura.

especificación 2.Technical


Notas: Nuestra compañía puede modificar el tamaño del funcionamiento para requisitos particulares del horno para cada cliente.

alineación 3.furnace
El cuerpo del horno se construye con un sistema de la todo-fibra. El material de alineación usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas. Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión: ≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas. Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías, de la capacidad antichoque fuerte, y de la lucha contra la erosión. El material de aislamiento tiene un grueso de 330m m. La fibra de aluminio del silicato resiste una temperatura máxima de 1260℃.

4. lacre del horno

Lacre: El sello entre la puerta del horno y cuerpo y carretón del horno es más importante. El sello entre la puerta del horno y el cuerpo del horno adopta la estructura de la compresión del uno mismo-peso de la puerta del horno. El sello entre el carretón y el cuerpo del horno es sello del ladrillo especial-formado, del bloque del algodón de la fibra y del sello doble de la arena.

5. elemento de calefacción

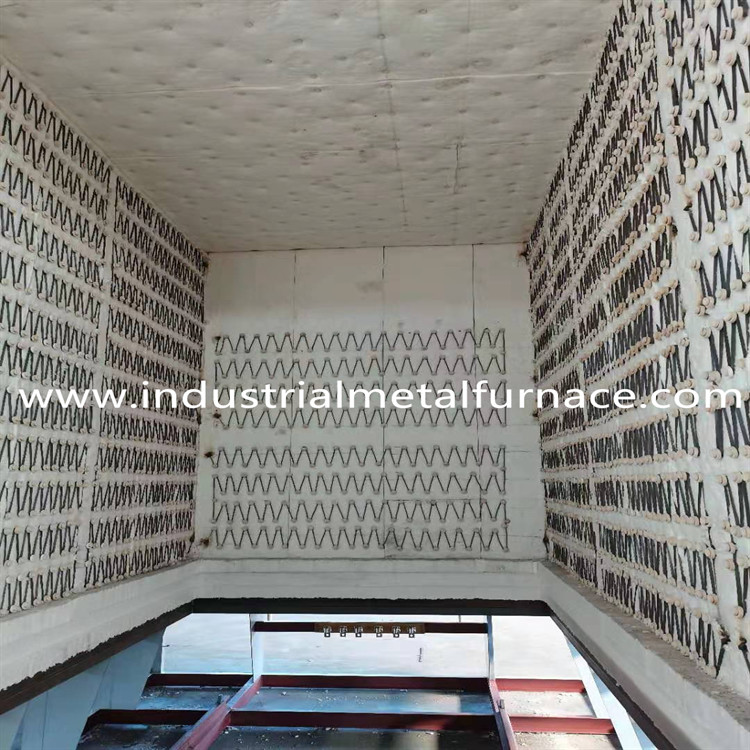

Las tiras de la resistencia de la aleación de la forma del corrugación de la resistencia 0Cr27AL7Mo2 se montan en paredes bilaterales. Las tiras de la resistencia se producen a través de moldes especiales, y son instaladas en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Los tornillos y la junta de cerámica se hacen de los altos materiales de aluminio sinterizados en la temperatura alta para asegurar vida adecuada de la fuerza y de servicio. Hay 1 zona de calefacción. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr27AL7Mo.

Control de la temperatura: el horno adopta el regulador de temperatura inteligente de Shimaden para controlar la temperatura que tiene función autoajustable para calcular el parámetro ideal del PID y para alcanzar una estabilidad de temperatura. El regulador de temperatura tiene las funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.
