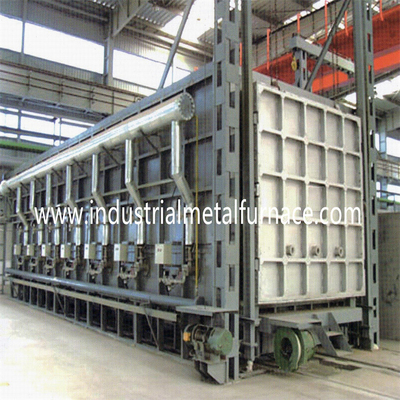

Horno inferior del tratamiento térmico del PLC del alto rendimiento del coche de gas del control

1. Parámetros técnicos


2. Introducción de la estructura
2.1. El esqueleto del cuerpo del horno es soldado con autógena por las diversas secciones de acero grandes y medianas en sitio.

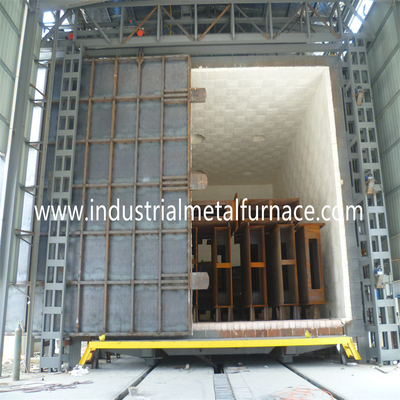

2.2. El revestimiento de horno adopta una estructura completa de la fibra, que ahorra la energía del cerca de 65% comparada con el horno del ladrillo. Utiliza las mantas de alta calidad de la espina de la largo-fibra como materias primas, y utiliza el equipo especial para hacer los módulos, y una determinada cantidad de compresión es reservada durante el proceso de proceso asegurarse de que los módulos están construidos en albañilería. Después de la realización, cada bloque de la fibra de cerámica se amplía en diversas direcciones, para exprimir los módulos juntos en un conjunto sin huecos, para alcanzar un efecto perfecto del almacenaje del calor. Los bloques de la fibra son fijados por los clavos de cerámica. Las ventajas del producto son conductividad termal baja, capacidad de pocas calorías, funcionamiento excelente de la corrosión, estabilidad termal excelente, resistencia de choque termal y aislamiento térmico, y las anclas se arreglan en la superficie fría del cuerpo del horno, que mejora la resistencia da alta temperatura de la fibra.
2.3. El marco de la carretilla es soldado con autógena por los diversos Yo-haces en grande, los aceros del canal, los aceros del ángulo y las placas de acero gruesas. La transmisión de la carretilla adopta la combinación de reductor del motor eléctrico y del engranaje de gusano para conducir la transmisión anticipada del rodillo impulsor a través de la cadena. La albañilería refractaria de la carretilla adopta una estructura formada alto-alúmina del ladrillo, que tiene bueno sellando efecto con el cuerpo del horno y la alta fuerza compresiva. La carretilla y el cuerpo del horno son sellados por el contacto suave, y una ranura de la arena del laberinto y un dispositivo del lacre del cuchillo del lacre de la arena se arreglan en la parte más inferior de la carretilla.
2.4. Sistema de la combustión: varias hornillas están instaladas a ambos lados del horno de aceite, y el flujo del calor intercambia en el horno para asegurar la uniformidad de la temperatura del horno.
2.5. Dispositivo del precalientamiento del extractor del humo: un dispositivo del precalientamiento del extractor del humo está instalado en el extremo superior del horno. Cuando el humo en los pasos del horno a través del precalentador, él es enviado al aire frío por la fan para precalentar, y después enviado a la hornilla por la tubería para la ayuda de la combustión. , e instale una válvula de mariposa manual en el mercado, que puede ajustar la presión en el horno.
2.6. El sistema de control adopta el control de cadena, el indicador digital muestra la temperatura, y los controles del contactor.


3. Configuración del sistema de control eléctrico

Notas: La configuración antedicha se puede cambiar a las marcas de nivel equivalente sin notar al cliente debido a la disponibilidad componente.

4. Condicionesdetrabajoaplicablesdelhornodegasnatural
4,1 la altitud no excederá 1000 metros.
4,2 la temperatura ambiente está en el rango del ℃ 5-40.
4,3 la humedad relativa media mensual en el área del uso no será mayor del 90%.
4,4 no hay polvo conductor, gas explosivo y gas corrosivo que puede dañar seriamente el metal y el aislamiento alrededor.
4,5 no hay vibración y turbulencia obvias.
