Tipo tipo horno del ladrillo refractario de la carretilla de la resistencia eléctrica del tratamiento térmico para los tubos

1. uso del horno

El tipo horno de la carretilla de la resistencia eléctrica se utiliza principalmente para boronizing las tuberías de acero.

El horno de hogar del carretón se comprende principalmente de cáscara del horno, guarnición, puerta del horno, mecanismo de elevación de la puerta del horno y mecanismo de la compresión de la puerta, carretón, mecanismo de la tracción del carretón, sellando entre el cuerpo del horno y carretón, elemento de calefacción y dispositivo fijo, y sistema del control de la temperatura.

2. Especificación técnica

2,1 poder clasificado: El 530KW+5% (1-100%) ajustable;

2,2 fuente de alimentación: 480V, 3P, 60Hz;

2,3 temperatura clasificada: 1050℃ (temperatura de trabajo normal: 850-1000℃);

velocidad de la subida de la temperatura del horno de 2,4 No-cargas: horas ≤2 a 850℃;

2,5 zona de control: medida adicional de la temperatura de 3 puntos de 6 zones+ para la grabación de la temperatura. Y equipado de un canal 3 el registrador de la pantalla táctil del color de 7 pulgadas o un registrador del papel de 3 canales para la impresión y la grabación en tiempo real.

2,6 tamaño de trabajo eficaz: 12000×1800×1000m m (L×W×H);

2,7 conexión del elemento de calefacción: Y;

2,8 uniformidad de la temperatura: ±10℃;

2,9 exactitud de la medida de la temperatura: ±1℃;

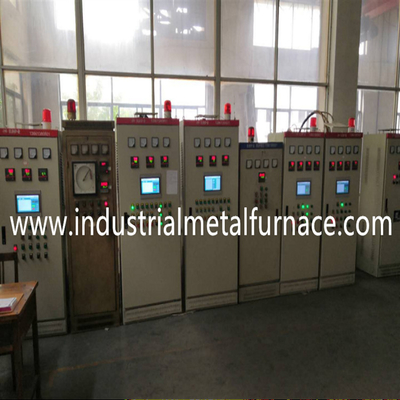

2,10 método del control de la temperatura: SCR, regulador del PID; Regulador de temperatura de Shimaden con 485 interfaces de comunicaciones, pantalla táctil de 10,1 pulgadas. La pantalla táctil puede registrar los datos históricos por más de 1 año, tienda más de 10 procesos y otras funciones, con la alarma de sobrecalentamiento.

subida de la temperatura superficial de 2,11 hornos: <45℃;

2,12 elemento de calefacción: 0Cr21AL6Nb (tira);

2,13 placa frontal del carretón: Acero a prueba de calor de ZG30Cr24Ni7SiN, grueso de 30m m;

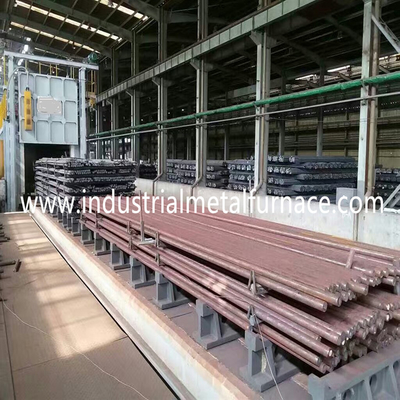

2,14 método de cargamento: Producto cargado en el carretón, y entonces movimientos del carretón en el horno;

2,15 revestimiento de horno: Estructura da alta temperatura de la albañilería del ladrillo refractario;

2,16 capacidad de cargamento: 5 toneladas por el lote;

2,17 entrada del gas: Hay tres mercados inoxidables del gas de la tubería de acero DN100 en el top del horno. Es simple y conveniente abrirse y cerrarse manualmente en la parte más inferior del lado del cuerpo del horno.

2,18 entradas protectoras del gas: Debido al cuerpo largo del horno, cuatro tubos de entrada del gas DN25 se arreglan uniformemente en la parte más inferior del lado del horno y agregaron al tubo de entrada principal del gas DN40. Cada tubo de la sub-entrada del gas y el tubo de entrada del gasóleo tienen válvulas manuales para controlar el flujo.

3. Origen de Componets
