inmersión caliente de 1.6m m a de 5.0m m que galvaniza la línea de proceso altas cabezas del alambre 28 del carbono

inmersión caliente del alto alambre con poco carbono del carbono de 1.6m m a de 5.0m m que galvaniza la línea de proceso

1. Uso

Esta cadena de producción del proceso de la galvanización de la inmersión caliente es conveniente para el recocido continuo y la galvanización caliente del alambre de acero con poco carbono. Considerando que el cliente tiene un plan para producir el alambre de acero galvanizado en baño caliente del alto carbono en el estado avanzado, puede también ser compatible con el proceso del baño de ventaja (alto alambre del carbono que patenta el tratamiento), y no hay necesidad de construir una nueva cadena de producción.

2. Parámetros técnicos del proceso principal

2,1 flujo de proceso de producción

A) Tipo duro del alambre con poco carbono (850N/mm2): desenrollamiento--- desengrase ---lavado de la agua caliente---lavado del agua potable---conserva en vinagre --- enjuague del agua --- fundición --- sequedad --- galvanización caliente --- barrido del enfriamiento --- el tomar del alambre.

B) tipo suave del alambre con poco carbono (400N/mm2): desenrollamiento--- conserva en vinagre --- enjuague del agua --- lavado de la agua caliente --- fundición--- sequedad ---recocido en línea--- galvanización caliente --- barrido del enfriamiento --- el tomar del alambre.

C) alambre de acero de alto carbono que patenta el tratamiento: desenrollamiento --- calefacción (en el horno de recocido) --- amortiguamiento isotérmico del baño de ventaja --- refrigeración por agua --- conserva en vinagre --- lavado del agua --- fundición --- sequedad --- galvanización caliente --- barrido del enfriamiento --- el tomar del alambre.

especificación de 2,2 alambres: ¢1.60---5.00m m

2,3 número principal y salida

Según los requisitos de cliente, la salida anual es 8000 toneladas, y la salida por hora es cerca de 1500 kilogramos basados en ¢2.40mm. La velocidad linear es 20m/min, y las necesidades 28 del cliente van a este equipo de la galvanización de la inmersión caliente.

combustible 2,4: eléctrico y gas combinados;

2,5 pesos de la capa del cinc: 80--² de 350 g/m;

3. Alcance de la fuente

4. Descripción a cada unidad

soporte de desenrollamiento 4,1

Soporte de desenrollamiento giratorio: 28 PC;

horno de recocido en línea del alambre 4,2

4,3 baño de ventaja que patenta el tratamiento térmico isotérmico

Tamaño del tanque del baño de ventaja (L, W, H): 10000*1400*500m m

Combustible: gas natural;

Gama del control de la temperatura: 450-500℃;

Cámara de enfriamiento: refrigeración por agua y refrigeración por aire.

Conserva en vinagre de 4,4 y limpieza del agua, 1 sistema;

los 4,5 tanques de fundición, 1 sistema;

Dimensión total: 3500 * 1400 * 500m m (L, W, H);

Material: acero inoxidable

Modo de calefacción: calor residual del tubo y calefacción eléctrica auxiliar, con control automático de calefacción del poder 30kW.

estufa 4,6

Tamaño: 8000*1500 (L, W);

Método de calefacción: calor del wast del tubo;

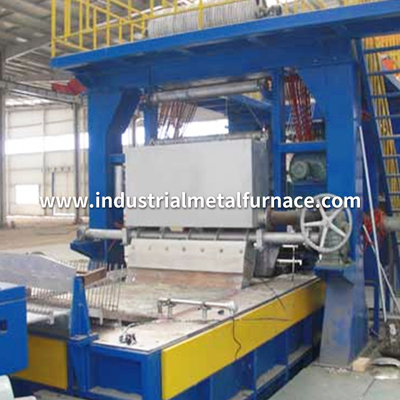

horno de la galvanización del cinc de 4,7 gases

·Número de cabezas: 28 pedazos;

·Espaciamiento del alambre: 40m m;

·Calefacción externa;

·Hora laborable anual: 7500h;

·Gama del control de la temperatura de líquido caliente del cinc del baño de galvanización: 440 ℃ del ℃~ 460 ajustable;

·Exactitud del control de la temperatura del cinc: ℃ del ± 2;

·Gama del grueso de la capa del cinc: 100g~250g/㎡;

·Estructura del horno: la caldera del cinc XG08 se hace de la placa de acero especial gruesa de 50m m, se presiona y se suelda con autógena.

·Cubra con cinc el tamaño eficaz del horno: 6000 * 1400 * 900m m (L*W*D).

· Capacidad del cinc sobre 48t

· Control de la temperatura de calefacción: combustión proporcional efectuada del control;

El rollo de prensa es tipo fijo de cerámica especial, y debe ser substituido una vez al año.

·De la ventaja modo y enfriamiento hacia fuera: Se adopta la salida principal vertical. El alambre de acero con poco carbono se limpia con el bloque del amianto, y el alambre de acero de alto carbono se limpia con los microprocesadores de charcoal+asbestos fiber+graphite. El modo de enfriamiento es refrigeración por agua.

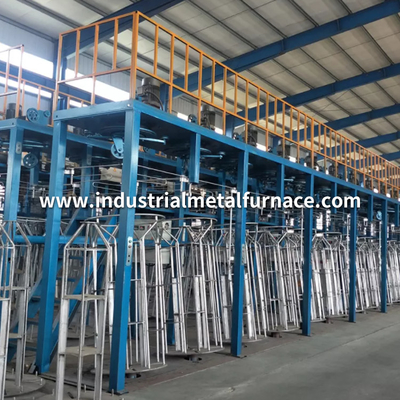

el tomar de 4,9 alambres

El equipo de la galvanización de la inmersión caliente se equipa de 600 que florece se adopta el ciruelo compensación al revés, el poder del solo motor principal de la tracción es 4,0 kilovatios, y la velocidad es ajustada por la conversión de frecuencia.
