Inmersión caliente de 8000 Ton Per Year que galvaniza la línea caldera de la instalación de procesamiento del cinc para el alambre con poco carbono

8000 inmersión caliente de la caldera del cinc de Ton Per Year XG08 que galvaniza la línea de la instalación de procesamiento para el alambre con poco carbono

1. Uso

Esta cadena de producción de la galvanización de la inmersión caliente es conveniente para el recocido continuo y la galvanización caliente del alambre de acero con poco carbono. Considerando que el cliente tiene un plan para producir el alambre de acero galvanizado en baño caliente del alto carbono en el estado avanzado, puede también ser compatible con la producción, y no hay necesidad de construir una nueva cadena de producción.

2. Parámetros técnicos del proceso principal

2,1 flujo de proceso de producción

A) Proceso con poco carbono de la galvanización de la inmersión caliente del alambre: desenrollamiento--- recocido --- el agrietarse de la piel --- conserva en vinagre --- enjuague del agua --- lavado de la agua caliente --- fundición--- sequedad --- galvanización caliente --- barrido del enfriamiento --- el tomar del alambre.

especificación de 2,2 alambres: ¢1.60---5.00m m

2,3 número principal y salida

Según los requisitos de cliente, la salida anual es 8000 toneladas, y la salida por hora es cerca de 1500 kilogramos basados en ¢2.40mm. La velocidad linear es 20m/min, y el cliente necesita 28 cabezas.

combustible 2,4: eléctrico y gas combinados;

2,5 pesos de la capa del cinc: 80--² de 350 g/m;

3. Alcance de la fuente

4. Descripción a cada unidad

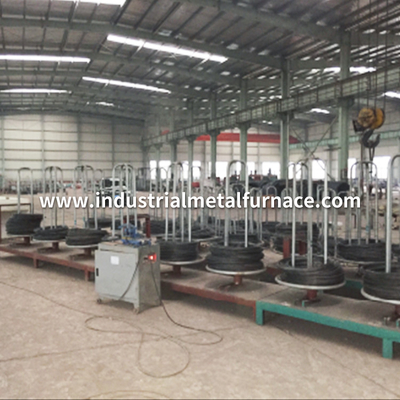

soporte de desenrollamiento 4,1

Soporte de desenrollamiento giratorio: 28 PC;

4,2 horno de recocido del alambre

·El horno de recocido en línea es los 25m largos, los 2.0m anchos en total y el 1.40m ancho, que se compone de secciones múltiples.

·Cada tubo de horno es dejó a través con un alambre, 28 alambres en total.

·Combustible: gas natural

·Exactitud del control de la temperatura: ℃ del ± 5

·Gama del control de la temperatura de horno: 600-1000℃, ajustable.

·El número total de cabezas es 28 pedazos. El suelo de horno es apoyado por el marco del tubo.

·Se utilizan los materiales resistentes al fuego y de aislamiento térmico ligeros, y la superficie es cerrada por la estructura de acero, con buen funcionamiento del aislamiento térmico.

·20 hornillas se arreglan en el lado, y la temperatura del horno del control de la combustión se ajusta en cuatro secciones en la proporción.

Enfriamiento y escala que quitan, 1 de 4,3 fijado

Después de que el alambre de acero se descargue del horno por un período de refrigeración por aire, será aflojado mecánicamente y la mayor parte de las escalas del óxido serán arruinadas en el tanque de agua caliente.

Conserva en vinagre de 4,4 y limpieza del agua, 1 sistema

el tanque de fundición 4,5

Dimensión total: 3500 * 1400 * 500m m (L, W, H);

Material: acero inoxidable

Modo de calefacción: calor residual del tubo y calefacción eléctrica auxiliar, con control automático de calefacción del poder 30kW.

estufa 4,6

Tamaño: 8000*1500 (L, W);

Método de calefacción: calor del wast del tubo;

horno de la galvanización del cinc de 4,7 gases

Número de cabezas: 28 pedazos;

Espaciamiento del alambre: 40m m;

Calefacción externa;

Hora laborable anual: 7500h;

Gama del control de la temperatura de líquido caliente del cinc de la galvanización: 440 ℃ del ℃~ 460 ajustable;

Exactitud del control de la temperatura del cinc: ℃ del ± 2;

Gama del grueso de la capa del cinc: 100g~250g/㎡;

Estructura del horno: la caldera del cinc se hace de la placa de acero especial gruesa de 50m m, se presiona y se suelda con autógena.

Cubra con cinc el tamaño eficaz del horno: 6000 * 1400 * 900m m (L*W*D).

Capacidad del cinc sobre 48t

Control de la temperatura de calefacción: combustión proporcional efectuada del control;

El rollo de prensa es tipo fijo de cerámica especial, y debe ser substituido una vez al año.

De la ventaja modo y enfriamiento hacia fuera: Se adopta la salida principal vertical. El alambre de acero con poco carbono se limpia con el bloque del amianto, y el alambre de acero de alto carbono se limpia con los microprocesadores de charcoal+asbestos fiber+graphite. El modo de enfriamiento es refrigeración por agua.

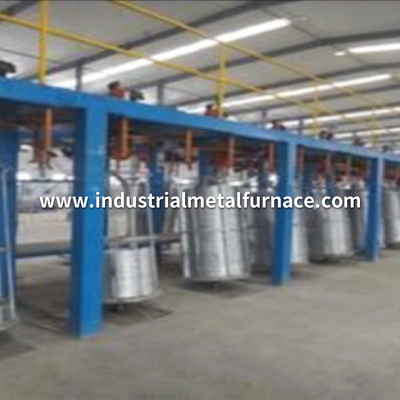

el tomar de 4,9 alambres

La planta de galvanización del cinc de la inmersión caliente se equipa de 600 que florece se adopta el ciruelo compensación al revés, el poder del solo motor principal de la tracción es 4,0 kilovatios, y la velocidad es ajustada por la conversión de frecuencia.
