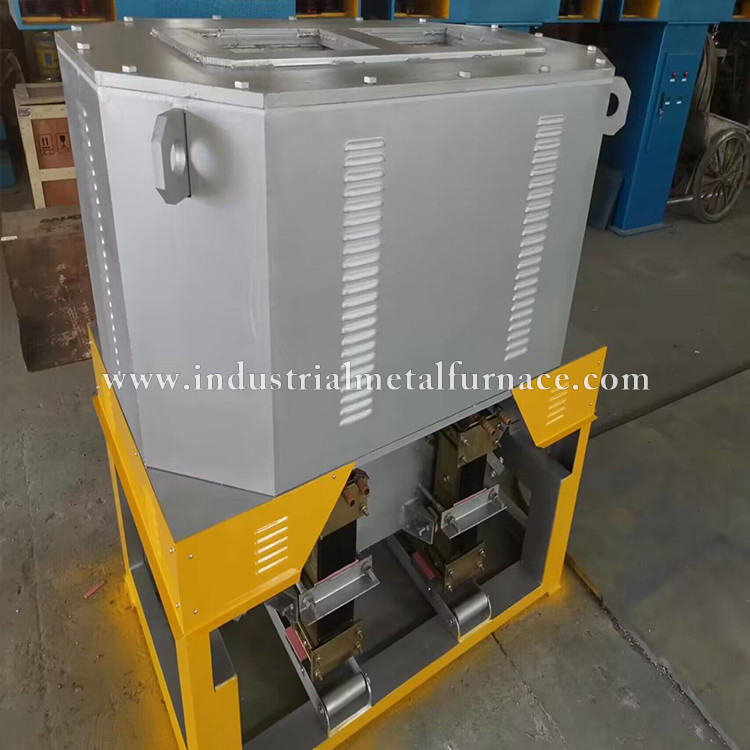

Tipo horno fusorio de cobre para el bastidor de la gravedad, horno del baño 200KW dos de la inducción para el cobre de fusión
1. Descripción general
El horno del bastidor del cobre de la gravedad 200KW adopta el diseño de fusión de la piscina dos y la estructura corporal de dos inducciones.
Las ventajas de esta estructura son equilibrar la temperatura de la piscina de fusión y todas las piezas del horno a
alcance el efecto ahorro de energía, y mejorar la gama de revolvimiento electromágnetico de modo que todos los elementos en
el horno se distribuye más uniformemente. El propósito del horno del bastidor del cobre de la gravedad: fusión y el sostenerse del rojo
cobre, bronce, latón y otras aleaciones de cobre.
2. Parámetro técnico del horno fusorio de cobre
| No. |
Artículo |
Parámetro |
| 1 |
Capacidad mínima |
0.3T |
| 2 |
Capacidad total clasificada |
1,5 T |
| 3 |
Poder clasificado |
200KW |
| 4 |
Poder de fusión de la piscina |
120KW |
| 5 |
Llevar a cabo poder de la piscina |
80KW |
| 6 |
Voltaje clasificado |
380V |
| 7 |
Fase |
3P |
| 8 |
Frecuencia |
50Hz |
| 9 |
Tarifa de fusión |
0.5T/hour |
| 10 |
Temperatura de trabajo clasificada |
1250℃ |
| 11 |
Factor de poder |
0.45~0.5 (antes de la remuneración)
0.9~1 (después de la remuneración)
|
| 12 |
Presión de agua de enfriamiento |
(2~3) PA ×105 |
| 13 |
Consumo de agua de enfriamiento |
7T/hour (bobina de inducción 3T/hour, chaqueta 4T/hour de la refrigeración por agua) |
3. Principio de funcionamiento y estructura principal
El horno de lanzamiento de cobre se diseña basado en el principio de inducción electromágnetica. La alternancia magnética
se genera el flujo después de que la bobina de inducción se aplique con voltaje alterno. Los pasos magnéticos del flujo a través del hierro
base para formar un circuito magnético cerrado. Este flujo magnético de alternancia induce la fuerza electromotriz y secundario
actual en la cámara fundida. Esta corriente convierte energía eléctrica en energía térmica con la resistencia de
la carga del metal, y la energía térmica derrite el metal en la cámara.
3,2 el horno que se sostiene de fusión de cobre se compone del cuerpo del horno, marco del horno, cuerpo de la inducción, horno eléctrico

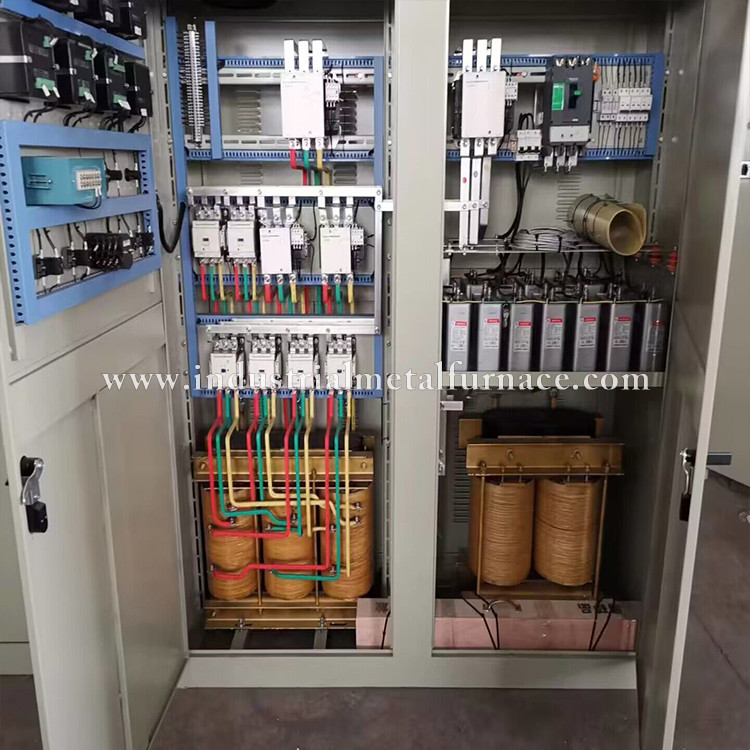

sistema de enfriamiento, gabinete de control eléctrico, etc.
Gama del voltaje del horno eléctrico: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.
3,3 el horno eléctrico del bastidor de la gravedad adopta dos estructuras verticales de la inducción de la base de hierro. La cáscara se hace del acero
placa. La piscina que muda se alinea con los materiales de aislamiento térmico y los materiales refractarios y después se construye con
ladrillos refractarios.
3,4 el cuerpo del sensor se compone de dos sensores, de dos corazones de hierro y de dos pedazos de surco fundido. La detección
la cáscara del cuerpo se compone del material que anuda refractario y de la chaqueta refrigerada por agua. El horno fusorio de la inducción
el cuerpo es refrigerado por agua: para quitar el material refractario convenientemente y reducir el apagón del
la cáscara del cuerpo de la inducción, la cáscara del cuerpo de la inducción se compone de dos mitades, con el material de aislamiento intercalado
en el centro, y la cáscara del cuerpo de la inducción se basa en la superficie antedicha del reborde durante la asamblea.
3,5 durante el proceso de fusión, la temperatura del agua de la entrada no será más alta del ℃ 35, y el agua del mercado
la temperatura será más alta del ℃ 55, y la corriente será medida regularmente. Si es la corriente
más baja que la corriente requerida, la escala será limpiada.
3,6 la calidad del agua de enfriamiento del horno de inducción industrial cumplirá los requisitos siguientes: el valor de pH
está dentro de la gama de 7~8, la dureza no es más de 7, y el contenido total de sólidos suspendidos y disuelto
los sólidos no son más de 10, para evitar que el agua de enfriamiento el escalamiento y bloquee de la trayectoria del agua.
