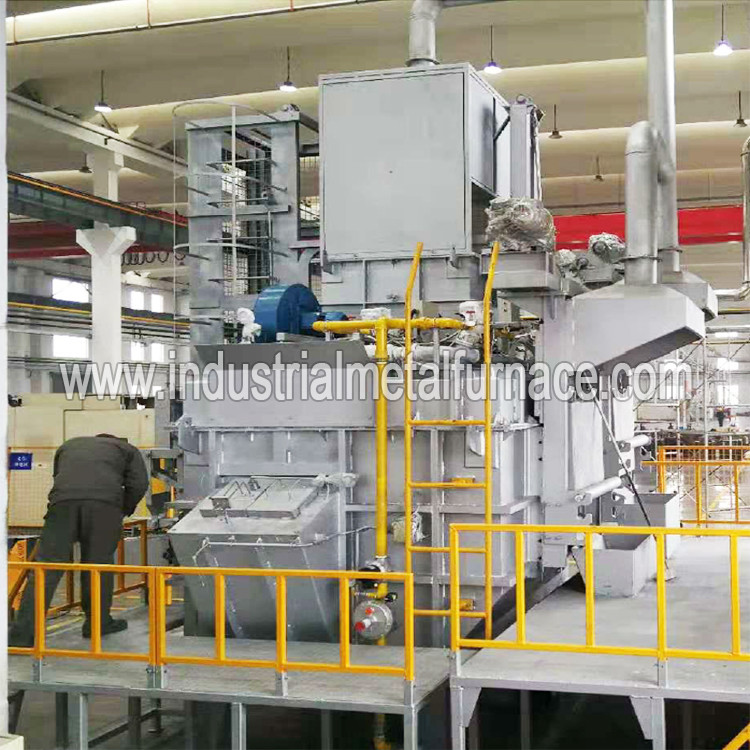

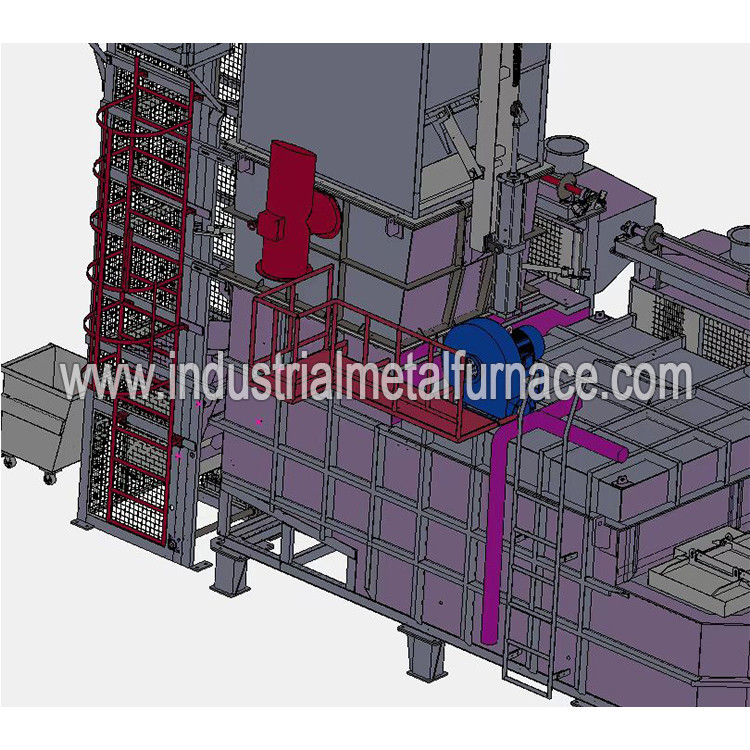

horno fusorio de aluminio industrial de gas de 250kg/H Cntinuous, horno fusorio del pedazo de aluminio
1. Introducción general
El horno fusorio de aluminio de reverbero de la aleación de aluminio tiene una estructura compacta para derretir y la función de la preservación del calor.
La piscina de fusión es formada por el material de lanzamiento de aluminio antiadherente de una vez que-formación, que tiene la característica de alta resistencia, fácil
a la limpieza y a la vida de servicio larga. El horno emplea la marca famosa de la hornilla, que tiene ignición automática, control de la temperatura
y sobre los dispositivos de alarma de la temperatura.
2. Parámetros técnicos
|
2,1 modelo: WDL-RJL-2500;
2,2 capacidad del horno: 6000kg;
2,3 tarifa de fusión: 2500kg/hour (en el método de trabajo continuo);
2,4 temperaturas líquidas de aluminio: 720℃;
exactitud del control de la temperatura 2,5: ±10℃;
2,6 combustible: gas natural, presión de gas del valor 8600Kcal/M3: 5-8KPa (50-80mbar);
fuente de alimentación 2,7: 380V 50HZ 17.5KW;
aire comprimido 2,8: 0.5-0.7Mpa 1.5m3/h (con la separación del agua de la sequedad y del aceite)
2,9 alturas líquidas de aluminio del mercado: 1650m m;
método de 2,10 mercados: tipo neumático mercado del tapón;
2,11 consumo del gas: 1) menos que 65N3/ton de aluminio (las condiciones siguientes deben ser cumplidas: el contenido del pedazo en el material vuelto es menos del 5%, especialmente cuando no hay pedazo oxidado fácilmente; el ratio de material derretido es el 50% para el material vuelto (densidad 400-500kg/M3) y el 50% para el lingote; la temperatura del líquido de aluminio fundido después de derretir es 750°C.)
2) Menos que 58M3/ton de aluminio (funcionamiento continuo, ningún material aceitoso y acuoso, ningunos pedazos de aluminio, el 30% de material de aluminio del horno fusorio del pedazo (densidad 400-500kg/M3), el 70% del lingote de aluminio; temperatura líquida de aluminio fundida, sobre la base de 720℃)
3) Menos que el aluminio 55M3/ton (100% para los lingotes en el funcionamiento continuo; temperatura líquida de aluminio después de derretir basada en 720°C.)
Se mide el tiempo el tiempo del cálculo después de que se introduzca el material, y la materia prima de la entrada por hora es mayor o igual el volumen de fusión por hora. Cuando se alcanza la temperatura líquida de aluminio y se descarga el líquido de aluminio, la salida del agua alcanza la eficacia de fusión especificada por el equipo, y las 3 horas mínimas son un ciclo estadístico, toman el valor medio como el estándar del consumo de energía de la unidad.
2,12 lingotes de aluminio: R14 o ADC12, peso medio: 8kg o menos;
2,13 temperaturas líquidas de aluminio máximas: 750°C;
tarifa de relleno de fusión de la cámara 2,13: el 50% (deseche mateiral desmontonada);
2,14 tamaño máximo del material reciclado: debe ser más pequeñas que las dimensiones interiores del carro material;
Nota: Los parámetros antedichos deben cumplir las condiciones siguientes:
A) El horno fusorio de aluminio debe estar en un estado estable del funcionamiento continuo por más de 6 horas.
B) El consumo de combustible medio de 3 horas en la fusión continua es el valor calculado.
C) El poder calorífico real del combustible es 8600Kcal/NM3.
D) El horno de la fusión del metal y el equipo industriales del acompañamiento están en la operación normal.
E) El consumo de energía de la desgasificación, del retiro de la escoria y del tiempo de ocupación no se incluye en la gama del consumo de energía.
|
3. Sistema de la combustión
3,1 el sistema de la combustión consiste en una fan, válvula de mariposa, vávula de bola, interruptor de presión, indicador de presión, válvula electromagnética,
Detección ULTRAVIOLETA, manguera del metal y hornillas. La hornilla de fusión de la cámara está de un tipo largo de la llama y de la hornilla de la cámara que se sostiene
es de un tipo plano de la llama.
3,2 el sistema de la combustión se pone con diversas detecciones para asegurar la operación normal del equipo: A. detección ULTRAVIOLETA,
para detectar si la ignición de la hornilla es acertada; B. detección del nivel de líquido, cuando el líquido de aluminio dentro de los alcances del horno
un nivel, la hornilla correrá en el poder reducido; Detección de C. Pressure, cuando la presión en el sistema aflautado es anormal,
los problemas del sistema una alarma.
4. Sistemas del control de la temperatura automática
El horno de gas de la fusión del metal emplea una combinación de varios componentes eléctricos para el control de
objetos de la temperatura, así asegurando la operación segura y confiable del equipo controlado. Las funciones principales
del sistema de control eléctrico sea: regulador automático, sensor, transmisor, actuador (elemento que controla final),
interfaz de la entrada-salida (interfaz de la entrada-salida)
y otros componentes del control a circuito cerrado.
Control de la temperatura no lineal y de tiempo variable, tiempo de respuesta rápido y alta exactitud. Estabilidad de sistema de control
y adaptabilidad.
El PLC del regulador programable del horno fusorio del pedazo de aluminio obra recíprocamente con el HMI para la ejecución interna de
operaciones de lógica, secuenciales
operaciones de control, y salidas analógicas, proporcionando una solución ideal para el control fácil de la temperatura del horno.
4,1 tolerancia ambiental fuerte
De acuerdo con su tolerancia fuerte a las condiciones ambientales, el nivel de la protección es alto, incluyendo el funcionamiento
la temperatura y la temperatura de almacenamiento es más anchas.
función potente 4,2: función que archiva de los datos de la ayuda de la pantalla táctil y del expediente de la alarma, temperatura elegante potente
la función de la exhibición de la tendencia de la gestión, allí es capacidades potentes y ricas de la comunicación, Ethernet integrada
interfaz de comunicaciones, puerto de USB, interfaz de comunicaciones RS-485, puerto serie accesorio (señal del SB RS232/485
tablero), módulo de la extensión del EM. comando del protocolo del esclavo del modbus. ranura del micro tarjeta SD, terminal del poder del sensor de la CPU.
5. Lista de los componentes principal de los hornos fusorios de aluminio
|
No.
|
Nombre
|
Modelo
|
Cantidad |
| 1 |
Regulador del PLC (Siemens) |
CPU SR60 DE S7-200 SMART |
1 |
| 2 |
Módulo de entrada análoga del PLC |
EM AT04 DE S7-200 SMART |
1 |
| 3 |
Módulo de la salida analógica del PLC |
EM AQ02 DE S7-200 SMART |
1 |
| 4 |
Pantalla táctil (Siemens) |
IE 1000 DE SMART |
1 |
| 5 |
Disyuntores miniatura
Schneider
|
IC652P C10A |
1 |
| 6 |
Disyuntores Schneider del motor |
GV2-ME12C |
1 |
| 7 |
Contactores Schneider de la CA |
LC1D12M7C |
1 |
| 8 |
Retransmisiones intermedias Schneider |
RXM2LB2P7 |
5 |
| 9 |
Interruptores de botón Schneider |
XB5AW33BIC |
2 |
| 10 |
Interruptor de paro de emergencia Schneider |
XB5ASS542C |
1 |
| 11 |
Luces de señal Schneider |
XB2-BVM3LC |
3 |
| 12 |
Sensores fotoeléctricos OMRON |
E3Z-T61 los 2M |
2 |
| 13 |
Conector resistente |
HDH024-01 |
2 |
| 14 |
Detector de llama (barra de la detección del ion) |
M14 |
1 |
| 15 |
Regulador de programa de la ignición (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Transformador de la ignición (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Interruptor magnético |
CS1-U |
1 |
| 18 |
Actuador proporcional del motor (Honeywell) |
M7284A1004
(CA 220V 7284)
|
2 |
| 19 |
Ignición del gas y válvula electromagnética de la combustión (Japón CKD) |
AB4103-07 (CA 220V) |
2 |
|
20
|
Válvula electromagnética de fusión de la combustión del gas (Honeywell) |
DN80 (CA 220V) |
2
|
|
21
|
Válvula electromagnética de la quemadura del control del gas (Honeywell) |
DN40 (CA 220V) |
1
|
| 22 |
Detector de llama FIREYE |
UV1AL-6 |
|
| 23 |
Válvula manorreductora
Italia Fite
|
DN65 |
1 |
| 24 |
Válvula de mariposa manual
Mejor
|
(Hilo DN80 con la escala) |
1 |
| 25 |
Válvula principal del gas (Honeywell) |
DN80 (CA 220V) |
1 |
| 26 |
Interruptor de presión de gas (estiércoles) |
A2210 (alarma de la presión baja) |
1 |
| 27 |
Interruptor de presión de gas (estiércoles) |
A2310 (alarma de alto voltaje) |
1 |
| 28 |
Interruptor de presión de aire (estiércoles) |
A2310 (alarma de la presión baja) |
1 |
|
29
|
Dispositivo de detección material en la torre del horno (sistema de Omron) |
E3JK-5M (220V) |
1
|
|
30
|
Llevando a cabo el dispositivo de detección del nivel de líquido del sitio (sistema de Omron) |
61F-GP-N |
1
|
| 31 |
Cilindro de la tapa del horno (Taiwán Airtac) |
SC125X800STCM1 |
1 |
| 32 |
El cilindro del aire del boquete (Taiwán Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
Componentes de la baja tensión |
OMRON, Schneider, etc |
|
Notas: Los componentes califican para los componentes de los hornos del lanzamiento de aluminio
se pudieron cambiar los equivalentes sin notar al cliente debido a la indisponibilidad de la corriente unas.
