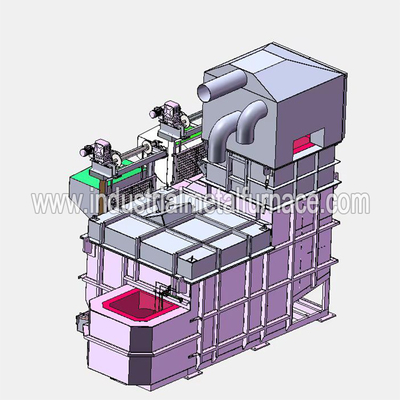

horno fusorio de aluminio industrial de gas continuo de 2500 kg/H, horno fusorio del pedazo de aluminio
1. Introducción general
El horno fusorio de aluminio de gas es un de tipo continuo, y tiene la cámara que se sostiene y la cámara de fusión.
Tiene una estructura compacta para derretir y la función de la preservación del calor. La piscina de fusión es formada una vez que-formando antiadherente
material de lanzamiento de aluminio, que tiene la característica de alta resistencia, de fácil a la limpieza y a la vida de servicio larga. La fusión de gas
el horno emplea la marca famosa de la hornilla, que tiene ignición automática, control de la temperatura y sobre los dispositivos de alarma de la temperatura.
2. Parámetros técnicos del horno fusorio del pedazo de aluminio
|
2,1 modelo: WDL-RJL-2500;
2,2 capacidad del horno: 6000kg;
2,3 tarifa de fusión: 2500kg/hour (en el método de trabajo continuo);
2,4 temperaturas líquidas de aluminio: 720℃;
exactitud del control de la temperatura 2,5: ±10℃;
2,6 combustible: gas natural, presión de gas del valor 8600Kcal/M3: 5-8KPa (50-80mbar);
fuente de alimentación 2,7: 380V 50HZ 17.5KW;
aire comprimido 2,8: 0.5-0.7Mpa 1.5m3/h (con la separación del agua de la sequedad y del aceite)
2,9 alturas líquidas de aluminio del mercado: 1650m m;
método de 2,10 mercados: tipo neumático mercado del tapón;
2,12 lingotes de aluminio: R14 o ADC12, peso medio: 8kg o menos;
2,13 temperaturas líquidas de aluminio máximas: 750°C;
tarifa de relleno de fusión de la cámara 2,14: el 50% (deseche mateiral desmontonada);
2,15 tamaño máximo del material reciclado: debe ser más pequeñas que las dimensiones interiores del carro material;
Nota: Los parámetros antedichos deben cumplir las condiciones siguientes:
A) El horno fusorio debe estar en un estado estable del funcionamiento continuo por más de 6 horas.
B) El consumo de combustible medio de 3 horas en la fusión continua es el valor calculado.
C) El poder calorífico real del combustible es 8600Kcal/NM3.
D) El horno de la fusión del metal y el equipo del acompañamiento están en la operación normal.
E) El consumo de energía de la desgasificación, del retiro de la escoria y del tiempo de ocupación no se incluye en la gama del consumo de energía.
|
3. Dispositivo de carga automático
3,1 este dispositivo se pone con el fin de entrada rápida y continua de los lingotes y del horno de aluminio
el reburn desecha sin el daño de la cama del horno, y tiene las propiedades y los parámetros siguientes.
|
Tipo máquina de alimentación de la carretilla
|
Modelo |
WDL-RJL-2500 |
| Agencia de elevación |
Método de la impulsión de cadena |
| Capacidad de cargamento |
Capacidad de carga máxima 600KG |
| Tamaño permisible del carro material |
±10MM |
| Reductor de velocidad |
BWED 31-153-YEJ 2.2KW -4P |
| Ratio de reducción |
1/153 |
| Capacidad del motor |
3KW.4P.380V.50HZ |
| Acelere |
6,1 m/min |
| Carro material |
4 sistemas (950*950*680) |
| Otros accesorios |
Eje, cadena, transporte, cubierta neta de seguridad, interruptor de límite, torre de perforación, etc. |
| Velocidad que reduce el motor |
BWED 31-153-YEJ 3KW -4P |
1 |
| Ratio de reducción |
1:153 |
1 |
| Limitador de esfuerzo de torsión |
TL700-2 |
1 |
| Cadenas |
16A-2.5-1200 |
1 |
4. Consumo del gas de horno fusorio de aluminio
Consumo del gas:
1) menos que 65N3/ton de aluminio (las condiciones siguientes deben ser cumplidas: el contenido del pedazo en vuelto
el material es menos del 5%, especialmente cuando no hay pedazo oxidado fácilmente; el ratio de material derretido es
el 50% para el material vuelto (densidad 400-500kg/M3) y el 50% para el lingote; la temperatura de fundido
el líquido de aluminio después de derretir es 750°C.)
2) Menos que 58M3/ton de aluminio (funcionamiento continuo, ningún material aceitoso y acuoso, ningunos pedazos de aluminio,
el 30% de material del horno (densidad 400-500kg/M3), el 70% del lingote de aluminio; temperatura líquida de aluminio fundida,
basado encendido 720℃)
3) Menos que el aluminio 55M3/ton (100% para los lingotes en el funcionamiento continuo; temperatura líquida de aluminio después
fusión basada en 720°C.)
Se mide el tiempo el tiempo del cálculo después de que se introduzca el material, y la materia prima de la entrada por hora es mayor que o igual
al volumen de fusión por hora. Cuando la temperatura líquida de aluminio en el horno de aluminio de la fusión del metal
se alcanza y el líquido de aluminio es
descargada, la salida del agua alcanza la eficacia de fusión especificada por el equipo, y los 3 mínimos
las horas son un ciclo estadístico, toman el valor medio como el estándar del consumo de energía de la unidad.
6. Alcance de la fuente
| No. |
Tipo |
Q'ty |
| 1 |
Cuerpo del equipo |
1 sistema |
| 2 |
Sistema de la combustión |
1 sistema |
| 3 |
Dispositivo de detección de la seguridad de la combustión |
1 sistema |
| 4 |
Dispositivo de detección de la seguridad de la combustión |
1 sistema |
| 5 |
Tubería del aire de presión baja |
1 sistema |
| 6 |
Detector llano (líquido) material |
1 sistema |
| 7 |
Líneas eléctricas secundarias |
1 sistema |
| 8 |
Dispositivo de alimentación |
1 sistema |
| 9 |
Dispositivo eléctrico del gabinete de control |
1 sistema |
| 10 |
Carro de alimentación |
4 unidades |
