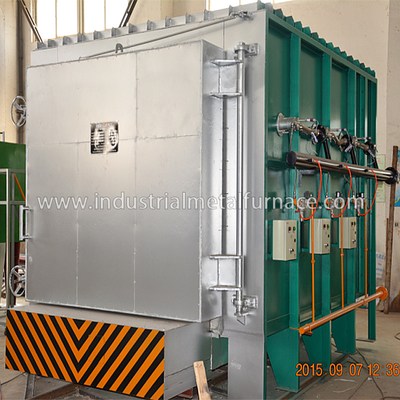

Horno eléctrico encajonado cent3igrado del tratamiento térmico de 850 grados,
Horno inferior del coche para el tratamiento de recocido
1. Uso
El horno encajonado eléctrico del tratamiento térmico se utiliza principalmente para el tratamiento térmico de recocido de
diversas piezas. El cargamento se hace manualmente.
2. Parámetros técnicos principales
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
90Kw (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
850℃ |
| 4 |
Tiempo de subida vacío de la temperatura del horno |
≤1.5hours |
| 5 |
Zona de control |
1 zona, control independiente |
| 6 |
tamaño de trabajo eficaz
|
1200×1200×1200m m (L×W×H) |
| 7 |
Conexión del elemento de calefacción |
Y |
| 8 |
uniformidad de la temperatura
|
±8℃ |
| |
exactitud del mesaurement de la temperatura
|
±1℃ |
| 10 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 11 |
Método del control de la temperatura |
SCR, regulador de temperatura programable de Shimaden Japón del regulador del PID con el trabajo del interfaz de comunicaciones 485 con la pantalla táctil de 10,1 pulgadas.
La pantalla táctil puede registrar datos históricos, procesos de la tienda, memorias USB de la exportación USB, capturas de pantalla de la toma, y otras funciones, con una alarma excesiva de la temperatura.
|
| 12 |
subida de la temperatura superficial del horno |
<45℃ |
| 13 |
Elemento de calefacción |
0Cr25AL25 (tira) |
| 14 |
Placa frontal del carretón |
CrMnN, grueso de 30m m |
| 15 |
Método de cargamento |
Cargamento del manual o de la carretilla elevadora en el horno |
| 16 |
Fan de flujo axial |
El sistema de la circulación del aire caliente de este equipo consiste en principalmente las fans de 1 flujo axial refrigeradas por agua determinadas 2.2KW. El calor emitido por el elemento de calefacción es soplado uniformemente en la zona de trabajo eficaz por la fan de circulación. El material de la fan y del eje es Cr25Ni20. Para asegurar el uso normal de los transportes, la cámara de enfriamiento es refrigeración por agua. |
| 17 |
Método de la abertura de la puerta del horno |
Abertura lateral manual, compresión espiral |
| 18 |
Revestimiento de horno |
estructura refractaria da alta temperatura de la fibra |
3. Introducción estructural
El horno encajonado de la invitación de calor JRX3-90-9 se comprende principalmente del cuerpo del horno, guarnición, puerta del horno
y sistema de la compresión de la puerta, elemento de calefacción y dispositivo fijo, y sistema del control de la temperatura.
cuerpo de 3,1 hornos, 1 fijado
3,2 que alinean
puerta de 3,3 hornos y sistema de la compresión
suelo de horno portador 3,4
El suelo de horno eléctrico portador del tratamiento térmico se comprende de
cuerpo refractario y placa frontal a prueba de calor CrMnN de la levantamiento de muros.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación pesada de ladrillos refractarios del alto alúmina,
ladrillos refractarios ligeros, y ladrillos de la preservación del calor. Las piezas y la sección de rodamiento afectadas de peso
bricked especialmente con el tipo pesado altos ladrillos refractarios de aluminio. Hay también espacio libre
ido para la extensión de alineación refractaria cuando está calentado.
La placa frontal del carretón se hace de CrMnN con el grueso total de 30m m. El máximo
la temperatura es el ℃ del ≤ 950, que puede ser utilizado durante mucho tiempo sin la deformación y agrietarse.

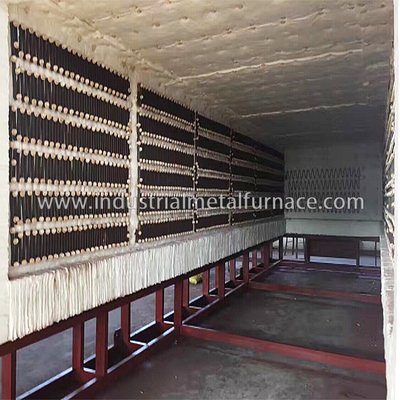

elemento de calefacción 3,5
elemento de calefacción: Se montan las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr25AL5
en 2 paredes laterales, pared trasera, puerta del horno y parte inferior del carretón.
sistema de control eléctrico 3,6, 1 fijado
4. Alcance de la fuente
| No. |
Artículo |
Q'ty |
Notas |
| 1 |
Cuerpo del horno |
1 sistema |
Incluyendo 1 sistema de la fan de flujo axial de la refrigeración por agua |
| 2 |
Sistema de conducción eléctrico |
1 sistema |
1 sistema para la puerta del horno |
| 3 |
Elemento de calefacción |
1 sistema |
Tira de la resistencia |
| 4 |
Fan de flujo axial |
1 sistema |
|
| 5 |
Sistema del control de la temperatura |
1 sistema |
|
| 5,1 |
Gabinete de control |
1 PC |
|
| 5,2 |
Regulador de temperatura |
1 PC |
Shimaden, Japón, programable |
| 5,3 |
SCR |
3 PC |
KS-500A |
| 5,4 |
Alambre de ventaja de la remuneración |
los 20m |
|
| 5,5 |
Pares termales |
1 PC |
Tipo de K |
| 6 |
Componentes eléctricos |
1 sistema |
SCR, interruptor del aire, amperímetro, voltímetro, retransmisión del calor, e interruptores |
| Nota: La configuración antedicha del horno para el tratamiento térmico de metales se puede cambiar a las marcas de nivel equivalente sin notar al cliente debido a la disponibilidad componente. |
