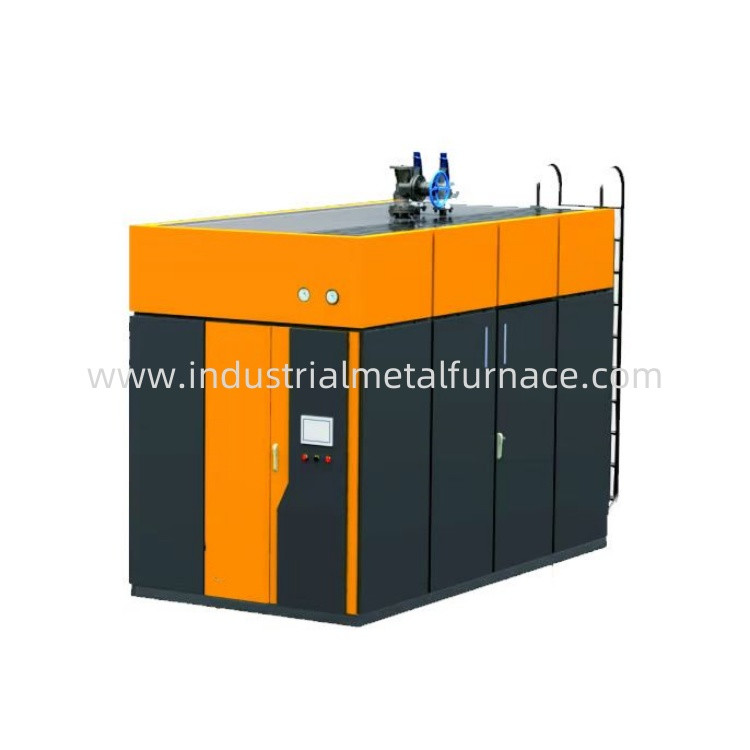

WDL-LNY caldera de vapor de nitrógeno ultra bajo puede ser infinitamente variable de frecuencia de ajuste proporcional
Descripción del producto:
1Más rápido.
8 minutos de producción de vapor ahorra tiempo de arranque y elimina el desperdicio de energía
El diseño de las aletas onduladas de aleación de aluminio aumenta el área de transferencia de calor en 5 veces
El moldeado compuesto integrado de tubos y aletas mejora el rendimiento de la conductividad térmica
2Es más seguro.
Diseño seguro de una ronda, pequeña capacidad de agua, baja contrapresión de combustión
La baja resistencia al humo dificulta que el gas natural se acumule en el horno
3Más eficiente en energía
Configurar un condensador de acero inoxidable de 316L con temperatura de escape < 60 °C
El vapor de agua generado después de la combustión de gas natural se condensa y libera calor latente, con una eficiencia térmica superior al 100%
4Más respetuoso con el medio ambiente
Método de combustión de premezcla completa, temperatura de la llama de combustión < 1300 °C, emisiones de óxido de nitrógeno < 30 mg/m3
5Más duradero.
Diseño único de la estructura de tubería de humo horizontal de una sola etapa, conectada por expansión y soldadura para eliminar los problemas de corrosión
El tubo con aletas de aluminio mejora el coeficiente de transferencia de calor
6Calderas horizontales más pequeñas
La huella es comparable a las tradicionales calderas de vapor verticales 4T, ahorrando espacio
7Sistema de calefacción por vapor de bloque
Inicio automático de diferentes cantidades de caldera de acuerdo con la demanda de vapor
Especificación principal:
| Modelo de la serie de productos |
Unidad |
El LNY1
|
El LNY2
|
LNY3
|
El LNY4
|
El LNY5
|
LNY6
|
| Evaporación nominal |
T/h
|
1 |
2 |
3 |
4 |
5 |
6 |
| Presión nominal del vapor |
En el caso de las
|
1.0/1.25/1.6
|
| Temperatura nominal del vapor |
°C
|
184/193/203 de la misma fecha
|
| Eficiencia térmica de diseño |
%
|
> 100
|
|
Combustible de diseño
|
/
|
gas natural |
| Método de regulación de la carga de combustión |
/
|
Ajuste proporcional de la conversión de frecuencia sin pasos |
| Emisiones de NOx |
Se aplican las siguientes medidas:
|
< 30 años
|
| Temperatura nominal del agua de alimentación |
°C
|
20
|
| Producción de calor equivalente |
104 kcal
|
64.4
|
128.8
|
193.2
|
257.6
|
322.0 |
386.4 |
|
Consumo nominal de gas
|
Nm3/h
|
74.1
|
148.3
|
222.4
|
296.6
|
370.7 |
444.9 |
| presión de suministro de gas |
Kpa
|
4 a 7.
|
4 a 7.
|
Entre 10 y 15
|
Entre 10 y 15
|
Entre 15 y 20 |
Entre 15 y 20 |
| Potencia de distribución total |
KW
|
3.8
|
7.6
|
12.3
|
14.3
|
17.5 |
20.5 |
|
capacidad de agua
|
M3
|
1.3
|
1.8
|
2.3
|
2.9
|
3.6 |
4.4 |
| Peso de la caldera |
En kg
|
3895
|
4423
|
5246
|
6513
|
8163 |
9827 |
| Peso de funcionamiento |
En kg
|
5695
|
6526
|
7742
|
10019
|
12171 |
14331 |
| tamaño del puerto |
Calibre de gas |
DN
|
40 |
50 |
65 |
65 |
65 |
65 |
| |
Diámetro de la entrada
|
DN
|
25 |
32 |
40 |
40 |
40 |
40 |
| |
Diámetro de la válvula de vapor |
DN
|
50 |
65 |
80 |
100 |
125 |
125 |
| |
Diámetro de la válvula de escape |
DN
|
40 |
40 |
40 |
40 |
2x40
|
2x40
|
| |
Diámetro de la válvula de seguridad
|
DN
|
40 |
2x40
|
2x50
|
2x50
|
2x80
|
2x80
|
| |
Diámetro de la chimenea |
DN
|
200 |
350 |
500 |
500 |
600 |
600 |
Nota: Al calcular el consumo de gas, la eficiencia térmica de diseño se basa en el 101% y el gas natural en un valor de calefacción inferior de 8600 kcal/m3.El fabricante se reserva el derecho de modificar los parámetros del producto., consulte los parámetros del producto.
