6 * 2.3 * 2.4 M Enamel Sinterizador Eléctrico Bogie HearthEl hornopara recipientes a presión
1.Aplicación
El RT3-800-10 horno de hogar tipo carruaje sirve como un equipo clave
principalmente dedicados a procesos de tratamiento térmico, incluido el sinterizado
Este horno especializado, con su diseño tipo carrito, ofrece
Las capacidades de tratamiento térmico eficientes y precisas, garantizando condiciones óptimas para
Las características y funcionalidades avanzadas de este método son:

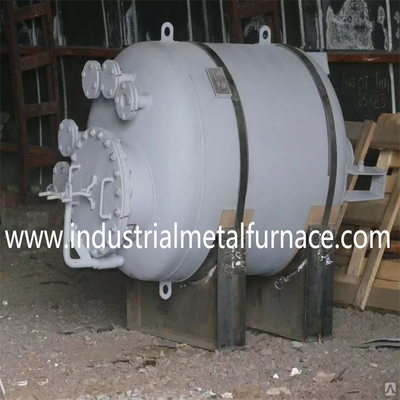

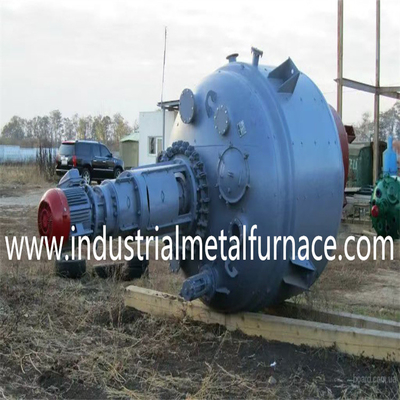

hacerla una herramienta indispensable en la fabricación y procesamiento de esmalte
los contenedores, lo que facilita una producción de alta calidad y mejora el rendimiento general
y la durabilidad de los productos finales.
2.Principales parámetros técnicos
| - No, no es así. |
Punto de trabajo |
Parámetros técnicos |
| 1 |
Potencia nominal |
800 kW (1-100%) ajustable |
| 2 |
Parámetros de la fuente de alimentación |
380V, 3 fases, 50 Hz |
| 3 |
Temperatura nominal |
1050°C, temperatura común de 900 a 1000°C |
| 4 |
Velocidad de calentamiento del horno vacío |
≤ 2 horas |
| 5 |
Número de zonas de control |
6 zonas independientes de control de la temperatura |
| 6 |
Tamaño de trabajo efectivo |
6000 × 2300 × 2400 mm (longitud × ancho × altura) |
| 7 |
Dimensiones del cuerpo del horno |
6800 × 3350 × 3850 mm (longitud × ancho × altura) |
| 8 |
Trolley fuera de la zona |
longitud de ~14700 mm |
| 9 |
Conexión del elemento de calefacción |
En el caso de las empresas de servicios de seguros |
| 10 |
Uniformidad de la temperatura |
± 10°C |
| 11 |
Precisión del control de temperatura del instrumento |
± 1°C |
| 12 |
Pérdida de potencia del horno vacío |
≤ 10% |
| 13 |
Método de control de la temperatura |
Tiristoro · regulador PID · medidor de temperatura de 32 etapas de la isla japonesa, con interfaz de comunicación 485 y pantalla táctil de 14 pulgadas
La pantalla táctil puede grabar datos históricos durante más de un año, almacenar más de 10 procesos y tiene alarma de sobre temperatura.
Grabadora táctil de pantalla a color de 7 pulgadas registra la curva de aumento de temperatura
|
| 14 |
Aumento de la temperatura de la pared exterior lateral del horno |
< 40 °C |
| 15 |
Material del elemento de calefacción |
Ocr21AL6Nb (banda) |
| 16 |
Material del fondo del horno |
Acero resistente al calor Ni7N de grosor total de 30 mm |
| 17 |
Método de carga |
La pieza de trabajo se levanta en la superficie del carrito, y el carrito se conduce en el calentamiento |
| 18 |
Formulario de revestimiento del horno |
Adoptar una estructura de fibra refractaria a alta temperatura |
| 19 |
Forma de apertura y cierre de la puerta del horno |
1 conjunto de elevadores eléctricos de 2 toneladas se mueve hacia arriba y hacia abajo y su propio peso comprime y sella |
| 20 |
Formulario de entrada y salida del tranvía |
1 conjunto de 7.5KW reducción de la rueda cicloidal de alfiler conduce la rueda dentro y fuera |
| 21 |
Modo de alimentación del tranvía |
Carrete de recogida automática |
3.Introducción estructural

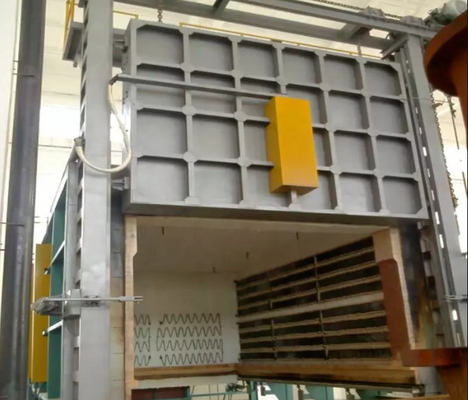

RT3-800-10 tipo de carruaje de resistencia eléctrica horno horno de hogar está compuesto principalmente de la cáscara del horno,
revestimiento del horno, puerta del horno y mecanismo de elevación de la puerta del horno, prensado de la puerta del horno
y mecanismo de sellado; carro de carga y mecanismo de tracción del carro, horno
Mecanismo de sellado del cuerpo y del carrito; elementos de calefacción y dispositivos de fijación; horno
Sistema de control automático de la temperatura, etc.
4.Alcance del suministro
| - No, no es así. |
Punto de trabajo |
Cuota de trabajo |
Las observaciones |
| 1 |
Cuerpo del horno |
1 juego |
|
| 2 |
Trolley |
1 juego |
Incluidas las placas de fondo del horno |
| 3 |
Transmisión eléctrica |
2 juegos |
1 juego de carrito, 1 juego de puerta de horno |
| 4 |
Elementos de calefacción |
1 juego |
Bandas de resistencia |
| 5 |
Sistema de control de la temperatura |
1 juego |
|
| 6 |
Cabina de control |
2 juegos |
2000*800*600 mm |
| 6.1 |
Instrumento de control de la temperatura |
4 juegos |
Programación de 32 segmentos, con 485
Comunicación
|
| 6.2 |
Pantalla táctil de 14 pulgadas |
1 juego |
|
| 6.3 |
El tiristor |
18 juegos |
Las demás: |
| 6.4 |
Cables de compensación |
120 metros |
|
| 6.5 |
El termopare |
6 |
0-1200 |
| 6.6 |
Aparatos de apoyo eléctrico |
1 juego |
Interruptor de aire del tiristor, amperiómetro, voltómetro,
térmico
el relé, el interruptor, etc.
|
| 7 |
Datos técnicos |
1 por ciento |
|
| 7.1 |
Diagrama básico |
1 por ciento |
|
| 7.2 |
Diagrama esquemático eléctrico del sistema de control de temperatura |
1 por ciento |
|
| 7.3 |
Manual de instrucciones del horno eléctrico |
1 por ciento |
|
| 7.4 |
Certificado de uso de hornos eléctricos |
1 por ciento |
|
5.Fabricantes de componentes principales de hornos de fondo de automóviles
| - No, no es así. |
Punto de trabajo |
Fabricantes |
Modelo |
| 1 |
Regulador de temperatura |
Japón SHIMADEN |
SR13 con 32 segmentos
programación y
485 comunicación
|
| 2 |
El tiristor |
Jiangsu Danxiang |
KS800A |
| 3 |
Bandas de resistencia |
El Shougang de Pekín |
Se incluyen los siguientes elementos: |
| 4 |
Fibra refractaria |
Grupo Shandong Luyang |
1260 Norma |
| 5 |
Los ladrillos refractarios |
Henan Zhengzhou Wanchao
Materiales refractarios
|
1300 ladrillos pesados + 1000
ladrillos estándar
|
| 6 |
Reducción |
Transmisión de Jiangsu Yifan |
7Reducción cicloide de 5 kW |
| 7 |
Componentes eléctricos |
El delicioso |
|
| 8 |
Placa de fondo del horno |
Jiangsu Xinghua Jianda y otros |
Acero resistente al calor Ni7N |
| 9 |
10pantalla táctil de 1 pulgada |
Tecnología de Shenzhen Kunlun |
14 pulgadas |
| 10 |
Grabadora de pantalla a color de 7 pulgadas |
La lengua de Xiamen Yudian |
Dispositivo de grabación de 6 canales |
