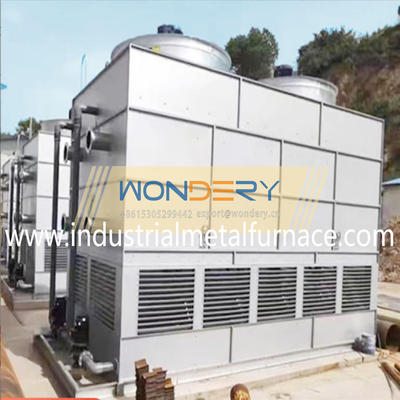

Horno de fusión industrial de metales de alta eficiencia para el apagado del eje HRC50-55 2.5-3mm capa de endurecimiento

Horno de fusión de metal industrial de alta eficiencia para el enfriamiento del eje HRC50-55 2.5-3 mm Capa de endurecimiento

1. Requisitos del usuario

2. EquipoSelección,doomposición yDesignRiñonalequivalencia

Composición de selección: según los requisitos propuestos por su empresa, recomendamos

el siguiente conjunto completo de equipos de endurecimiento de inducción (energía de la fuente de alimentación de inducción de

200kW, frecuencia de trabajo de 8-30kHz), incluido el siguiente equipo específico:

3. Proceso de operación:El equipo mueve la pieza de trabajo hacia arriba y hacia abajo para escanear

temple.

Proceso de enfriamiento: se puede cargar manualmente o por robot. 1. Ajuste el transformador móvil

bobina al centro de calefacción del producto, use el programa editado para comenzar la calefacción automática,

Ajuste la potencia correspondiente de acuerdo con la velocidad de la temperatura durante la calefacción y cuando

La calefacción está terminada, deja de calentar, retrasa el enfriamiento, reinicie los servos superior e inferior,

y el procesamiento se completa. → Quita la pieza de trabajo.

Requisitos de diseño: se requiere que el equipo tenga modo automático y modo manual.

Los requisitos específicos son los siguientes:

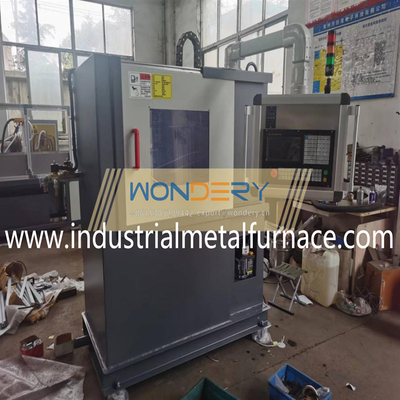

1) La máquina herramienta adopta una estructura de máquina herramienta vertical. El sistema tiene manual

y funciones automáticas, y la estación de trabajo se puede girar, elevar y bajar.

2) La fuente de alimentación comienza y se detiene debe tener dos modos: "Control manual" y "control remoto".

3) frecuencia de oscilación de la fuente de alimentación 8-30kHz, potencia nominal 200kw.

4) El requisito de precisión de posicionamiento repetido de la plataforma en movimiento de la máquina de enfriamiento

El transformador de herramientas es ≤0.05 mm.

5) Todo el conjunto de equipos debe tener funciones de operación manuales y automáticas, y el

El panel de control del equipo debe tener una función de velocidad ajustable. El equipo también es

requerido para tener funciones arbitrarias de programación y almacenamiento, y diferentes procesos

Los parámetros se pueden establecer de acuerdo con los requisitos del proceso de diferentes piezas de trabajo.

El sistema de control debe tener una función de bloqueo de contraseña para evitar personal no autorizado

de modificar los parámetros del proceso.

6) Color de todo el equipo: el valor predeterminado de fábrica prevalecerá. Advertencia relacionada con la seguridad

Los colores se implementarán de acuerdo con los estándares de seguridad nacionales correspondientes.

El sentido general es fuerte, fácil de depurar y mantener, y el diseño de la tubería de aceite,

Se requiere fuente de gas y línea de fuente de alimentación para ser razonable, ordenada y hermosa; el

El dispositivo de transmisión debe tomar las medidas necesarias a prueba de polvo.

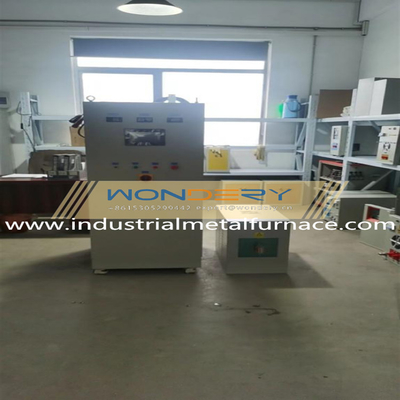

4. Suministro de alimentación de calefacción de inducción

4.1 Parámetros técnicos

4.2 La parte de control del equipo: compuesta principalmente de suministro de energía, regulador,

Control de cambio de fase, circuito de protección, circuito adaptativo de secuencia de fase, cálculo de arranque

Circuito, seguimiento de frecuencia del inversor, formación de pulso del inversor, amplificación de pulso y

Transformador de pulso. Sus componentes centrales adoptan

Circuitos integrados ASIC-2 especiales producidos en los Estados Unidos, de modo que los circuitos internos

excepto que el regulador está todos digitalizados, y la parte del activador del rectificador no requiere ninguna

ajuste, y tiene las características de alta fiabilidad, alta simetría de pulso, fuerte

rendimiento anti-interferencia, velocidad de respuesta rápida, etc., y debido a la secuencia de fase

Circuito adaptativo, no se requiere un transformador sincrónico, por lo que el trabajo de ajustar la fase

La secuencia y la sincronización se eliminan durante la depuración en el sitio. Solo es necesario

Para conectar la línea de puerta del transistor al terminal correspondiente de la placa de control,

y la parte del rectificador se puede poner en funcionamiento.

4.3 Modo inicial del sensor: el modo inicial del sensor es la frecuencia de barrido

inicio de voltaje cero, lo que significa que durante el proceso de inicio del sensor, la carga

El voltaje y la corriente aumentan gradualmente de cero, por lo que no hay un impacto de corriente en el

cuadrícula eléctrica. El circuito de inicio está equipado con un circuito de inicio repetitivo automático,

lo que hace que la tasa de éxito de inicio al 100 %. El circuito de seguimiento de frecuencia adopta el

Esquema de muestreo de valor promedio, que mejora la capacidad anti-interferencia del inversor.

4.4 Disparador del inversor: adopta la frecuencia de barrido de inicio suave de voltaje cero, que solo necesita

Tome una señal de retroalimentación de voltaje de frecuencia media y no necesita la señal de corriente

En el condensador de alta frecuencia en el circuito de ranura. Es esencialmente equivalente al

Circuito de autoexcitación, que pertenece al circuito de retroalimentación de valor promedio. Ya que no comenzó

Se requiere que el circuito se agregue al circuito principal, sin premagnizización o precargamiento

Se requiere un proceso de inicio, por lo que el circuito principal se simplifica y el proceso de depuración es simple.

4.5 Circuito limitante de voltaje y corriente: para proteger el IGBT, una vez que el voltaje y la corriente del

IGBT excede el valor nominal, el ángulo de activación del transistor en el lado del rectificador es inmediatamente

ajustado para limitarlo automáticamente al valor nominal.

4.6 Todos los circuitos de control están en una placa de circuito impreso, reduciendo en gran medida las fallas causadas por

Conexiones de contacto.

4.7 Los parámetros de los componentes eléctricos clave se establecen a través de la simulación por computadora

y demostrado por los experimentos como más precisos que los de los métodos clásicos. El método

El diseño tiene una mayor precisión y confiabilidad.

4.8 Circuito de protección del sensor

4.8.1 Circuito de protección contra sobrecorriente y de corte:

El valor de corte generalmente se establece en el 105% de la corriente nominal, y el valor de sobrecorriente es

Generalmente establecido en el 110% de la corriente nominal. Cuando la corriente de DC alcanza 1.05 veces el

corriente nominal, la señal de corriente tomada del transformador de corriente es revertida por el inversor,

y el pulso del gatillo del rectificador se retira. Es decir, el ángulo del disparador de pulso se cambia a

Reduzca la corriente y juegue un papel en la corte de la corriente. Cuando llega la corriente de DC

1.1 veces la corriente nominal, el ángulo del gatillo de pulso se tira a 150 grados y el

La fuente de alimentación de alta frecuencia se apaga automáticamente. Al mismo tiempo, la sobrecorriente

La luz indicadora está encendida para enviar una señal de alarma.

4.8.2 Circuito de protección de voltaje de sobretensión y corte

El valor de corte generalmente se establece en el 105% del voltaje nominal y el valor de sobretensión

generalmente se establece en el 110% del voltaje nominal. Cuando alcanza el voltaje de alta frecuencia

1.05 veces el voltaje nominal, la señal de voltaje tomada del voltaje de alta frecuencia

El transformador es invertido por el inversor, y el pulso del gatillo del rectificador se retira.

Es decir, el ángulo del disparador de pulso se cambia para reducir el voltaje y jugar un papel en

cortando el voltaje. Cuando el voltaje de alta frecuencia alcanza 1.1 veces la clasificación

voltaje, el ángulo del gatillo de pulso se tira a 150 grados y la potencia de alta frecuencia

El suministro se apaga automáticamente. Al mismo tiempo, la luz indicadora de sobretensión está encendida para

Envíe una señal de alarma.

4.8.3 Circuito de protección contra la pérdida de fase y subtensión

El circuito de control de la fuente de alimentación de alta frecuencia está equipado con detección de subtensión

protección. Cuando el voltaje de la línea entrante es inferior al 10%, la protección contra la subtensión

El circuito bloquea el pulso del activador del rectificador, de modo que la fuente de alimentación de alta frecuencia no puede ser

comenzó. Cuando falta la entrada trifásica de CA, además de bloquear el disparador del rectificador

Pulse, también impulsa la luz del indicador para sonar una alarma.

4.8.4 Protección de escasez de agua

Conecte el contacto normalmente abierto del relé de presión de agua en serie con la alta frecuencia

Circuito de control de la fuente de alimentación. Cuando la presión del agua es inferior a 1.5 kg/cm3, el control

El circuito no se puede energizar y la fuente de alimentación de alta frecuencia no se puede activar, por lo tanto

desempeñando un papel en la protección de escasez de agua.

4.8.5 Proceso de fabricación de sensores: la bobina del sensor está hecha de cobre sin oxígeno T2

tubo después del recocido, encurtido, saponificado y rociado con 167 Tipo de alta temperatura

Pintura aislante resistente, a prueba de humedad y de alta resistencia.

3.9 proveedores y orígenes de los principales componentes de la fuente de alimentación:
