Fuego de inducción para fundición de metales de fundición por gravedad industrial
1.Resumen general

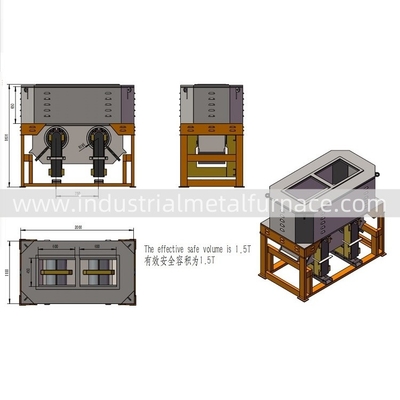

El horno de fundición por gravedad de 90KW adopta un diseño de ranura de fusión doble y una estructura de cuerpo de inducción doble.
Las ventajas de esta estructura son que equilibra la temperatura de la ranura de fusión y cada parte del horno
El efecto de la agitación electromagnética es muy importante para lograr efectos de ahorro energético, y aumenta el rango de agitación electromagnética para hacer que la distribución de cada
El objetivo del horno de fundición por gravedad: fundir cobre, bronce, latón y cobre.
otras aleaciones de cobre para la fusión y la conservación del calor.
2.Parámetros técnicos
Parámetros técnicos del horno de fundición de cobre de fundición por gravedad de 90 kW
| - No, no es así. |
Nombre |
Unidad |
Datos obtenidos |
| 1 |
Capacidad mínima |
T. |
0.1 |
| 2 |
Capacidad total nominal |
T. |
1.2 ((Puede incrementarse o disminuirse según las necesidades del cliente) |
| 3 |
Potencia nominal |
KW |
90 |
| 4 |
Voltado nominal del inductor |
V. |
380 |
| 5 |
Fase del sensor |
|
3 |
| 6 |
Frecuencia del sensor |
HZ |
50 |
| 7 |
Velocidad de fusión |
Tones por hora |
0.3 |
| 8 |
Potencia aislante |
KW |
50 |
| 9 |
Temperatura de trabajo nominal |
°C |
1250 |
| 10 |
Factor de potencia |
|
0.45 ~ 0.5 (antes de la compensación)
0.9~1 ((después de la compensación)
|
| 11 |
Presión del agua de enfriamiento |
¿ Qué pasa? |
(2 ~ 3) × 105 |
| 12 |
Consumo de agua de refrigeración |
Tones por hora |
7 (bolsa de inducción: 3)
(Vestido de enfriamiento por agua: 4)
|
3.Principio de trabajo y estructura principal
3.1 Este producto está diseñado utilizando el principio de inducción electromagnética.
Cuando se aplica un voltaje CA a la bobina de inducción, se genera un flujo magnético alternativo.
Este flujo magnético alternado induce una fuerza electromotriz y una fuerza secundaria.
Esta corriente pasa a través de la resistencia de la carga metálica y convierte la energía eléctrica
en energía térmica, que derrite el metal en el surco fundido.

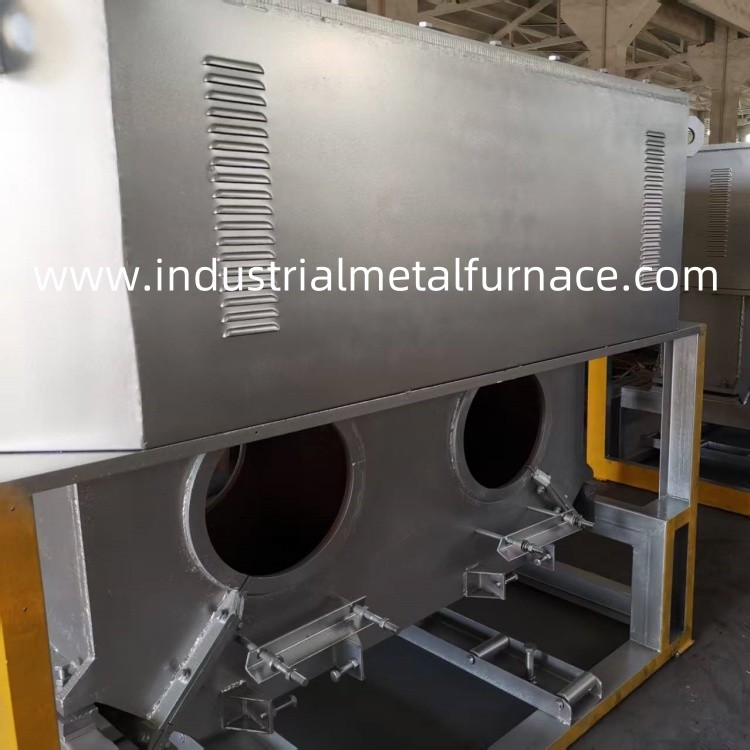

3.2 Este producto consta de un cuerpo de horno, un marco de horno, un cuerpo de inducción, un sistema de refrigeración de horno eléctrico, un
el gabinete de control, etc.
El rango de voltaje del horno eléctrico: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.
3.3 El horno eléctrico de fusión de cobre de fundición por gravedad adopta una estructura de inducción vertical de núcleo de hierro "boca".
laminados ylas placas de acero soldadas, y la piscina fundida está hecha de ladrillos refractarios después del material aislante y el material refractario
sonAtados juntos.
3.4 El cuerpo de inducción consta de dos inductores, dos núcleos de hierro y dos ranuras de fusión.
El inductor está enfriado con agua: para facilitar la eliminación de materiales refractarios
materiales y reducir la pérdida de potencia de la cáscara del cuerpo de inducción, la cáscara de inducción se compone de dos mitades, con aislante
La carcasa de la carrocería de inducción se basa en la superficie superior de la brida cuando se monta.
3.5 Durante el proceso de fundición, la temperatura del agua de entrada no debe ser superior a 35 °C, la temperatura del agua de salida
Si el caudal de agua es inferior a 55°C, el caudal de agua debe medirse con frecuencia.
el nivel requerido, la balanza debe limpiarse.
3.6 Este horno industrial de fusión de metales exige que la calidad del agua de refrigeración cumpla los siguientes requisitos: valor del pH
está dentro del rangode 7~8, la dureza no es superior a 7 y el contenido total de materia en suspensión y sólidos disueltos no es superior a
exceden de 10, por lo que para evitar la escalera del agua de refrigeración y el bloqueo de los canales de agua.
5.Alcance del suministro
| - No, no es así. |
Nombre |
Cuota de trabajo |
En el caso de la |
| 1 |
Conchas de hornos de fundición por gravedad |
1 juego |
Alivio del estrés |
| 2 |
Materiales refractarios |
1 juego |
Para la construcción de hornos únicos |
| 3 |
Abrigos de agua de acero inoxidable |
2 piezas |
1Cr18Ni9Ti (321) |
| 4 |
Cubo de inducción |
2 piezas |
|
| 5 |
Núcleo de inducción |
2 piezas |
Importado de Japón, Z10 |
| 6 |
Canal de fusión |
2 piezas |
Cobre de aleación |
| 7 |
Cabinet eléctrico de 45 kW |
2 piezas |
Tipo seco de tres fases equilibradas |
