1Función básica

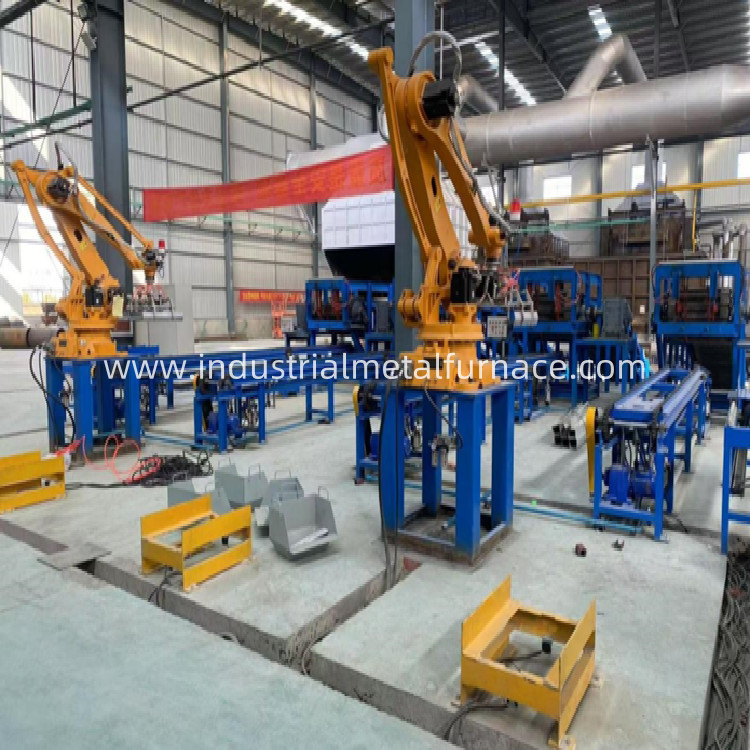

Una máquina de apilamiento de lingotes robótica es un dispositivo industrial automatizado diseñado para apilar eficientemente
Ingotas metálicas (como el aluminio) en pilas organizadas para su almacenamiento, transporte o procesamiento posterior.
Aquí están sus funciones y características principales basadas en los resultados de búsqueda:
1- Empilado automático:
La máquina transportadora de fundición de lingotes de aluminio reemplaza el trabajo manual recogiendo de forma autónoma lingotes enfriados de un
transportador o línea de enfriamiento y su disposición en patrones de pila preprogramados (por ejemplo, capas alternas a 90 °
o ángulos de 180° para la estabilidad).
2Precisión y eficiencia:
• Equipado con brazos robóticos (por ejemplo, robots de 4 ejes) y pinzas, garantiza una velocidad alta,
apilados con errores mínimos.
• Algunos sistemas integran un PLC (programable logic controller) para un control preciso del movimiento y
el recuento de capas.
3Seguridad y reducción del trabajo:
• Elimina los peligros asociados con la manipulación manual de lingotes pesados (por ejemplo, de más de 20 kg) o calientes
Se aplican las siguientes medidas:
Reduce las necesidades de mano de obra (por ejemplo, de 3 4 trabajadores a 1).
4. Patrones de apilamiento personalizables:
• Configurable para diferentes tamaños de lingotes y disposiciones de capas (por ejemplo, pilas de 11 capas con
las orientaciones alternas).
• Algunos sistemas cuentan con mecanismos de inversión para bloquear los lingotes de forma segura.
6Compatibilidad con las líneas de producción:
Trabaja sin problemas con sistemas de fundición, refrigeración y transportadores, formando una línea continua
flujo de trabajo automatizado.
Aplicaciones: Utilizado principalmente en fundiciones de aluminio, plantas de electrolitos y reciclaje de metales
las instalaciones.
2Parámetros técnicos del robot de la línea de fabricación de lingotes
| - No, no es así. |
Parámetros técnicos |
| 1 |
Tamaño efectivo de la abrazadera |
700 × 840 mm (longitud*tamaño de la abertura) |
| 2 |
velocidad de rotación |
Ajustable, un ciclo 3.5 sec 5.0 Segundo |
| 3 |
Peso del lingotes de aluminio aplicable |
5.5 ± 0,5 kg por pieza |
| 4 |
Altura máxima de apilamiento |
1650 mm (puede fijarse el número de capas de lingotes) |
| 5 |
Ángulo de rotación del robot |
360 grados ajuste libre |
| 6 |
Velocidad de apilamiento de lingotes |
alrededor de 5-8 capas/minuto |
| 7 |
Peso de elevación del manipulador |
120 a 200 kg |
| 8 |
Número de lingotes de aluminio transferidos cada vez |
7 lingotes, boca grande hacia arriba |
3Características técnicas
| - No, no es así. |
Características técnicas |
| 1 |
Servo motor de seis ejes, bajo ruido de funcionamiento, funcionamiento estable, baja tasa de fallas, alta precisión de apilamiento, utilizando el robot japonés Kawasaki. |
| 2 |
Puede realizar el apilamiento sincrónico de lingotes de 1 o 2 máquinas de fundición, ahorrando costos al usuario. |
| 3 |
Ocupa un área pequeña y tiene varios métodos de instalación, que pueden realizar el agarre de múltiples puntos y el apilamiento de múltiples puntos. |
| 4 |
Utiliza una pantalla LCD a color de 6,4 pulgadas, una pantalla táctil altamente sensible, una interfaz de operación simple e intuitiva, y una operación competente se puede lograr después de media hora de entrenamiento. |
| 5 |
Controlador robótico portátil / integrado: los usuarios pueden establecer el número de capas de apilamiento y el ángulo de rotación de acuerdo con sus necesidades, y pueden almacenar decenas de miles de programas. |
| 6 |
Puede utilizarse de forma fiable a una temperatura ambiente de -25°C~50°C y en ambientes de polvo y niebla de aceite. |
|
7
|
El grupo de robots de apilamiento adopta el control del programa a lo largo de todo el proceso.La planitud de las cuatro esquinas de todo el paquete está garantizada.. |
|
8
|
El número de capas de apilamiento se puede establecer arbitrariamente dentro del rango acordado, y la altura de apilamiento es constante.La aplicación del dispositivo de transmisión del servomotor en el mecanismo de movimiento hace que el funcionamiento del equipo sea más estable, confiable y preciso. Trae gran comodidad al uso y mantenimiento futuro, operación simple y de bajo costo. |
| 9 |
La distancia de apertura del agarre de la máquina de fundición de lingotes se aumenta para evitar daños en el robot debido a la desviación del lingote de aluminio. |
| 10 |
El mecanismo de agarre de lingotes adopta el tipo de sujeción y soporte para evitar que el lingote caiga debido a la diferencia de longitud de los lingotes de fundición. |
| 11 |
La velocidad de agarre es ajustable. |
4.Información técnica facilitada
| - No, no es así. |
Punto de trabajo |
Unidad |
Cuota de trabajo |
Las observaciones |
| 1 |
Manual del usuario |
1 |
conjunto |
Imagen física o archivo PDF |
| 2 |
Diagrama eléctrico |
1 |
conjunto |
Imagen física o archivo PDF |
| 3 |
Disparos de problemas: |
1 |
la participación |
Imagen física o archivo PDF |
| 4 |
Lista de piezas de uso |
1 |
la participación |
Imagen física o archivo PDF |
| 5 |
Plan de distribución de los equipos |
1 |
la participación |
Imagen física o archivo PDF |
