tipo eléctrico aluminio de la piscina 1500kg que derrite y que sostiene el equipo de fundición de aluminio del horno

Tipo eléctrico horno de la piscina de la tenencia para la fundición de aluminio

1.Application

El tipo eléctrico horno de la piscina de la tenencia se utiliza principalmente para el calor

preservación de la solución de los metales no ferrosos.

Introducción estructural

El tipo horno de la piscina de la tenencia consiste en las tres piezas siguientes:

cuerpo del horno, elementos de calefacción y sistema de control eléctrico.

la parte superior de la caja de control eléctrica es circuito de control. El más bajo

la parte es circuito de poder.

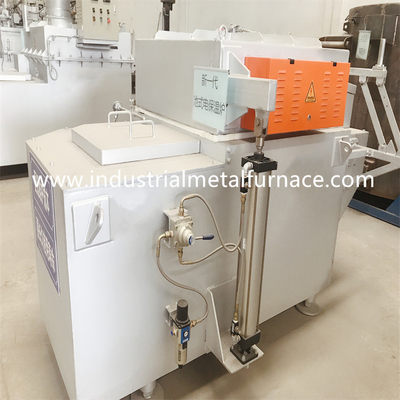

El cuerpo del horno se comprende de la boca de carga, cámara de la tenencia,

agujero de descarga y cubierta del horno. La boca de carga, agujero de descarga

y llevando a cabo la cámara casted en conjunto por 84ACX moldeable que sea

producido por los productos minerales aliados. (la fuerza compresiva es 140MPA

cuando la temperatura alcanza 110℃. La línea tarifa es 0,1%) Esta clase de

moldeable tiene la ventaja de antiadherente de aluminio, de alta resistencia, fácil

vida de servicio limpia y larga. La cubierta del horno adopta la fibra refractaria

algodón con la marca de Janpnese que tiene buen funcionamiento de la preservación del calor

y mantenimiento fácil.

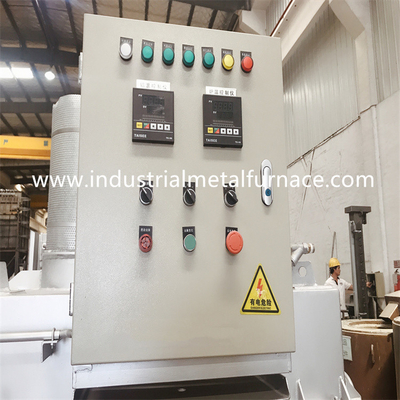

El sistema de control eléctrico adopta control del PID con el inteligente

regulador de temperatura, y el regulador del poder. La temperatura

la exactitud de control es ±3℃. El horno que se sostiene para la fundición a presión también

tiene la alarma de sobrecalentamiento.

Fuente de alimentación preparada por el comprador:

Fuente de alimentación: 5 alambre trifásico, el 380V±10%, herzios 50Hz±3;

Poder del control: el 220V±10%, herzios 50Hz±3.

parámetros 2.Technical

sistema 3.Heating y sistema de control eléctrico

sistema 3.1.Heating

) una barra de calefacción del carburo del componente-silicio (6 pedazos en total)

Sistema de control: regulador de temperatura (importado de Taiwán, 2 pedazos),

regulador electrónico del poder, contactor, retransmisión.

Temperatura que detecta el componente: acoplamiento termal (2 junta,

1 para medir la temperatura y otra de la atmósfera del hogar para

midiendo la temperatura de aluminio fundida)

sistema de control 3.2.Electrical (control del PID)

Los tiristores son el componente que controla principal del control eléctrico

sistema. La corriente de salida se controla a través del cambio del

ángulo de la conducción del tiristor. El horno que se sostiene de aluminio eléctrico

emplea el circuito avanzado del control y de leña de la fase para controlar la conducción

ángulo del tiristor. El regulador de temperatura tiene diversa protección

funciones. Cuando la temperatura de aluminio del horno de fusión sube sobre

el límite superior o la corriente es anormal debido a las faltas, el regulador puede

pare automáticamente la salida de pulso, y pare la fuente de alimentación.

3.3. parámetros técnicos principales

a) voltaje de funcionamiento: 380V 3 fases 50Hz;

b) método de control: potenciómetro manual de regla o automático

señal de control de 0-5VDC;

c) función de lanzamiento suave: los movimientos comenzaron después de 0,5 segundo;

d) Exactitud del control de la temperatura: ±5℃ (bajo condiciones de trabajo estándar)

componentes eléctricos 3.4.main

a) gabinete de control, 1 pedazo;

b) regulador de temperatura, origen de Taiwán, 2 pedazos (un regulador

con la regulación del PID).

c) regulador del poder, 1 fijado;

d) componentes eléctricos de la baja tensión, 1 fijado;

e) acoplamiento termal, 2 pedazos (el pedazo que mide el fundido

la temperatura de aluminio se forra en un tubo de la cubierta de la protección);
