Horno de fusión y que se sostiene de aluminio, proceso de la fundición a presión del aluminio
introducción 1.General
La aleación de aluminio que derrite y que sostiene el horno tiene un acuerdo
estructura para derretir y sostener el líquido de aluminio. La fusión
la cámara es formada por el material moldeable de una vez que-formación, que tiene
de alta resistencia y una vida de servicio larga. El aluminio a presión horno de la fundición
se equipa de la hornilla famosa de la marca, que tiene funciones de automático
ignición y control de la temperatura. El horno industrial de la fusión del metal
también tiene un dispositivo de alarma de sobrecalentamiento.
parámetros 2.Technical
| modelo |
WDL-RJL-750 |
| cantidad |
1 sistema |
| tarifa de fusión |
750kg/hour (la manera de trabajo continua, y las condiciones de trabajo clasificadas se encontró); llevar a cabo la capacidad 2250kg de la cámara |
| combustible |
gas natural; presión de suministro de aire 5-7kPA |
| temperatura de trabajo |
700-750℃
de la calefacción tarifa para arriba sobre 60-80℃ por hora
|
| Consumo del gas natural |
sobre el aluminio 65-70m3/ton (en las condiciones de trabajo clasificadas) |
| aire de alta presión |
0.5~0.7Mpa 1.5M3/h (aire comprimido, aceite seco y agua separados) |
| fuente de alimentación |
380V 50HZ 5.5kW |
| funcionamiento clasificado |
condiciones |
a) el contenido de la escala en la materia prima es menos de es el 5%, especialmente allí no
escalas fácilmente oxidadas.
b) el ratio material de fusión: material reciclado el 50%, lingote de aluminio del 50%;
c) El horno funciona de una manera continua. La temperatura de fusión se fija en 720℃.
d) El consumo de combustible se calcula sobre la base de 3 horas de consumo en un continuo
manera de trabajo.
e) valor del calor del gas natural: 8600Kcal/m3;
f) La productividad se calcula sobre la base de la condición previa que el horno está cargado
con la materia prima 750kg/hour, y el líquido de aluminio se descarga con un índice de 750kg/hour.
g) El índice de fusión de la pérdida de líquido de aluminio es menos de 1,5%.
3. Materia prima para derretir
a) lingote de aluminio (el peso medio está debajo de 8kg);
índice de relleno de derretir la cámara: el 50% (la correa que embala se debe desatar y
el lingote se debe dispersar en el horno);
b) material reciclado (el tamaño debe ser más pequeño que el carro de carga)
índice de relleno de derretir la cámara: el 50%;
estructura 4.Furnace
4,1 la cáscara del horno se fabrica de las placas de acero y del acero seccional. Tiene bastante
la fuerza y ha preservado el espacio para la extensión.
4,2 mercado de aluminio (tipo neumático del enchufe del cilindro)
El líquido de aluminio es dejó hacia fuera a través de un canal inclinado de la descarga al equipo de la continuación.
Hay una válvula manual del cambio, y el mercado líquido se abre o se cierra a través
control del cilindro neumático. (El enchufe líquido es piezas tísicas.)
4,3 puerta de la escoria y su puerta de la inspección y de la limpieza del punto
El marco de puerta alrededor del cuerpo de la puerta de cada puerta del horno se hace del arrabio,
la superficie de la puerta se hace de la placa de acero ordinaria, y del interior material refractario
la puerta se hace de tablero aislador y de moldeable de alta temperatura.
4,4 cubierta de la boca de carga
El marco de la cubierta de alimentación se hace de la placa de acero ordinaria, y del interior de
la cubierta se construye con el tablero de la preservación del calor + moldeable de alta temperatura.
la apertura y el cierre de la cubierta superior son conducidos por el cilindro.
4,5 guarnición del material refractario
| Estructura |
La primera capa |
La segunda capa |
La tercera capa |
La cuarta capa |
|
Tenencia
Cámara
|
Inferior, superior, puerta,
cuerpo del horno
|
Moldeable impermeable;
Ladrillo de aluminio de alta densidad y alto
Ladrillo a prueba de calor de la arcilla;
Moldeable a prueba de calor;
|
Ladrillo del aislamiento de la mullita;
Panel de fibras de madera de cerámica aislado estupendo;
Material de la preservación del calor;
Tablero estupendo;
|
Moldeable a prueba de calor;
Moldeable impermeable;
Panel de fibras de madera de cerámica aislado estupendo;
|
Tablero de aislamiento nano;
|
| Cámara de fusión y torre de carga |
Torre de carga;
Alrededores de la hornilla;
inclinación de la cama del furnce; cubierta del horno;
|
Ladrillo refractario de la arcilla (enfrente del puerto de carga);
Moldeable de alta resistencia estupendo;
|
Panel de fibras de madera de cerámica;
Aislamiento concreto;
ladrillo refractario de la arcilla;
|
Panel de fibras de madera de cerámica aislador; |
Tablero de aislamiento nano;
|
Notas: Para prevenir la generación de óxido en el horno de fusión de aluminio
y amplíe la vida de servicio del material refractario, además de la limpieza diaria de la escoria, cerrada por favor
abajo del horno de fusión y que se sostiene de aluminio cada 6 meses para limpiar el óxido en el horno.
sistema inclinable hidráulico 4,6
El cuerpo del horno se diseña con la inclinación de la función. Se comprende principalmente del cilindro hidráulico,
válvulas de control, y tubería.

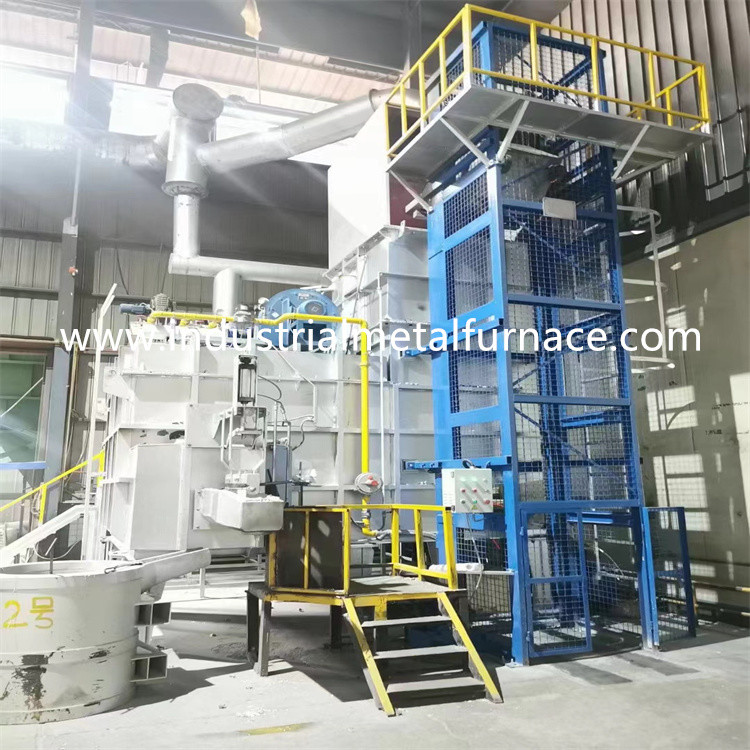

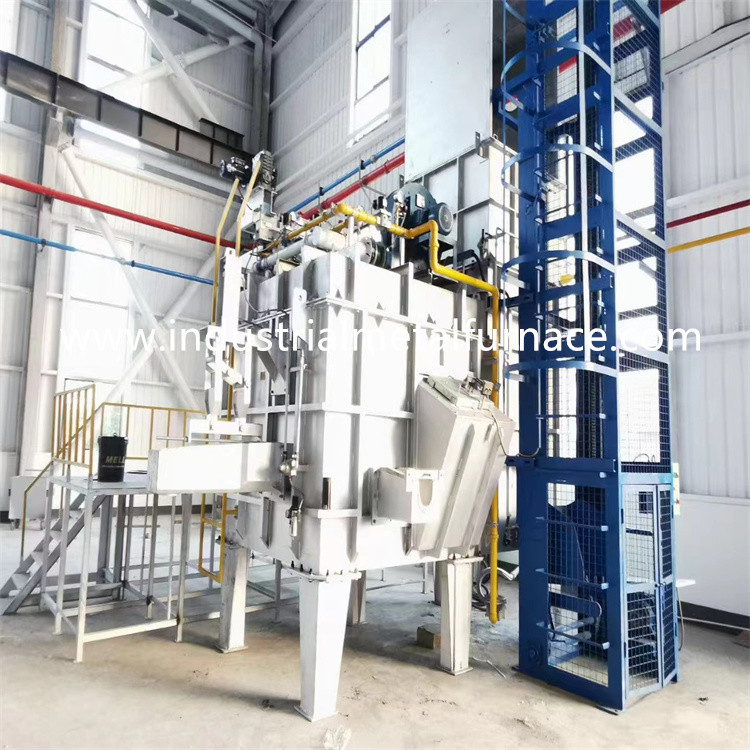

Horno de fusión y que se sostiene de aluminio en nuestra fábrica:
