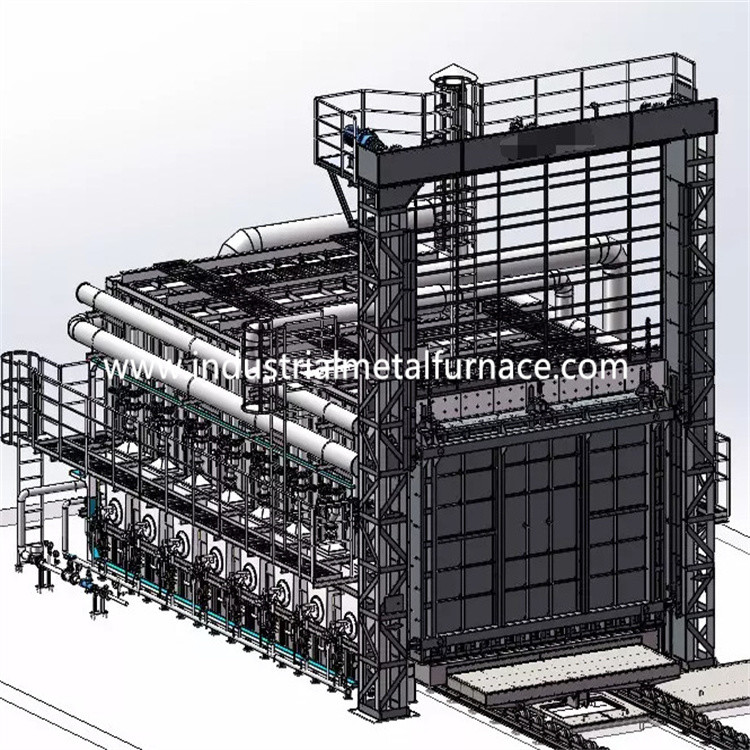

Horno de hogar inferior del carretón del coche de gas 4500×1500×1200m m 1150℃

horno de hogar de gas del carretón de 4500×1500×1200m m

1. Uso

El horno de hogar de gas del carretón se utiliza principalmente para el tratamiento térmico de

piezas de metal

introducción 2.Structural

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del horno de hogar del carretón se hace de 8# -12#U de acero y

placas de acero. El pilar lateral y los pilares traseros se hacen del acero seccional,

y se refuerzan con bracings de acero seccionales. La pared externa del

el horno se pinta con 2 capas de cartillas, y 2 capas de pintura de capa.

Pintan a la parte fundamental del horno con la pintura a prueba de calor.

2,2 que alinean

El material de alineación es refractaria de aluminio el bloque condensado alta fibra 1200℃.

Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. Compresión de aluminio de la fibra del silicato

el bloque con el grueso de 350m m se diseña como la capa refractaria da alta temperatura.

carretón 2,3

El fabricante del horno de hogar del carretón se comprende de la preservación del calor

material, marco del carretón y mecanismo móvil. Se divide la capa refractaria

en 3 substratos, es decir, 1ra capa de ladrillo superior del alto-alúmina, y 2da y 3ro capa

con ambos ladrillos ligeros de la arcilla.

El marco del carretón se hace del U-acero 16# y del Yo-acero 16#. Los bordes de

el carretón se hace del Yo-acero de 20m m. El carretón se equipa de 6pieces de

ruedas. Cada diámetro de rueda es 300m m.

El material de la preservación del calor se divide en 3 capas, la capa superior que es

ladrillos del alto-alúmina, y 2da y 3ro capa que es ladrillos ligeros de la arcilla.

Conduciendo del engranaje del reductor del motor conduce al proveedor del horno de hogar del carretón

mecanismo. La velocidad móvil del carretón es 6-8m/min.

2,4 sistema de aislamiento

El lacre entre la puerta y el cuerpo del horno y la carretilla es

más crítico.

puerta de 2,5 hornos

La puerta inferior del precio del horno del coche se comprende de la guarnición y del acero de la todo-fibra

cáscara de la estructura. La puerta se construye con los bloques comprimidos de aluminio de la fibra del silicato

lo mismo que eso para el cuerpo del horno. La cáscara es una estructura de soldadura de seccional

placas de acero y de acero. La puerta del horno tiene la característica de simple, práctica,

mantenimiento confiable y conveniente. La puerta del horno se fija en el carretón.

sistema ardiendo 2,6

El sistema ardiente se comprende de las hornillas de alta velocidad de Krom, proporcional

sistema de control de la combustión, válvula del válvula de gas, electromagnética, caja de control de la hornilla, etc.

La hornilla tiene las funciones de la ignición, de la detección de la llama, y de la llama automáticas

hacia fuera alarma. El regulador de la hornilla recibe la señal de control de la temperatura

regulador y controles la situación grande/pequeña del fuego de la hornilla basada en

requisito de la carga de calor para observar el ajuste de la temperatura.

A) La hornilla tiene función del ajuste y la tarifa del ajuste es 1:10 y

el aire eficiente es 1-5. La hornilla podía resolver la uniformidad de la temperatura del calor

el proceso del tratamiento y controla con eficacia el ratio del aire-gas de modo que el combustible

se reduce el consumo.

B) Cuando el horno está funcionando, el sistema ardiente podría cortar automáticamente

la válvula de gas eléctrica y válvula de seguridad general en el caso del apagón

detectado por el sistema de alarma. Cuando se reanuda la fuente de alimentación, el trabajador

necesidades de abrir la válvula de seguridad y de recomenzar el programa de la ignición después de purgar

se confirma la función.

La hornilla se fija con una unidad de control proporcional que permita la quema alternativa

del fuego, del fuego de la alarma hacia fuera, y del reencendido grandes y pequeños. La caja de control de la hornilla tiene

modos del manual y del uno mismo-funcionamiento disponibles. El trabajador podría actuar delante de

el horno o en el gabinete de control.

C) El tubo antes de que la hornilla se equipe de la válvula electromagnética, y gas manual

válvula del ajuste. El sistema de la válvula podía realizar un ratio del gas ideal/suministro de aire

de modo que el exceso del aire eficiente sea más bajo de 1,1.

2,6.1sistemadeaire

El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, automático

válvula, indicador de presión y tubos de regla. El volumen de aire es hacer juego

el volumen del gas, y de la tarifa del aire exceso es más bajos de 1,20.

2,6.2sistemadesuministro de gas

El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión

(equipado de un filtro), un interruptor de presión baja y un indicador de presión. Para

el motivo de la seguridad allí es una válvula de atajo rápida en el tubo de gas general.

2,6.3sistemadeescape

El horno de hogar del carretón del gas toma método directo de la descarga del humo. El humo

se expresa directamente hacia fuera a través del tubo de tubo a la atmósfera. El humo

intercambio de calor de las conductas con el intercambio de calor antes de la emisión a

atmósfera.

2,6.4sistemadecontroldepresióndehorno

La presión sobre la tabla de trabajo en el horno se guarda en (PA +15), que es

muy beneficioso a la uniformidad de la temperatura y de la eficacia termal de

el horno. Cuando la presión en el horno es demasiado alta, el aire caliente en

el horno se escapará de la boca del horno y de otros lugares abiertos, resultando

en la pérdida de calor causada por el escape del humo; porque el alto

humo de la temperatura en los escapes del horno a fuera del horno, lo va a hacer

afecte a la puerta, al sello lateral y a la hornilla del horno directamente, se relaciona que

a la vida de servicio total del horno; cuando la presión en el horno está también

bajo, un gran número de aire frío fuera del horno será absorbido en el horno,

también. La pérdida de calor de humo del apagado-horno se aumenta. La presión baja del

el horno causa la difusión del aire frío fuera del horno en el horno, y

la combustión secundaria es formado debido a la entrada del aire frío oxígeno-que contiene,

cuál tiene efectos nocivos sobre la uniformidad de la temperatura del horno, oxidación de

objeto y eficacia termal del horno. Por lo tanto, técnico eficaz

las medidas se deben tomar para controlar la presión de horno con control automático completo.

Nuestro método es controlar la presión de horno con eficacia usando un sistema que consiste

de la presión que toma el dispositivo, transmisor de presión, instrumento inteligente y así sucesivamente.

la presión de horno se controla en el estado óptimo (la superficie de la carretilla está en a

presión levemente positiva). En este tiempo, el gas de escape está en un equilibrio dinámico

estado, que puede no sólo asegurarse de que no desborde el gas del horno, pero también asegurar

que el aire frío fuera del horno no está chupado en el horno, para ahorrar

energía y maximizar la eficacia del horno.

2,6.5calorintercambioyelsistemadeltubo

Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor

(según el GB3486-83 estándar nacional). El tubo lleva a fuera de

edificio de la fábrica. El aire frío se intercambia por el cambiador de calor para precalentar

aire combustión-favorable antes de entrar en la hornilla, para mejorar el calor

eficacia del horno.

Los tubos de escape de los cambiadores de calor y del humo son aislados por el aislamiento interno

(usando castables de la fibra) asegurar la vida de servicio de los cambiadores y de los tubos de calor.

2,6.6 detección de falta y sistema de alarma

El horno de amortiguamiento rápido del tratamiento térmico tiene una detección de falta completa, alarma,

diagnosis, y sistema de protección de la seguridad. En el gabinete de control hay una lámpara de la alarma.

sistema de control 2,7

el sistema de control tiene las piezas siguientes:Ⅰ . Sistema de control ardiendo; Ⅱ. Eléctrico

sistema de control de poder;Ⅲ sistema de control de .temperature.

Medidas tomadas para el sistema de control ardiente:

El tipo par termal de K consigue la señal del milivoltio y la envía al regulador del PID de la temperatura

(Marca de SHIMADEN). El regulador de temperatura calcula la señal y las salidas

señal de control 4-20mADC al actuador eléctrico. El actuador más futuro envía a

señal al regulador de la hornilla después del cálculo.

El regulador de la hornilla es principalmente responsable de la ignición y de la detección de la llama. Cuándo

el terminal recibe la señal de la ignición, el regulador de la hornilla realiza la llama

etapa de prueba de la simulación y del uno mismo. Si durante esta etapa de la simulación y del autoexamen

la hornilla no podía detectar la señal de la llama. El regulador de la hornilla abriría

válvula electromagnética del gas y convertir el voltaje 220VAC a 5KV para la ignición (ignición

tiempo sobre 3S). Si la hornilla detecta la señal de la llama en el plazo seguro

(sobre 8S), la luz amarilla de la indicación de la hornilla estaría en (ignición acertada).

Si la hornilla no podría detectar la señal de la llama, la luz roja estaría en (ignición fallada).

Se cierra el regulador de la hornilla y se corta la válvula electromagnética del gas.

B) sistema de control de la corriente eléctrica: El sistema de control de la corriente eléctrica principalmente

controles CON./DESC. de la fan, y ADENTRO fuera del carretón.

C) control de la temperatura y sistema de registro

El sistema tiene las funciones de la disposición de la temperatura, del control y del indicador digital.

Y también hay una alarma audible y visual en las situaciones de sobrecalentamiento.

Arreglo de la zona del control de la temperatura

: sistema del control de la temperatura

El horno se equipa de 2 pares termales y de una temperatura inteligente

regulador. El horno es controlado por 2 zonas.

B: control de la temperatura del instrumento

El regulador de temperatura permite la disposición del tiempo de calentamiento, del tiempo de ocupación, y del enfriamiento

tiempo. Tiene función del autoajuste y del uno mismo-ajuste, y exhibe el SV y el picovoltio.

3. parámetros técnicos principales
