Horno 10000×3500×3500m m del tratamiento térmico del hogar del carretón de 5 zonas de gas

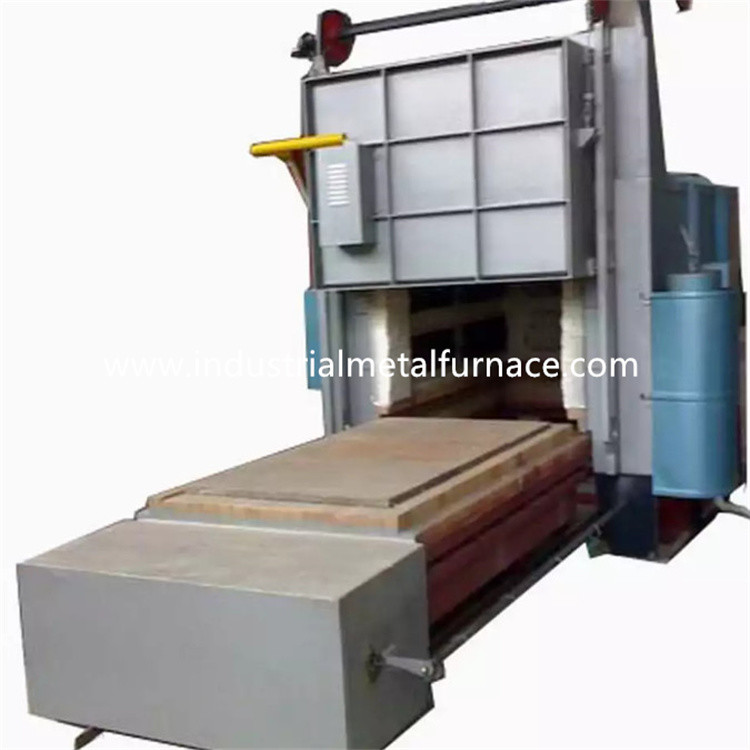

horno de hogar de gas del carretón de 10000×3500×3500m m

1. Uso

El horno de hogar de gas del carretón se utiliza principalmente para el calor

tratamiento de las piezas de metal.

2. Introducción estructural

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del horno se hace de 12-18# U de acero y 4-14m m

placas de acero. El pilar lateral y los pilares traseros se hacen del acero seccional,

y se refuerzan con bracings de acero seccionales. La pared externa del

el horno se pinta con 2 capas de cartillas, y 2 capas de pintura de capa.

Pintan a la parte fundamental del horno con la pintura a prueba de calor. El horno

el borde de la puerta se hace del material a prueba de calor de la pieza de acero fundido de 14m m en varios

pedazos.

2,2 que alinean

El material de alineación es 1200 el tipo fibra del material refractario de la pureza elevada de 1000℃ condensada

bloque. Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. Compresión de aluminio de la fibra del silicato

el bloque con el grueso de 320m m se diseña como la capa refractaria da alta temperatura.

carretón 2,3

El carretón se comprende del material de la preservación del calor, del bastidor del carretón y de la mudanza

mecanismo. La capa refractaria se divide en 3 substratos, es decir, 1r top

capa de ladrillo del alto-alúmina, y 2da y 3ro capa con ambos ladrillos ligeros de la arcilla.

El marco del carretón se hace del U-acero 20# y del Yo-acero 20#. Los bordes del

el carretón se hace del Yo-acero de 20m m. El carretón se equipa de 8 pedazos de ruedas.

Cada diámetro de rueda es 300m m.

El material de la preservación del calor se divide en 3 capas, la capa superior que es

ladrillos del alto-alúmina, y 2da y 3ro capa que es ladrillos ligeros de la arcilla.

El carretón es conducido por el mecanismo de arrastre del engranaje del reductor del motor. La velocidad móvil

del carretón es 6-8m/min.

2,4 sistema de aislamiento

El aislamiento entre la puerta del horno y el cuerpo del horno está con el eléctrico

empujador. El aislamiento entre el carretón y la pared real es a través de la primavera

mecanismo. Cuando el carretón se mueve dentro del hogar, los contactos del carretón firmemente

con la pared posterior para prevenir pérdida de calor.

puerta de 2,5 hornos

La puerta del horno se comprende de la guarnición de la todo-fibra y de la cáscara de la estructura de acero.

La puerta se construye con los bloques comprimidos de aluminio de la fibra del silicato lo mismo que ésa

para el cuerpo del horno. La cáscara es una estructura de soldadura de acero seccional y

placas de acero. La puerta del horno tiene la característica de simple, de práctico, de confiable y

mantenimiento conveniente. La puerta del horno se fija en el carretón.

sistema ardiendo 2,6

El sistema ardiente se comprende de las hornillas de alta velocidad del AGS 125HB, proporcional

sistema de control de la combustión, válvula del válvula de gas, electromagnética, caja de control de la hornilla, etc.

La hornilla tiene las funciones de la ignición, de la detección de la llama, y de la alarma automáticas de la llama hacia fuera.

El regulador de la hornilla recibe la señal de control del regulador de temperatura y

controla la situación grande/pequeña del fuego de la hornilla basada en el requisito de la carga de calor tan

ese ajuste de la temperatura se observa.

A) La hornilla tiene función del ajuste y la tarifa del ajuste es 1:10 y el aire

eficiente es 1-5. La hornilla podía resolver la uniformidad de la temperatura del tratamiento térmico

el proceso y controla con eficacia el ratio del aire-gas para reducir el consumo de combustible.

B) Cuando el horno está funcionando, el sistema ardiente podría cortar automáticamente

válvula de gas eléctrica y válvula de seguridad general en el caso del apagón detectado cerca

el sistema de alarma. Cuando se reanuda la fuente de alimentación, el trabajador necesita abrirse

se confirma la válvula de seguridad y recomenzar el programa de la ignición después de purgar la función.

La hornilla se fija con una unidad de control proporcional que permita la quema alternativa

del fuego, del fuego de la alarma hacia fuera, y del reencendido grandes y pequeños. La caja de control de la hornilla tiene ambos

modos del manual y del uno mismo-funcionamiento disponibles. El trabajador podría actuar delante del horno

o en el gabinete de control.

C) El tubo antes de que la hornilla se equipe de la válvula electromagnética, y gas manual

válvula del ajuste. El sistema de la válvula podía realizar un ratio del gas ideal/suministro de aire tan

que el exceso del aire eficiente es más bajo de 1,1.

2,6.1sistemadeaire

El sistema de tubería del aire se comprende de la fan centrífuga de alta presión, automático

válvula, indicador de presión y tubos de regla. El volumen de aire es hacer juego el gas

el volumen, y de la tarifa del aire exceso es más bajos de 1,20.

2,6.2sistemadesuministro de gas

El tubo de suministro de gas general se equipa de un dispositivo de la regulación de presión (equipado

con un filtro), un interruptor de presión baja y un indicador de presión. Por seguridad allí

es una válvula de atajo rápida en el tubo de gas general.

2,6.3sistemadeescape

El horno toma método directo de la descarga del humo. El humo se expresa directamente hacia fuera

a través del tubo de tubo a la atmósfera. El humo conduce intercambio de calor con

el cambiador de calor antes de la emisión a la atmósfera.

2.6.4 sistema de control de presión de horno

La presión sobre la tabla de trabajo en el horno se guarda en (PA +15), que está muy

beneficioso a la uniformidad de la temperatura y de la eficacia termal del horno.

Cuando la presión en el horno es demasiado alta, el aire caliente en el horno se escapará

de la boca del horno y de otros lugares abiertos, dando por resultado la pérdida de calor causó

por el escape del humo; porque el humo de alta temperatura en el horno

los escapes a fuera del horno, afectará a la puerta, al sello lateral y a la hornilla

del horno directamente, que se relaciona con la vida de servicio total del horno; cuando

la presión en el horno es demasiado baja, un gran número de aire frío fuera del horno

será absorbido en el horno, también. La pérdida de calor de humo del apagado-horno se aumenta.

La presión baja del horno causa la difusión del aire frío fuera del horno en

el horno, y la combustión secundaria es formado debido a la entrada de oxígeno-contener

aire frío, que tiene efectos nocivos sobre la uniformidad de la temperatura del horno, oxidación

del objeto y de la eficacia termal del horno. Por lo tanto, técnico eficaz

las medidas se deben tomar para controlar la presión de horno con control automático completo.

Nuestro método es controlar la presión de horno con eficacia usando un sistema que consiste

de la presión que toma el dispositivo, transmisor de presión, instrumento inteligente y así sucesivamente.

la presión de horno se controla en el estado óptimo (la superficie de la carretilla está en a

presión levemente positiva). En este tiempo, el gas de escape está en un equilibrio dinámico

estado, que puede no sólo asegurarse de que no desborde el gas del horno, pero también

asegúrese de que el aire frío fuera del horno no esté chupado en el horno, para

ahorre la energía y maximice la eficacia del horno.

2.6.5 cambiador de calor y sistema del tubo

Un tubo se fija en la parte posterior del horno, y se realiza con el cambiador de calor

(según el GB3486-83 estándar nacional). El tubo lleva a fuera de

edificio de la fábrica. El aire frío se intercambia por el cambiador de calor para precalentar

aire combustión-favorable antes de entrar en la hornilla, para mejorar la eficacia del calor

del horno.

Los tubos de escape de los cambiadores de calor y del humo son aislados por el aislamiento interno (usando

castables de la fibra) para asegurar la vida de servicio de los cambiadores y de los tubos de calor.

2,6.6 detección de falta y sistema de alarma

El horno tiene una detección de falta, una alarma, una diagnosis, y una protección completas de la seguridad

sistema. En el gabinete de control hay una lámpara de la alarma.

sistema de control 2,7

el sistema de control tiene las piezas siguientes:Ⅰ . Sistema de control ardiendo; Ⅱ. Eléctrico

sistema de control de poder;Ⅲ sistema de control de .temperature.

Medidas tomadas para el sistema de control ardiente:

El tipo par termal de K consigue la señal del milivoltio y la envía al regulador del PID de la temperatura

(Marca de SHIMADEN). El regulador de temperatura calcula la señal y las salidas

señal de control 4-20mADC al actuador eléctrico. El actuador más futuro envía una señal

al regulador de la hornilla después del cálculo.

El regulador de la hornilla es principalmente responsable de la ignición y de la detección de la llama. Cuando

el terminal recibe la señal de la ignición, el regulador de la hornilla realiza la simulación de la llama

y etapa de prueba del uno mismo. Si durante esta etapa de la simulación y del autoexamen la hornilla no podría

detecte la señal de la llama. El regulador de la hornilla abriría la válvula electromagnética del gas y

convierta el voltaje 220VAC a 5KV para la ignición (tiempo de la ignición sobre 3S). Si la hornilla

detecta la señal de la llama en el plazo seguro (sobre 8S), la luz amarilla de la indicación

de la hornilla esté en (ignición acertada). Si la hornilla no podría detectar la llama

la señal, la luz roja estaría en (ignición fallada). Se cierra el regulador de la hornilla y

se corta la válvula electromagnética del gas.

B) sistema de control de la corriente eléctrica: Los controles del sistema de control de la corriente eléctrica principalmente

CON./DESC. de la fan, y ADENTRO fuera del carretón.

C) control de la temperatura y sistema de registro

El sistema tiene las funciones de la disposición de la temperatura, del control y del indicador digital. Y también

hay una alarma audible y visual en las situaciones de sobrecalentamiento.

Arreglo de la zona del control de la temperatura

: sistema del control de la temperatura

El horno se equipa de 5 pares termales y de un regulador de temperatura inteligente.

El horno es controlado por 5 zonas.

B: control de la temperatura del instrumento

El regulador de temperatura permite la disposición del tiempo de calentamiento, del tiempo de ocupación, y del tiempo de enfriamiento.

Tiene función del autoajuste y del uno mismo-ajuste, y exhibe el SV y el picovoltio.

parámetros técnicos 3.Main
