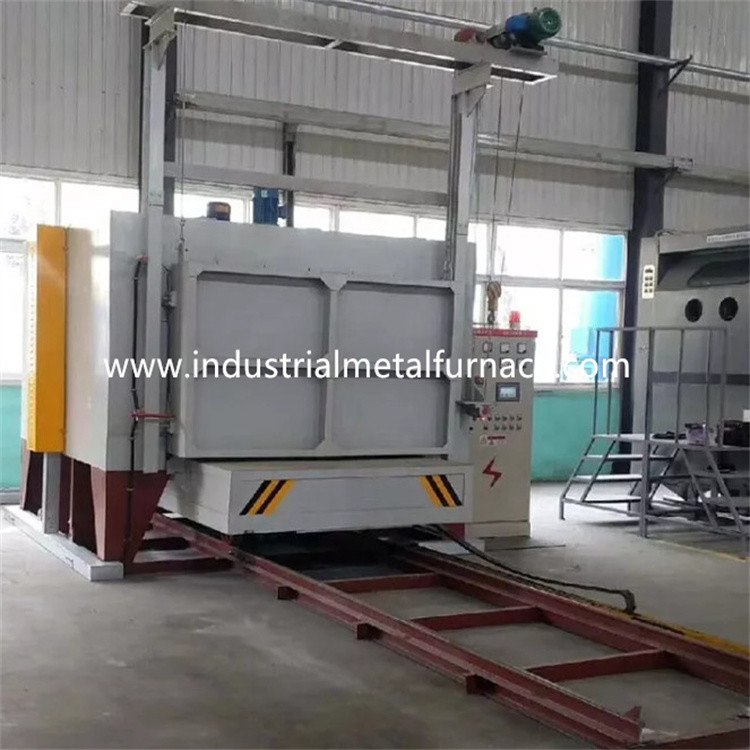

Horno de hogar del carretón 1000℃ con dos puertas 3600×1000×900m m eléctricos

horno de hogar eléctrico del carretón de 3600×1000×900m m con dos puertas

1. Uso

El horno de hogar eléctrico del carretón RT2-230-12 se utiliza principalmente para el calor

el tratamiento de las piezas de la estructura de acero, echó las piezas de acero, piezas de la barra del eje, acero de herramienta

productos, etc.

2. Introducción estructural

El horno de hogar del carretón RT2-380-12 se comprende principalmente de cuerpo del horno,

sistema de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, elemento de calefacción,

y sistema del control de la temperatura.

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del diseño del horno de hogar del carretón se hace de 8-12# seccional

acero y placas de acero de ≥3mm. El pilar lateral y los pilares traseros se hacen de

el acero seccional, y se refuerza con bracings de acero seccionales. El externo

la pared del horno se pinta con 2 capas de cartillas, y 2 capas de capa

pintura. Pintan a la parte fundamental del horno con la pintura a prueba de calor.

2,2 que alinean

El cuerpo inferior del diseño del horno del coche se construye con un sistema de la todo-fibra. La guarnición

el material usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas. El aluminio

las fibras se precomprimen en los bloques (gravedad de la compresión: ≥230Kg/m3) y

entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas. Esta guarnición refractaria

la estructura tiene las ventajas de la conductividad de pocas calorías, capacidad antichoque fuerte,

y lucha contra la erosión. La guarnición tiene un grueso total de 350m m. El aluminio del silicato

la fibra resiste una temperatura máxima de 1360℃. El material de la fijación de acero redonda

las piezas son 1Cr13.

sistema de la puerta de 2,3 hornos y del up-down de la puerta

La puerta da alta temperatura del horno de hogar del carretón se comprende de la guarnición y del acero de la todo-fibra

cubierta de la estructura. El marco de puerta se hace de la placa de acero de 10m m y del acero seccional de 12m m.

La puerta se construye con los bloques de aluminio de la fibra del silicato lo mismo que ésa para el cuerpo del horno.

La estructura total del horno mantiene su forma mientras que está calentada.

Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y hacia abajo

por el alzamiento. Y se sella por la primavera.

carretón 2,4

El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros, calor

placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre resistentes del carretón.

estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 12m m.

el carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.

rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. Se hace el eje de transmisión

del acero 45#, y de él es sometido a un tratamiento térmico. El transporte de la transmisión es del tipo pesado pilar

el llevar llevar el peso. Hay un total de 3 pares de ruedas, y cada rueda está de

diámetro 240m m. Se motoriza el carretón. Y el motor impulsor se equipa de un frenado

dispositivo de la reducción de velocidad para aliviar la inercia en el arranque y para parar el movimiento. Allí

son 2 interruptores de límite para evitar la sobreactuación del carretón.

cuerpo de la levantamiento de muros: El carretón se construye con una combinación pesada de alto material refractario del alúmina

ladrillos, ladrillos refractarios ligeros, y ladrillos de la preservación del calor. El cuerpo de la levantamiento de muros del

el carretón tiene ranura de la instalación de los elementos de calefacción para la instalación fácil de los elementos de calefacción.

Las piezas y la sección de rodamiento afectadas de peso bricked especialmente con el tipo pesado alto

ladrillos refractarios de aluminio. Hay también espacio libre dejado para la extensión de alineación refractaria

cuando está calentado.

placa frontal del carretón: pieza a prueba de calor gruesa de la pieza de acero fundido de 30m m Ni7N con el funcionamiento máximo

temperature≤1200℃. Puede evitar que las escalas caigan en la ranura de los elementos de calefacción

cuál formaría un cortocircuito.

mecanismo móvil del carretón: El carretón tiene un método automotor. El engranaje de reducción

conduce la rueda del carretón para moverse. El movimiento del carretón es liso y estable.

Lacre entre puerta del horno, cuerpo del horno y el carretón: Aislamiento entre el horno

la puerta y el cuerpo del horno es a través de primavera. El lacre entre el carretón y

el cuerpo del horno está a través de ladrillos de la forma y de bloque especiales suaves del algodón de la fibra.

elemento de calefacción 2,5

elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr27AL7Mo2 son

montado en 2 paredes laterales. Las tiras de la resistencia se producen a través de moldes especiales,

y son instalados en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana

entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay la calefacción 3

zonas. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr27AL7Mo2.

sistema de control eléctrico 2,6

Control de la temperatura: el horno adopta la temperatura inteligente de Changzhou Huibang

regulador para controlar la temperatura que tiene función autoajustable para calcular el ideal

Parámetro del PID y alcanzar una estabilidad de temperatura. El regulador de temperatura tiene

funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.

El horno tiene 2 zonas del control de la temperatura para controlar el acoplamiento entre

temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.

El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. El poder es

regulado de la manera de regla proporcional del tiempo.

El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador y

un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción se equipa del amperímetro,

voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad, y la conexión a tierra segura

medidas.

Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta, puerta

compresión, y puerta en-hacia fuera el movimiento. También los movimientos se ligan necesariamente a

asegure la seguridad de la operación.

parámetros técnicos 3.Main
