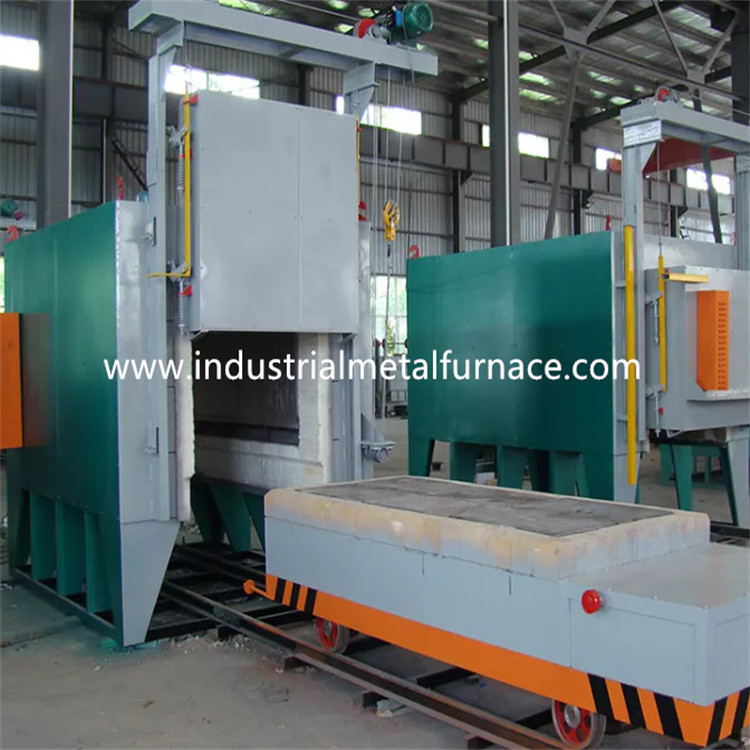

horno de hogar de gas del carretón de 2500×1000×800m m
1. Uso
El horno de hogar de gas del carretón se utiliza principalmente para
tratamiento térmico de las piezas de metal.
2. Introducción estructural
cuerpo de 2,1 hornos
La estructura de acero del cuerpo inferior del horno del coche se hace de 8# -12#U
placas de acero y de acero. El pilar lateral y los pilares traseros se hacen de
el acero seccional, y se refuerza con bracings de acero seccionales.
la pared externa del horno se pinta con 2 capas de cartillas, y 2
capas de pintura de capa. Pintan a la parte fundamental del horno con calor
pintura resistente.
2,2 que alinean
El material principal del revestimiento de horno es la fibra refractaria compuesta
bloque plegable que contiene el circonio y el cromo en el servicio a largo plazo
temperatura de 1250℃. Esta estructura de alineación refractaria tiene las ventajas
de la conductividad de pocas calorías, de la capacidad antichoque fuerte, y de la lucha contra la erosión. Aluminio
el bloque de la compresión de la fibra del silicato con el grueso de 300m m se diseña como
capa refractaria da alta temperatura.
carretón 2,3
El carretón se comprende del material de la preservación del calor, del bastidor del carretón y de la mudanza
mecanismo. La capa refractaria se divide en 3 substratos, es decir, 1r top
capa de ladrillo del alto-alúmina, y 2da y 3ro capa con ambos ladrillos ligeros de la arcilla.
El marco del carretón se hace de haz del Yo-haz 12# y del marco 12#. El carretón
tiene bastante rigidez para no asegurar ninguna deformación bajo operación a carga plena. El hueco
entre los dos lados del carretón del horno y el marco del resistente al fuego
la carretilla debe ser fijada.
La placa de la superficie del carretón se hace de la placa de acero de alta calidad de 10 milímetros. La función
es dispersar la carga del carretón (haga la carga distribuida uniformemente) y aumenta
rigidez del marco.
El material de la preservación del calor se divide en 3 capas, la capa superior que es
ladrillos del alto-alúmina, y 2da y 3ro capa que es ladrillos ligeros de la arcilla.
El mecanismo de la tracción del carretón: el mecanismo que viaja de la carretilla es conducido por la CA
el reductor del motor, y el modo de conducción es estructura del piñón del reductor. La carretilla
pasa dentro y fuera del horno a través del piñón del reductor en la transmisión
dispositivo y la rueda que viaja debajo de la carretilla para conducir el piñón que viaja de la carretilla
para enredar y conducir la carretilla que viaja, que es estable y confiable.
El bloque resistente al fuego del lacre de la fibra se utiliza para el lacre entre el carretón y
cuerpo del horno, que es presionado por la palanca del cilindro eléctrico y ligado
con el cilindro eléctrico de la puerta del horno. Cuando el carretón está en la posición correcta,
el cilindro eléctrico conduce la palanca para levantar para arriba el lacre resistente al fuego del algodón de la fibra
bloque y empujarlo al hueco entre el carretón y el cuerpo del horno. En lo mismo
hora, las caídas de la puerta del horno, y los actos eléctricos del cilindro de empujar la puerta del horno
firmemente. Si se descarga el carretón, la puerta del horno será accionada al mismo tiempo,
el cilindro eléctrico de la carretilla se mueve para poner el bloque en el suelo de aislamiento, la puerta sube
a la posición correcta, y a la carretilla puede comenzar. La acción antedicha puede ser manual o
acción continua automática. Es seguro utilizar y conveniente mantener.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Combustible |
Gas natural |
| 2 |
poder calorífico de los gases combustibles
Presión de gas antes del horno
|
8600kcal/m3
0.02-0.07Mpa
|
| 3 |
Temperatura clasificada |
1260℃ |
| 4 |
Temperatura usada normal |
700-1200℃ |
| 5 |
Temperatura de superficie del cuerpo del horno |
temperatura ambiente de ≤50℃+ |
| 6 |
Velocidad de calentamiento ajustable |
10-150℃/h |
| 7 |
Tarifa de enfriamiento ajustable |
10-100℃/h |
| 8 |
Zona de calefacción |
1 zona |
| 9 |
Exactitud de la medida de la temperatura |
≤±1℃ |
| 10 |
Consumo del gas de los plenos poderes |
8m3/h |
| 11 |
Línea demanda del tubo de gas |
27m3/h |
| 12 |
Consumo del aire |
351m3/h |
| 13 |
Uniformidad de la temperatura |
≤±10℃ |
| 14 |
Tamaño de trabajo eficaz |
2500*1000*800m m
(la altura no incluye la placa del hierro de la ayuda)
|
| 15 |
Tamaño del hogar de horno |
2800*1400*1300m m
(la altura incluye la placa del hierro de la ayuda)
|
| 16 |
capacidad de cargamento del carretón |
≥1500kg |
| 17 |
Cantidad y modelo de la hornilla |
3pcs, AGS65HB, 90kw/h |
| 18 |
Método del control de la temperatura |
Regulador de temperatura de la inteligencia, pantalla táctil de 10 pulgadas, PLC de Siemens y control manual; teledirigido de la puerta del horno que levanta y mudanza del carretón. |
| 19 |
Expediente de la temperatura |
Tipo par termal de K |
| 20 |
Velocidad de mudanza del carretón |
6-8m/min |
| 21 |
Fuente de alimentación del carretón |
Fuente de alimentación de la cadena del tanque del metal |
| 22 |
Método del sello de puerta del horno |
Por la presión eléctrica del empujador firmemente sellar |
| 23 |
Revestimiento de horno |
a prueba de calor toda la estructura de la fibra |
| 24 |
Método de la abertura de la puerta del horno |
Por el alzamiento eléctrico, velocidad 6-8m/min |
| 25 |
Índice del consumo |
Eficacia del calor en el η≥40% a carga plena |
| 26 |
Temperatura de superficie de la puerta del horno |
temperatura ambiente de ≤55℃+ |
