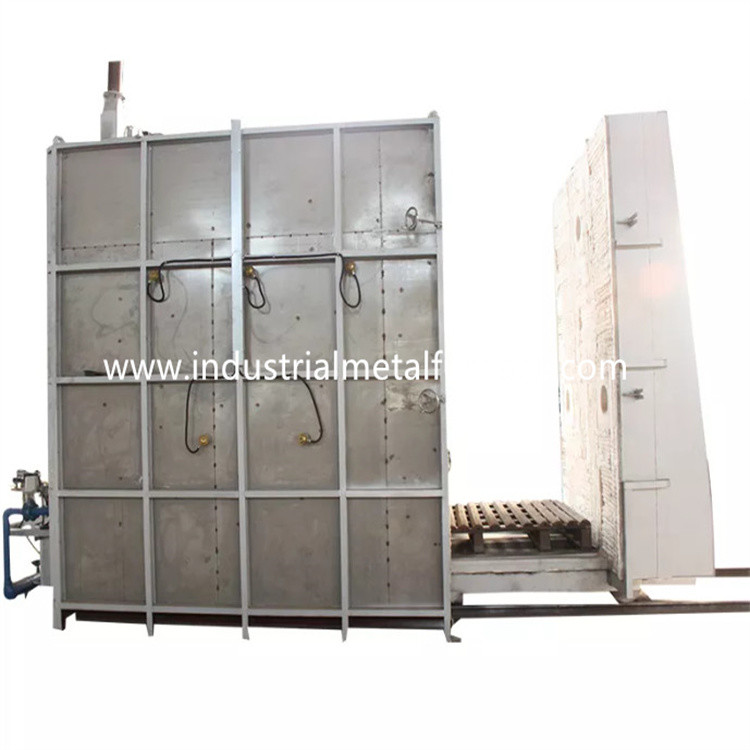

Horno de temple eléctrico 2000×900×600m m del tratamiento térmico del hogar del carretón

hogar eléctrico del carretón de 2000×900×600m m que modera el horno

1. Uso

El horno de hogar eléctrico del carretón RT3-70-6 se utiliza principalmente para

temple, acero estructural, acero fundido, acero de la primavera y acero de herramienta.

2. Introducción estructural

El horno de hogar del carretón RT3-70-6 se comprende principalmente del horno

sistema del cuerpo, de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, calefacción

elemento, dispositivo de la circulación y sistema del control de la temperatura.

cuerpo de 2,1 hornos

La estructura de acero del cuerpo del diseño del horno de hogar del carretón se hace de

acero seccional 10-12# y placas de acero de ≥3mm. El pilar y la parte posterior laterales

los pilares se hacen del acero seccional, y se refuerzan con seccional

bracings de acero. La pared externa del horno se pinta con 2 capas

de cartillas, y de 2 capas de pintura de capa. La parte fundamental del horno es

pintado con la pintura a prueba de calor.

2,2 que alinean

El cuerpo al por mayor del horno de hogar del carretón se construye con un sistema de la todo-fibra.

El material de alineación usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.

Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:

≥230Kg/m3) y entonces fijo al cuerpo del horno por el acero inoxidable redondo

piezas. Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene un grueso total de

240m m. La fibra de aluminio del silicato resiste una temperatura máxima de 950℃.

2. sistema de la puerta de 3 hornos y del up-down de la puerta

La puerta al por mayor del horno del bottm del coche se comprende de la guarnición y del acero de la todo-fibra

cubierta de la estructura. El marco de puerta se hace de la placa de acero de 10m m. Se construye la puerta

con los bloques de aluminio de la fibra del silicato lo mismo que eso para el cuerpo del horno.

la estructura total del horno mantiene su forma mientras que está calentada.

Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y

hacia abajo por el alzamiento. Y se sella por la primavera.

carretón 2,4

El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros,

placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre a prueba de calor del carretón.

estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 10m m.

El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.

rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión es

se hace del acero 45#, y de él sometido a un tratamiento térmico. El transporte de la transmisión está del pesado

tipo pilar que lleva llevar el peso. Hay un total de 4 pares de ruedas, y cada uno

la rueda está del diámetro 240m m.

cuerpo de la levantamiento de muros: El carretón se construye con una combinación de ladrillos refractarios del alto alúmina,

ladrillos refractarios ligeros, y ladrillos de la preservación del calor. El cuerpo de la levantamiento de muros del carretón

tiene ranura de la instalación de los elementos de calefacción para la instalación fácil de los elementos de calefacción.

las piezas y la sección de rodamiento afectadas de peso bricked especialmente con el tipo pesado alto

ladrillos refractarios de aluminio. Hay también espacio libre dejado para la guarnición refractaria

extensión cuando está calentado.

La placa frontal del carretón se echa con CrMnN, 30m m. El temperature≤950℃ máximo. Tiene

uso a largo plazo sin la deformación y agrietarse.

Lacre: El sello entre la puerta del horno y cuerpo y carretón del horno es más importante.

El sello entre la puerta del horno y el cuerpo del horno adopta la estructura de la compresión de la primavera.

El sello entre el carretón y el cuerpo del horno es sello del ladrillo y de la fibra especial-formados

bloque del algodón.

elemento de calefacción 2,5

elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr25AL5 son

montado en 5 paredes laterales, paredes bilaterales, pared trasera, puerta del horno y parte inferior del carretón.

Las tiras de la resistencia se producen a través de moldes especiales, y están instaladas en

pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana entre la fibra

pared y las tiras de la resistencia para evitar cortocircuito. Hay 1 zona de calefacción. Todos

las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr25AL5.

sistema de control eléctrico 2,6

Control de la temperatura: el horno adopta el regulador de temperatura inteligente para controlar

temperatura que tiene función autoajustable para calcular el parámetro ideal del PID y

alcance una estabilidad de temperatura. El regulador de temperatura tiene las funciones de

alarma de sobrecalentamiento y protección termal de la fractura de los pares.

El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento entre

temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.

El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. El poder es

regulado de la manera de regla proporcional del tiempo.

El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador

y un sistema de refrigeración por aire. Hay también un interruptor del aire. Se equipa el lazo de calefacción

con el amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad,

y medidas de conexión a tierra seguras.

Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,

compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente

ligado para asegurar la seguridad de la operación.

2,7 sistema de circulación del aire caliente:

Se comprende principalmente de una fan centrífuga y de una placa de guía del aire en el horno.

el calor emitido por el elemento de calefacción está soplado uniformemente a la zona de trabajo eficaz cerca

la fan de circulación a través de la placa de guía del viento. La placa de guía del aire se hace de 1Cr18Ni9,

y la fan y el eje se hacen de 1Cr18Ni9Ti. Para asegurar el uso normal de

los transportes, la cámara de enfriamiento son refrigeración por aire.

Dispositivo de la guía: circula principalmente el aire generado por la fan de circulación en el horno

a lo largo de la dirección de la placa de guía con eficacia en el horno, para hacer el aire adentro

el horno produce la convección rápida, para alcanzar la meta de la uniformidad de la temperatura.

Los materiales de la placa de guía del viento y del marco toda se hacen de la placa de acero inoxidable 304.

La placa de guía del aire y el marco están conectados de una manera movible de asegurar el libre

la extensión de la placa de guía del aire bajo temperatura alta, y es convenientes para la reparación y

mantenimiento.

parámetros técnicos 3.Main

4. Alcance de la fuente

5. Origen de los componentes
