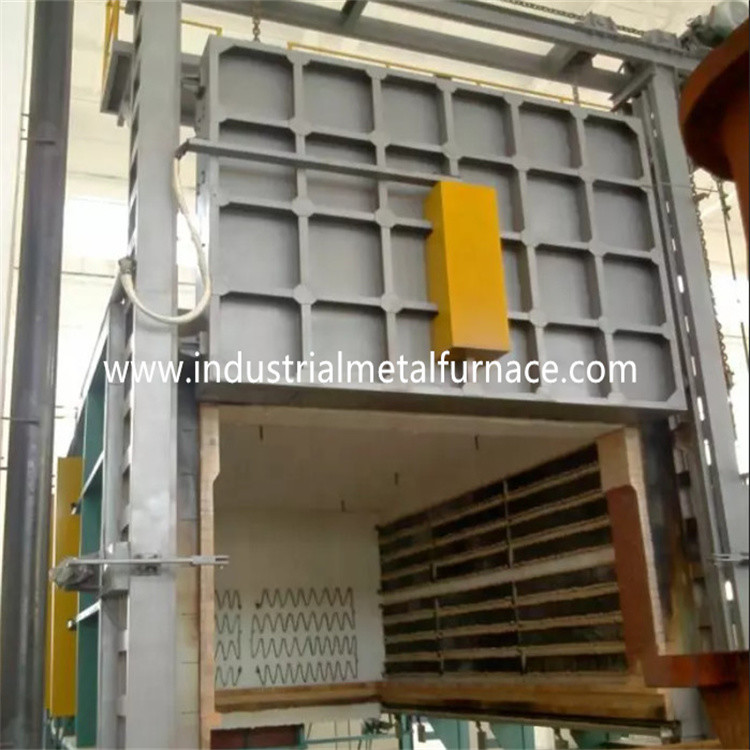

hogar eléctrico del carretón de 1200×1200×600m m que apaga el horno
1. Uso
El horno de hogar eléctrico del carretón RT3-75-12 se utiliza principalmente para
amortiguamiento, acero estructural, acero fundido, acero de la primavera y acero de herramienta.
2. Introducción estructural
El horno de hogar del carretón RT3-75-12 se comprende principalmente del horno
sistema del cuerpo, de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, lacre
mecanismo, elemento de calefacción, sistema del control de la temperatura.
cuerpo de 2,1 hornos
La estructura de acero del cuerpo del horno de hogar del carretón se hace de 8-10# seccional
acero y placas de acero de ≥3mm. El pilar lateral y los pilares traseros se hacen de
el acero seccional, y se refuerza con bracings de acero seccionales. El externo
la pared del horno se pinta con 2 capas de cartillas, y 2 capas de
pintura de capa. Pintan a la parte fundamental del horno con la pintura a prueba de calor.
2,2 que alinean
Construyen al proveedor inferior del horno del coche con un sistema de la todo-fibra. La guarnición
el material usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.
las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:
≥230Kg/m3) y entonces fijo al cuerpo del horno por el acero inoxidable redondo
piezas. Esta estructura de alineación refractaria tiene las ventajas de pocas calorías
conductividad, capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene
un grueso total de 350m m. La fibra de aluminio del silicato resiste un máximo
temperatura de 1260℃.
sistema de la puerta de 2,3 hornos y del up-down de la puerta
La puerta da alta temperatura del horno de hogar del carretón se comprende de todo-fibra
alineación y cubierta de la estructura de acero. El marco de puerta se hace de la placa de acero de 12m m.
La guarnición se construye con los altos bloques de aluminio de la fibra lo mismo que ésa para el horno
cuerpo. La estructura total del horno mantiene su forma mientras que está calentada.
Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y
hacia abajo por el alzamiento eléctrico. Y es sellado por el uno mismo-peso de la puerta del horno.
carretón 2,4 y mecanismo de aislamiento
El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros,
mecanismo de arrastre a prueba de calor de la placa frontal del carretón y del carretón.
estructura del carretón: el marco del carretón se hace del haz 12# y 12m m de acero
placas. El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.
rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. La transmisión
el eje se hace del acero 45#, y es sometido a un tratamiento térmico. El transporte de la transmisión
es del tipo pesado pilar el llevar llevar el peso. Hay un total de 4
de ruedas, y de cada rueda está del diámetro 240m m.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación de alto alúmina
ladrillos refractarios, ladrillos refractarios ligeros, y ladrillos de la preservación del calor.
el cuerpo de la levantamiento de muros del carretón tiene ranura de la instalación de los elementos de calefacción para fácil
instalación de los elementos de calefacción. Las piezas y el transporte de peso afectados
el área bricked especialmente con el tipo pesado altos ladrillos refractarios de aluminio.
Hay también espacio libre dejado para la extensión de alineación refractaria cuando está calentado.
La placa frontal del carretón de la forma de la tira se echa con ZG35Cr24Ni7SiN, 30m m.
temperature≤1200℃ máximo. Tiene uso a largo plazo sin la deformación y
el agrietarse.
Lacre: El sello entre la puerta del horno y cuerpo y carretón del horno está más
importante. El sello entre la puerta del horno y el cuerpo del horno adopta el horno
estructura de la compresión del uno mismo-peso de la puerta. El sello entre el carretón y el horno
el cuerpo es sello del ladrillo especial-formado, del bloque del algodón de la fibra y del sello doble de la arena.
elemento de calefacción 2,5
elemento de calefacción: La resistencia de la aleación de la forma del corrugación de la resistencia 0Cr27AL7Mo2
las tiras se montan en paredes bilaterales. Las tiras de la resistencia se producen a través
especial moldea, y son instalados en la pared de horno por los clavos de la porcelana. Y allí
es una junta de la porcelana entre la pared de la fibra y las tiras de la resistencia a evitar
cortocircuito. Los tornillos y la junta de cerámica se hacen de altos materiales de aluminio
sinterizado en la temperatura alta para asegurar vida adecuada de la fuerza y de servicio. Allí
es 1 zona de calefacción. Todas las barras del conductor de la ventaja-hacia fuera se hacen de φ16 0Cr27AL7Mo
material.
sistema de control eléctrico 2,6
Control de la temperatura: el horno adopta el regulador de temperatura inteligente para controlar
la temperatura que tiene función autoajustable para calcular el parámetro ideal del PID
y alcance una estabilidad de temperatura. El regulador de temperatura tiene las funciones de
alarma de sobrecalentamiento y protección termal de la fractura de los pares.
El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento entre
temperatura y los movimientos de motor. Cada zona se fija con una temperatura excesiva
alarma. El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección.
el poder se regula de la manera de regla proporcional del tiempo.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con a
radiador y un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción es
equipado del amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en
protección del dispositivo de seguridad, y medidas de conexión a tierra seguras.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,
compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente
ligado para asegurar la seguridad de la operación.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
El 75KW+5% (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
1200℃ |
| 4 |
Velocidad vacía de la subida de la temperatura del horno |
≤2hours |
| 5 |
Zona de control |
1 zona, control de la temperatura independiente |
| 6 |
Tamaño de trabajo eficaz |
1200×1200×600m m (L×W×H) |
| 7 |
Tamaño total del horno |
2260×2100×1900m m (L×W×H), la altura excluye el marco de puerta del horno |
| 8 |
La longitud cuando el carretón se mueve del horno |
5100m m |
| 9 |
Conexión del elemento de calefacción |
Y |
| 10 |
Uniformidad de la temperatura |
±10℃ |
| 11 |
Exactitud de la medida de la temperatura |
±1℃ |
| 12 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 13 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura de SHIMADEN (JAPÓN) con el puerto de comunicación 485; pantalla táctil de 10,1 pulgadas que puede registrar exportación los datos históricos, la tecnología de almacenamiento, del disco de U, las capturas de pantalla y otras funciones, con la alarma de sobrecalentamiento |
| 14 |
subida de la temperatura superficial del horno |
<45℃ |
| 15 |
Elemento de calefacción |
0Cr27AL7Mo2 |
| 16 |
Placa frontal del carretón |
Acero a prueba de calor de ZG35Cr24Ni7SiN, 30m m gruesos |
| 17 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 18 |
Revestimiento de horno |
Fibra refractaria da alta temperatura |
| 19 |
Método de la abertura de la puerta del horno |
up-down eléctrico del alzamiento de 1 tonelada, sellado por el uno mismo-peso de la puerta del horno |
| 20 |
Método móvil del carretón |
Por el reductor de velocidad cycloidal del engranaje del perno 1.5KW |
