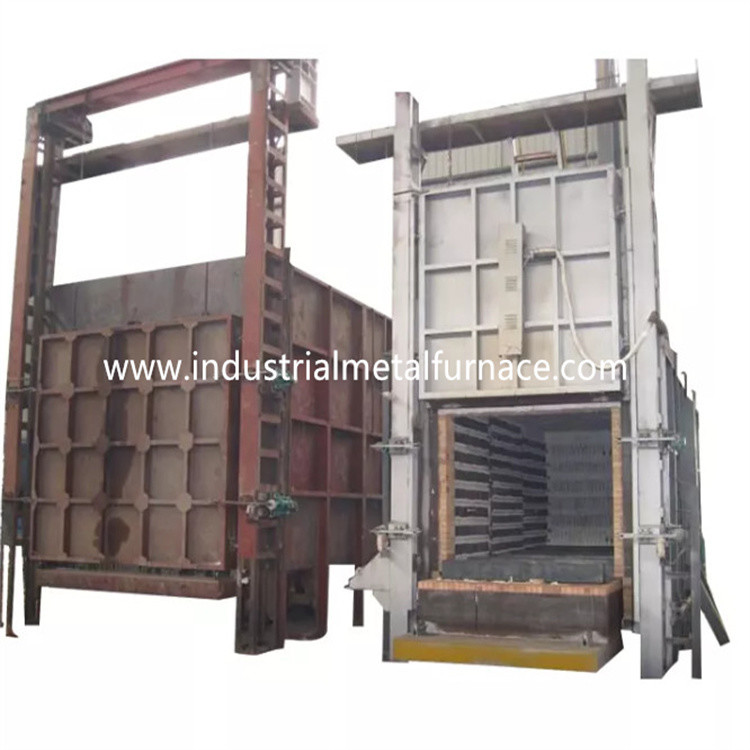

Acero estructural eléctrico del tratamiento térmico 1500×1000×1000m m del horno de hogar del carretón

horno de hogar eléctrico del carretón de 1500×1000×1000m m

1. Uso

El horno de hogar eléctrico del carretón RT3-110-11 se utiliza principalmente

para recocer, apagar y normalizar de las piezas de acero, echando

piezas y piezas de acero inoxidables, etc.

2. Introducción estructural

El horno de hogar del carretón RT3-110-11 se comprende principalmente del horno

cáscara, guarnición, puerta del horno, mecanismo de la puerta del horno y puerta de elevación

mecanismo de la compresión, carretón, mecanismo de la tracción del carretón, sellando

entre el cuerpo del horno y carretón, elemento de calefacción y dispositivo fijo,

y sistema del control de la temperatura.

cáscara de 2,1 hornos

Se hace la estructura de acero del cuerpo inferior del horno del coche de la resistencia eléctrica

del acero seccional 8-10# y de las placas de acero de ≥3mm. El pilar y la parte posterior laterales

los pilares se hacen del acero seccional, y se refuerzan con acero seccional

bracings. La pared externa del horno se pinta con 2 capas de cartillas,

y 2 capas de pintura de capa. Pintan a la parte fundamental del horno con

pintura a prueba de calor.

guarnición 2. 2

El cuerpo inferior del horno del coche del gas se construye con un sistema de la todo-fibra.

la alineación del material usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.

Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:

≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas.

Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene un grueso total

de 325m m. La fibra de aluminio del silicato resiste una temperatura máxima de

1260℃. Las sujeciones de la fibra se hacen del acero inoxidable.

2. sistema de la puerta de 3 hornos y del up-down de la puerta

La puerta de amortiguamiento rápida del horno del tratamiento térmico se comprende de la guarnición de la todo-fibra

y cubierta de la estructura de acero. La cáscara del horno se hace de la placa de acero de 12m m para

el marco de puerta. La puerta se construye con los bloques de aluminio de la fibra del silicato lo mismo que

eso para el cuerpo del horno. La estructura total del horno mantiene su forma

mientras que está calentado.

Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y

hacia abajo por el alzamiento. Y es sellado por el uno mismo-peso de la puerta del horno.

carretón 2,4

El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros,

placa del hogar del carretón, elementos de calefacción, y mecanismo de arrastre a prueba de calor del carretón.

estructura del carretón: el marco del carretón se hace a partir de las placas de acero de 12m m y del acero 12#

haz. El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.

rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión es

se hace del acero 45#, y de él sometido a un tratamiento térmico. El transporte de la transmisión está de

tipo pesado pilar que lleva llevar el peso. Hay un total de 2 pares de ruedas,

y cada rueda está del diámetro 240m m. Se motoriza el carretón. Y el motor impulsor

se equipa de un dispositivo de frenado de la reducción de velocidad para aliviar la inercia en el arranque

y movimiento de la parada. Hay 2 interruptores de límite para evitar la sobreactuación del carretón.

cuerpo de la levantamiento de muros: El carretón se construye con una combinación pesada de alto alúmina

ladrillos refractarios, ladrillos refractarios ligeros, y ladrillos de la preservación del calor. Afectado

las piezas y la sección de rodamiento de peso bricked especialmente con el tipo pesado alto

ladrillos refractarios de aluminio. Hay también espacio libre dejado para la guarnición refractaria

extensión cuando está calentado.

placa del hogar del carretón: pieza de acero fundido a prueba de calor gruesa de 30m m ZG35Cr24Ni7SiN

parte con temperature≤1200℃ de trabajo máximo. Puede evitar que las escalas caigan en

la ranura de los elementos de calefacción que formaría un cortocircuito.

mecanismo móvil del carretón: El carretón tiene un método automotor. La reducción

el engranaje conduce la rueda del carretón para moverse. El movimiento del carretón es liso y estable.

Lacre entre puerta del horno, cuerpo del horno y el carretón: Lacre entre

la puerta del horno y el cuerpo del horno está con el ajuste de la presión del uno mismo-peso

mecanismo. El lacre entre el carretón y el cuerpo del horno está a través

ladrillos de la forma y bloque especiales suaves del algodón de la fibra.

elemento de calefacción 2,5

elemento de calefacción: La resistencia de la aleación de la espiral-forma de la resistencia 0Cr27AL7Mo2

las tiras se montan en 2 paredes laterales, pared trasera, puerta del horno y parte inferior del carretón.

Las tiras de la resistencia se producen a través de moldes especiales, y están instaladas adentro

la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana entre

pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay 1 zona de calefacción.

Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr27AL7Mo2.

sistema de control eléctrico 2,6

Control de la temperatura: el horno adopta el regulador de temperatura inteligente a

controle la temperatura que tiene función autoajustable para calcular el ideal

Parámetro del PID y alcanzar una estabilidad de temperatura. El regulador de temperatura

tiene las funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.

El horno tiene 1 zona del control de la temperatura para controlar el acoplamiento en medio

la temperatura y los movimientos de motor. Cada zona se fija con

alarma de sobrecalentamiento.

A. según los requisitos de proceso, el programa de la subida de la temperatura se fija adentro

el instrumento inteligente y distribuido a cada zona de temperatura para el control.

Llame y corrija el proceso correspondiente, envíe las señales al nivel inferior, y

recoja la temperatura de cada zona del instrumento superior.

B. Cuando la fuente de alimentación principal se gira para la operación, el equipo normalmente

controle el horno eléctrico según el sistema del proceso del programa en el inteligente

instrumento.

(2) control de poder: adopta el sistema de alta potencia del disparador, equipado del radiador y

una serie completa sistema de refrigeración por aire. Cada grupo de elementos de calefacción eléctricos será

equipado del amperímetro, del voltímetro y de la indicación encendido-apagado de los elementos de calefacción eléctricos,

con poder en la protección que entrelaza y medidas que ponen a tierra seguras de asegurar uso seguro.

La elevación de la puerta del horno y el movimiento del carretón todo se terminan en el control

gabinete. Hay el entrelazar eléctrico confiable entre cada acción y poder encendido

protección que entrelaza con el sistema de calefacción eléctrico.

parámetros técnicos 3.Main
