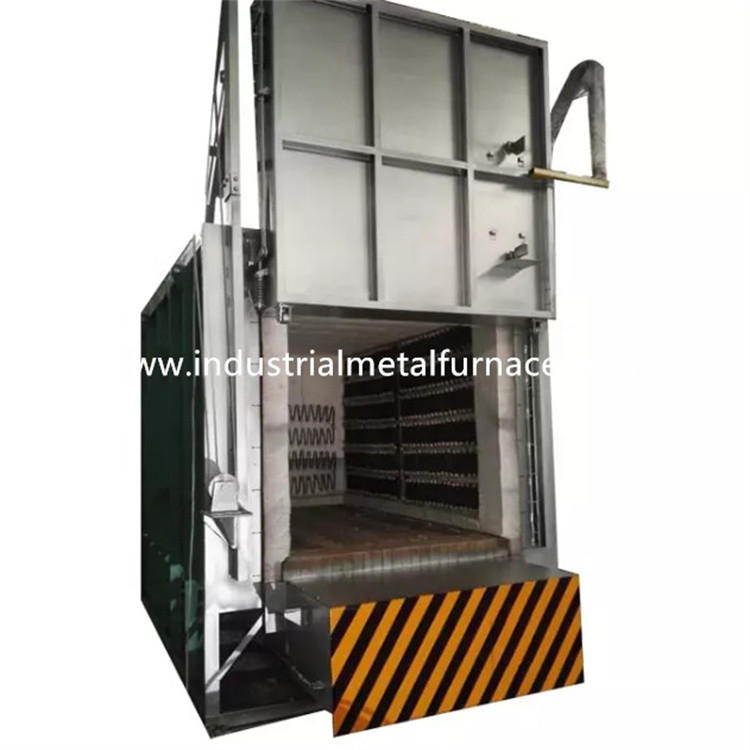

Grado eléctrico Celsius 3500×1600×1600m m del horno 1200 del tratamiento térmico del hogar del carretón

3500×1600×1600m m industrial cent3igrado de 1200 grados

Tratamiento térmico eléctrico del horno de hogar del carretón de las piezas de metales

1. Uso

El horno eléctrico de la invitación de calor del carretón RT3-380-12 está principalmente

utilizado para el tratamiento térmico de las piezas de la estructura de acero, eche las piezas de acero,

piezas de la barra del eje, productos de acero de herramienta, etc.

2. Introducción estructural

El horno de hogar del carretón RT3-380-12 se comprende principalmente de

sistema del cuerpo, de la guarnición, del horno de la puerta y de la puerta de la compresión del horno,

carretón, elemento de calefacción, y sistema del control de la temperatura.

cuerpo de 2,1 hornos

Se hace la estructura de acero del coche del bottm del cuerpo al por mayor del horno

del acero seccional 8-12# y de las placas de acero de ≥3mm. El pilar lateral

y los pilares traseros se hacen del acero seccional, y se refuerzan

con bracings de acero seccionales. La pared externa del horno se pinta

con 2 capas de cartillas, y 2 capas de pintura de capa. La parte fundamental de

el horno se pinta con la pintura a prueba de calor.

2,2 que alinean

El cuerpo de recocido del horno de hogar del carretón se construye con un sistema de la todo-fibra.

El material de alineación usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.

Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:

≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas.

Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías,

capacidad antichoque fuerte, y lucha contra la erosión. La guarnición tiene un grueso total de

350m m. La fibra de aluminio del silicato resiste una temperatura máxima de 1360℃.

El material de las piezas de acero redondas de la fijación es 1Cr13.

sistema de la puerta de 2,3 hornos y del up-down de la puerta

La puerta inferior de temple del horno del coche se comprende de la guarnición y del acero de la todo-fibra

cubierta de la estructura. El marco de puerta se hace de la placa de acero y 12m m de 10m m seccionales

acero. La puerta se construye con los bloques de aluminio de la fibra del silicato lo mismo que ésa para

cuerpo del horno. La estructura total del horno mantiene su forma mientras que está calentada.

Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y hacia abajo

por el alzamiento. Y se sella por la primavera.

carretón 2,4

El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros,

placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre a prueba de calor del carretón.

estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 12m m.

El carretón podría trabajar durante mucho tiempo sin la deformación en a carga plena.

rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. El eje de transmisión

se hace del acero 45#, y es sometido a un tratamiento térmico. El transporte de la transmisión está de

tipo pesado pilar que lleva llevar el peso. Hay un total de 3 pares de ruedas,

y cada rueda está del diámetro 300m m. Se motoriza el carretón. Y el motor impulsor

se equipa de un dispositivo de frenado de la reducción de velocidad para aliviar la inercia en el arranque

y movimiento de la parada. Hay 2 interruptores de límite para evitar la sobreactuación del carretón.

cuerpo de la levantamiento de muros: El carretón se construye con una combinación pesada de alto alúmina

ladrillos refractarios, ladrillos refractarios ligeros, y ladrillos de la preservación del calor. La levantamiento de muros

el cuerpo del carretón tiene ranura de la instalación de los elementos de calefacción para la instalación fácil del

elementos de calefacción. Las piezas y la sección de rodamiento afectadas de peso bricked especialmente

con el tipo pesado altos ladrillos refractarios de aluminio. Hay también espacio libre dejado para

extensión de alineación refractaria cuando está calentado.

placa frontal del carretón: pieza a prueba de calor gruesa de la pieza de acero fundido de 30m m Ni7N con el funcionamiento máximo

temperature≤1200℃. Puede evitar que las escalas caigan en la ranura de los elementos de calefacción

cuál formaría un cortocircuito.

mecanismo móvil del carretón: El carretón tiene un método automotor. El engranaje de reducción

conduce la rueda del carretón para moverse. El movimiento del carretón es liso y estable.

Lacre entre puerta del horno, cuerpo del horno y el carretón: Aislamiento entre el horno

la puerta y el cuerpo del horno es a través de primavera. El lacre entre el carretón y

el cuerpo del horno está a través de ladrillos de la forma y de bloque especiales suaves del algodón de la fibra.

elemento de calefacción 2,5

elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr27AL7Mo2

se montan en 2 paredes laterales. Las tiras de la resistencia se producen a través de moldes especiales,

y son instalados en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana

entre la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay la calefacción 3

zonas. Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr27AL7Mo2.

sistema de control eléctrico 2,6

Control de la temperatura: el horno adopta la temperatura inteligente de Shangai Guolong

regulador para controlar la temperatura que tiene función autoajustable para calcular

parámetro ideal del PID y alcanzar una estabilidad de temperatura. El regulador de temperatura

tiene las funciones de la alarma de sobrecalentamiento y de la protección termal de la fractura de los pares.

El horno tiene 3 zonas del control de la temperatura para controlar el acoplamiento entre

temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.

El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. El poder es

regulado de la manera de regla proporcional del tiempo.

El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador

y un sistema de refrigeración por aire. Hay también un interruptor del aire. Se equipa el lazo de calefacción

con el amperímetro, voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad,

y medidas de conexión a tierra seguras.

Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta,

compresión de la puerta, y puerta en-hacia fuera el movimiento. También los movimientos están necesariamente

ligado para asegurar la seguridad de la operación.

parámetros técnicos 3.Main
