tratamiento térmico eléctrico industrial del carretón de 5000×2500×1500m m
Hornos con control del PLC
1. Uso

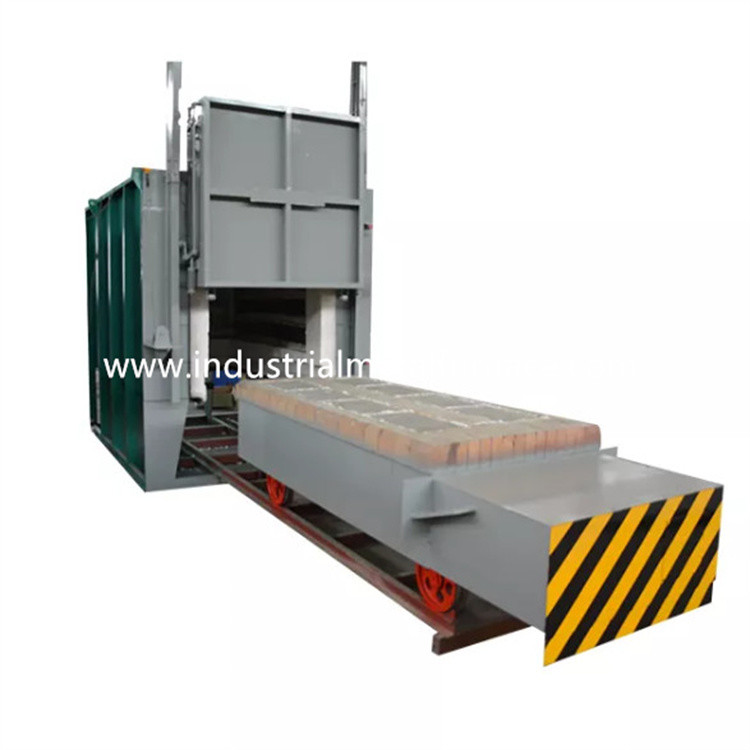

El horno de hogar eléctrico del carretón RT3-600-12 se utiliza principalmente para
recocido y tratamiento térmico de las piezas de la estructura de acero, aleación de la solución
piezas y piezas de acero inoxidables, etc.
parámetros técnicos 2.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
600KW (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
1250℃
(Temperatura de trabajo normal: 850-1200℃)
|
| 4 |
velocidad de la subida de la temperatura del horno de la No-carga |
horas ≤2.5 |
| 5 |
Zona de control |
4 zonas |
| 6 |
Tamaño de trabajo eficaz |
5000×2500×1500m m (L×W×H) |
| 7 |
Tamaño total del horno |
5800×3600×2950m m (L×W×H)
La altura no incluye la altura del bastidor de puerta del horno
|
| 8 |
Tamaño total del carretón |
6100×2600×950m m (L×W×H) |
| 9 |
Superficie cubierta incluyendo el carretón dentro y la longitud exterior del movimiento |
12500*3000m m (L*W) |
| 10 |
Conexión del elemento de calefacción |
Y |
| 11 |
Uniformidad de la temperatura |
±10℃ |
| 12 |
Exactitud de la medida de la temperatura |
±1.5℃ |
| 13 |
consumo de la potencia de horno de la No-carga |
el ≤18% |
| 14 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura de Shimaden con 485 interfaces de comunicaciones, pantalla táctil de 10,1 pulgadas (puede registrar datos históricos, proceso del almacenamiento, exportación del disco de U, las capturas de pantalla y otras funciones, con la alarma de sobrecalentamiento)
Control del tacto screen+PLC: la pantalla táctil está conectada con el ordenador del cliente. Modo de la comunicación: Interfaz de Modbus tcp. El gabinete de control de horno transmite datos en tiempo real al ordenador del cliente, y el ordenador del cliente puede controlar la operación y la calefacción del horno remotamente.
|
| 15 |
subida de la temperatura superficial del horno |
<45℃ |
| 16 |
Elemento de calefacción |
0Cr27AL7Mo2 (tira) HRE |
| 17 |
Placa frontal del carretón |
Cr25Ni20, grueso de 30m m, acero a prueba de calor |
| 18 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 19 |
Método de la abertura de la puerta del horno |
up-down eléctrico del alzamiento 2ton, sellado por el uno mismo-peso de la puerta |
| 20 |
Método móvil del carretón |
Por el reductor de velocidad cycloidal del engranaje del perno |
| 21 |
Poder de conducción del carretón |
5.5KW |
| 22 |
Revestimiento de horno |
Fibra refractaria da alta temperatura |
| 23 |
Capacidad de cargamento |
10 toneladas |
3. introducción estructural
El horno de la invitación de calor del hogar del carretón RT3-600-12 se comprende principalmente de cáscara del horno,
sistema de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón, elemento de calefacción
y fijó el dispositivo, y el sistema del control de la temperatura.
sistema de control eléctrico 3,1
Control de la temperatura: la temperatura de cada zona de calefacción del horno del metal del industrail puede ser
controlado por separado.
El horno adopta el regulador de temperatura inteligente para controlar la temperatura que tiene
función autoajustable para calcular el parámetro ideal del PID y para alcanzar una estabilidad de temperatura.
El regulador de temperatura tiene las funciones de la alarma de sobrecalentamiento y de pares termales
protección de la fractura.
El horno de hogar del carretón tiene 4 zonas del control de la temperatura para controlar el acoplamiento entre
temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.
El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. Se regula el poder
de la manera de regla proporcional del tiempo.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador y
sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción se equipa del amperímetro,
voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad, y la conexión a tierra segura
medidas.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta, puerta
compresión, y puerta en-hacia fuera el movimiento. También los movimientos se ligan necesariamente a
asegure la seguridad de la operación.
