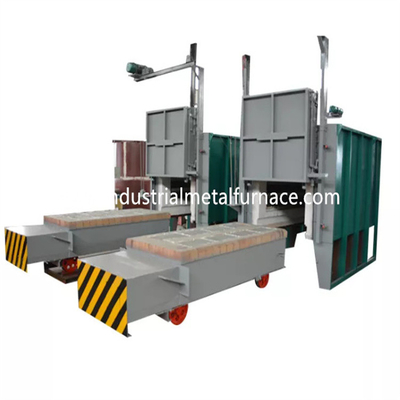

× 1800 de 2200 × 1000m m Customzied eléctrico
Horno del tratamiento térmico para las piezas de metal del acero de molde del eje
1. Uso
El horno de hogar eléctrico del carretón RT-210-12 se utiliza principalmente para
el tratamiento térmico de las piezas de la estructura de acero, echó las piezas de acero, eje
piezas de la barra, productos de acero de herramienta, etc.
2. Introducción estructural
El horno de hogar del carretón RT-210-12 se comprende principalmente del horno
sistema del cuerpo, de la guarnición, de la puerta del horno y de la compresión de la puerta, carretón,
elemento de calefacción, y sistema del control de la temperatura.
cuerpo de 2,1 hornos
Se hace la estructura de acero del cuerpo inferior del horno del coche
del acero seccional 8-10# y de las placas de acero de ≥3mm. El pilar lateral y
los pilares traseros se hacen del acero seccional, y se refuerzan con
bracings de acero seccionales. La pared externa del horno se pinta con
2 capas de cartillas, y 2 capas de pintura de capa. La parte fundamental de
el horno se pinta con la pintura a prueba de calor.
2,2 que alinean
El cuerpo evertic del horno del tratamiento térmico del Th se construye con un sistema de la todo-fibra.
El material de alineación usado es fibras de aluminio de la calidad fijadas por las piezas de acero redondas.
Las fibras de aluminio se precomprimen en los bloques (gravedad de la compresión:
≥230Kg/m3) y entonces fijo al cuerpo del horno por las piezas de acero inoxidables redondas.
Esta estructura de alineación refractaria tiene las ventajas de la conductividad de pocas calorías, fuertes
capacidad antichoque, y lucha contra la erosión. La guarnición tiene un grueso total de 325m m.
La fibra de aluminio del silicato resiste una temperatura máxima de 1260℃.
el material de las piezas de acero redondas de la fijación es 1Cr13.
sistema de la puerta de 2,3 hornos y del up-down de la puerta
La puerta del horno del tratamiento térmico se comprende de la guarnición de la todo-fibra
y cubierta de la estructura de acero. El marco de puerta se hace de la placa de acero de 10m m y
acero seccional de 12m m. La puerta se construye con los bloques de aluminio de la fibra del silicato lo mismo
como eso para el cuerpo del horno. La estructura total del horno mantiene su forma
mientras que está calentado.
Conducción del método de puerta: La puerta del horno se levanta eléctricamente hacia arriba y hacia abajo
por el alzamiento. Y es sellado por el uno mismo-peso de la puerta del horno.
carretón 2,4
El carretón se comprende del bastidor del carretón, ruedas, cuerpo refractario de la levantamiento de muros, a prueba de calor
placa frontal del carretón, elementos de calefacción, y mecanismo de arrastre del carretón.
estructura del carretón: el marco del carretón se hace del haz 14# y de las placas de acero de 12m m. El carretón
podría trabajar durante mucho tiempo sin la deformación en a carga plena.
rueda: Las ruedas se hacen de la pieza de acero fundido de ZG55#. Se hace el eje de transmisión
del acero 45#, y de él es sometido a un tratamiento térmico. El transporte de la transmisión es del tipo pesado pilar
el llevar llevar el peso. Hay un total de 2 pares de ruedas, y cada rueda está de diámetro
300m m. Se motoriza el carretón. Y el motor impulsor se equipa de una velocidad de frenado
dispositivo de la reducción para aliviar la inercia en el arranque y para parar el movimiento. Hay el límite 2
interruptores para evitar la sobreactuación del carretón.
cuerpo de la levantamiento de muros: El carretón se construye con una combinación pesada de ladrillos refractarios del alto alúmina,
ladrillos refractarios ligeros, y ladrillos de la preservación del calor. El cuerpo de la levantamiento de muros del carretón tiene
ranura de la instalación de los elementos de calefacción para la instalación fácil de los elementos de calefacción. Afectado
las piezas y la sección de rodamiento de peso bricked especialmente con el tipo pesado alto material refractario de aluminio
ladrillos. Hay también espacio libre dejado para la extensión de alineación refractaria cuando está calentado.
placa frontal del carretón: pieza a prueba de calor gruesa de la pieza de acero fundido Cr25Ni20Si2 de 30m m con el funcionamiento máximo
temperature≤1200℃. Puede evitar que las escalas caigan en la ranura de los elementos de calefacción que
formaría un cortocircuito.
mecanismo móvil del carretón: El carretón tiene un método automotor. Las impulsiones de reducción del engranaje
la rueda del carretón a moverse. El movimiento del carretón es liso y estable.
Lacre entre puerta del horno, cuerpo del horno y el carretón: Aislamiento entre la puerta del horno
y el cuerpo del horno está a través de uno mismo-peso de la puerta del horno. El lacre entre el carretón y
el cuerpo del horno está a través de ladrillos de la forma y de bloque especiales suaves del algodón de la fibra.
elemento de calefacción 2,5
elemento de calefacción: Las tiras de la resistencia de la aleación de la espiral-forma de la resistencia 0Cr27AL7Mo2 son
montado en 2 paredes laterales. Las tiras de la resistencia se producen a través de moldes especiales, y
son instalados en la pared de horno por los clavos de la porcelana. Y hay una junta de la porcelana en medio
la pared de la fibra y las tiras de la resistencia para evitar cortocircuito. Hay 2 zonas de calefacción.
Todas las barras del conductor de la ventaja-hacia fuera se hacen del material de φ16 0Cr27AL7Mo2.
sistema de control eléctrico 2,6
Control de la temperatura: el horno del tratamiento térmico adopta el regulador de temperatura inteligente para controlar
temperatura que tiene función autoajustable para calcular el parámetro ideal del PID y a alcanzarlo
una estabilidad de temperatura. El regulador de temperatura tiene las funciones de la alarma de sobrecalentamiento
y protección termal de la fractura de los pares.
El horno tiene 2 zonas del control de la temperatura para controlar el acoplamiento entre
temperatura y los movimientos de motor. Cada zona se fija con una alarma de sobrecalentamiento.
El lazo de calefacción adopta el control del SCR y del disparador de la doble-dirección. Se regula el poder
de la manera de regla proporcional del tiempo.
El sistema de la impulsión del control es un grande-poder que acciona uno completo con un radiador y
un sistema de refrigeración por aire. Hay también un interruptor del aire. El lazo de calefacción se equipa del amperímetro,
voltímetro, indicador encendido-apagado del elemento de calefacción, poder-en la protección del dispositivo de seguridad, y seguro
conexión a tierra de medidas.
Control del movimiento: Los controles del sistema de control principalmente el movimiento del up-down de la puerta, puerta
compresión, y puerta en-hacia fuera el movimiento. También los movimientos se ligan necesariamente a
asegure la seguridad de la operación.
parámetros técnicos 3.Main
| No. |
Artículo |
Parámetros técnicos |
| 1 |
Poder clasificado |
210KW (1-100%) ajustable |
| 2 |
Fuente de alimentación |
380V, 3P, 50Hz |
| 3 |
Temperatura clasificada |
1200℃
(temperatura de trabajo: 1100℃)
|
| 4 |
Zona de control |
2 zonas |
| 5 |
Tamaño de trabajo eficaz |
2200×1800×1000m m (L×W×H) |
| 6 |
Conexión del elemento de calefacción |
Y |
| 7 |
Uniformidad de la temperatura |
≤±10℃ |
| 8 |
Exactitud de la medida de la temperatura |
±1℃ |
| 9 |
Consumo vacío de la potencia de horno |
el ≤18% |
| 10 |
Método del control de la temperatura |
SCR, regulador del PID; Regulador de temperatura de Shimaden con la alarma de sobrecalentamiento; |
| 11 |
subida de la temperatura superficial del horno |
<45℃ |
| 12 |
Elemento de calefacción |
0Cr27AL7Mo2 (tira) |
| 13 |
Placa frontal del carretón |
Cr25Ni20Si2, grueso de 30m m, acero a prueba de calor |
| 14 |
Método de cargamento |
Producto cargado en el carretón, y entonces movimientos del carretón en el horno |
| 15 |
Método de la abertura de la puerta del horno |
up-down eléctrico del alzamiento 1ton, sellado por el uno mismo-peso de la puerta del horno |
| 16 |
Método móvil del carretón |
Por el reductor de velocidad cycloidal del engranaje del perno 3KW |
| 17 |
Revestimiento de horno |
Fibra refractaria da alta temperatura |
| 18 |
Sello entre el cuerpo del horno y el carretón |
Algodón de la fibra y bloque de brick+fiber y sello especial-formados del doble del algodón de la fibra |
