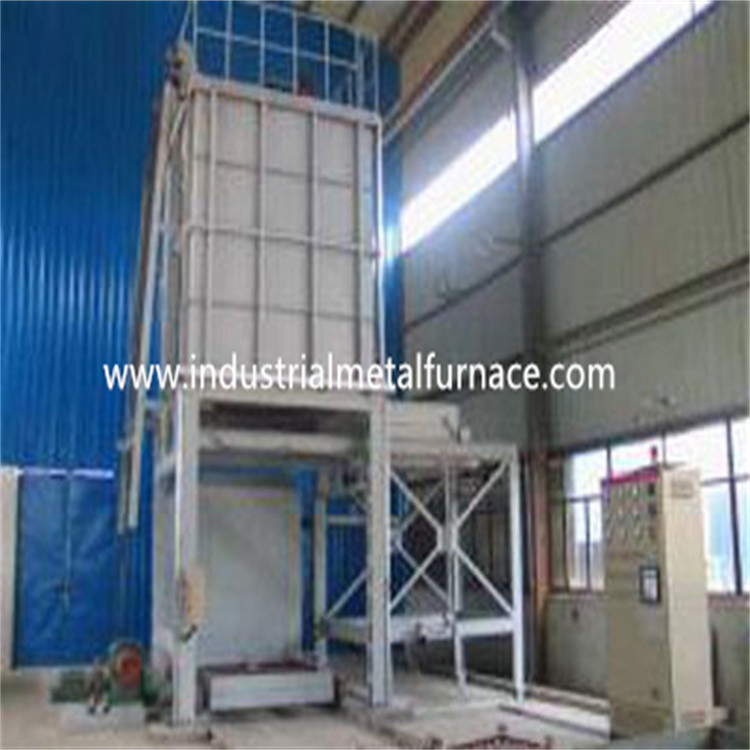

650 proceso de amortiguamiento rápido del tratamiento térmico del horno T6 de la aleación de aluminio del grado
visión 1.Overall
La aleación de aluminio que apaga el horno de resistencia del tratamiento térmico es un horno de resistencia periódico de la operación, que se utiliza principalmente para el tratamiento de la solución sólida tal como amortiguamiento y temple rápidos de los bastidores de la aleación de aluminio.
2.Advantages
Los objetos del horno adoptan la operación de la ejecución, con el buen estado termal del ciclo y la temperatura uniforme.
Después de que la realización de la etapa de la calefacción y de la tenencia, el objeto pueda bajar rápidamente del horno al medio de amortiguamiento en la piscina en el plazo de 12 segundos, y la calidad de amortiguamiento del tratamiento es alta.
El sistema del control de la temperatura adopta el tiristor del disparador del paso a cero del PID y precisión de Shangai Guolong la alta con el metro inteligente del control de la temperatura, el horno de amortiguamiento rápido del tratamiento térmico tiene buena estabilidad y alarma de sobrecalentamiento para asegurarse de que va la temperatura del objeto overhigh.
Cada pieza mecánica de la transmisión del horno de resistencia eléctrica adopta control y la operación que entrelazan.
parámetros técnicos 3.Main
(1) poder clasificado: 100kW ± el 10%
(2) voltaje clasificado: 380V, 3P, 50Hz
(3) temperatura clasificada: ℃ 650
(4) modo del control de la temperatura: Control del PID
(5) número de zonas de calefacción: 1 método de la conexión de la zona: Y;
(6) uniformidad de la temperatura del horno: ℃ del ≤± 5
(7) exactitud del control de la temperatura: ℃ del ± 2
(8) tamaño eficaz del espacio de trabajo: 1300×1300×1300m m
(9) amortiguamiento de tiempo de transferencia: ≤ 12s (puerta del horno abierta al agua del objeto)
(10) tiempo de calentamiento del horno vacío: ≤ 2H
(11) poder vacío de la pérdida del horno: ≤ 12KW
poder de la fan (de 12): 3kw
motor de elevación de la carga (de 13): motor de dos velocidades
(14) temperaturas de la pared externa del lado del horno: ℃ del ≤ 35
cesta (de 15): 1 sistema
introducción 4.Structure
La estructura eléctrica del horno del tratamiento térmico se compone del horno de la calefacción, del mecanismo de elevación, apagando el mecanismo, el sistema de control, el etc.
4,1 horno de calefacción
El marco de la cáscara del cuerpo del horno es soldado con autógena por el acero del perfil, y la pared interna es soldada con autógena por la placa de acero inoxidable a prueba de calor 1Cr18Ni9Ti. Al mismo tiempo, para evitar la deformación de la placa de acero inoxidable en el chamberr interno en la temperatura alta, la placa de acero inoxidable también tiene ranuras de expansión. La guarnición está de toda la estructura de la fibra, y una capa de placa de goma del amianto se ata a la superficie interna de la cáscara del horno, que desempeña el papel del aislamiento de calor y protege la superficie de la cáscara del horno contra la corrosión.
El elemento de calefacción para el horno de amortiguamiento rápido del tratamiento térmico se presiona en una tira con la aleación 0cr25a15, se envuelve en el tubo aislador de la porcelana y se fija en la cámara interna del cuerpo del horno a través del acero redondo inoxidable. Esta tira estructural de la resistencia se cuelga alrededor del horno, que es conducente a la disipación y a la circulación de calor. El elemento de calefacción adopta método de la Y-conexión. La carga superficial será controlada debajo de 1.6w/cm2 para prolongar la vida de servicio del equipo.
El dispositivo de la circulación del aire caliente se compone del dispositivo de la fan y de la placa de guía del aire. El dispositivo de la fan se pone en el top del cuerpo del horno, y la fan se hace del acero a prueba de calor 1Cr18Ni9Ti en las aspas del ventilador centrífugas. La placa de guía del aire se hace del acero a prueba de calor 1Cr18Ni9Ti, y se fija en la pared interna del horno a través de varias barras favorables. La tira de la resistencia se envuelve dentro, y el calor emitido por la tira de la resistencia se circula termalmente a través del sistema de la circulación del aire caliente para hacer la temperatura en el uniforme del horno. El dispositivo de la ventilación se hace según el volumen del horno del tratamiento térmico T6 y la circulación forzada del aire caliente para cumplir los requisitos de la temperatura uniforme del horno.
El bastidor base se utiliza para cargar piezas del horno y se suelda con autógena con acero de la sección.
La cáscara de la puerta del horno se suelda con autógena con acero, y la guarnición está de toda la estructura de la fibra.
El lacre entre la puerta del horno y el cuerpo del horno adopta el reductor del engranaje de gusano para trabajar, y se realiza el lacre automático de la inercia después de que exista.
El horno de resistencia eléctrica se equipa de una carretilla de carga.
mecanismo de elevación 4,2
El mecanismo de elevación se compone del torno, del bastidor cargado, de la cadena de elevación, de la rueda del balanceo, del etc.
El torno está instalado en un lado del bastidor base. Adopta un reductor de poca velocidad del ratio y se equipa de un dispositivo de autoretención, que puede asegurarse de que el marco de carga permanece en cualquier posición y decelera, para prevenir el impacto rápido del bastidor de carga en el tanque de amortiguamiento cuando cae.
El motor de elevación adopta el motor de dos velocidades, que es lento al levantar y rápido al descender.
El marco cargado se hace del acero de la sección o del acero redondo según las exigencias del consumidor, y se proporciona un sistema.
sistema de control 4,3
El sistema del control de la temperatura adopta el tiristor del disparador del paso a cero del PID y el metro inteligente de Shangai Guolong para controlar la temperatura. Tiene función de sobrecalentamiento de la alarma para asegurarse de que no va la temperatura del objeto overhigh.
Las piezas mecánicas de la transmisión del horno de la invitación de calor eléctrico adoptan control que entrelaza, es decir, después de la puerta del horno se abre levemente, la fuente de alimentación de las piezas del dispositivo y de la calefacción del ventilador será cortada automáticamente, y la fuente de alimentación del dispositivo de elevación será restaurada automáticamente. Después de que el marco de carga alcance la posición señalada del horno, la fuente de alimentación del dispositivo de elevación será cortada automáticamente cuando la puerta del horno es cerrada. Después de que la puerta del horno se cierre en el lugar, la fuente de alimentación del dispositivo de la fan y del elemento de calefacción se puede conectar para prevenir los accidentes debido al misoperation.
